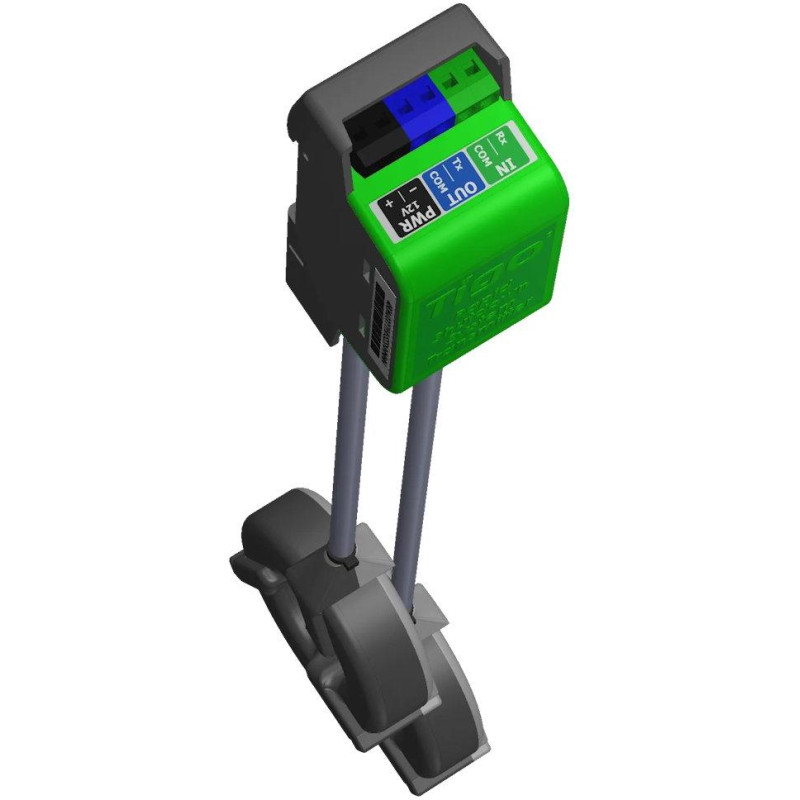

Tigo Energy RSS-Sender für Tigo TS4-AF oder TS4-A-2F

Version: 490-00000-52 (2 Adern, RSS-Sender, Hutschiene)

Der Tigo RSS-Sender (Rapid Shutdown System) ergänzt die kostengünstige Architektur des Schnellabschaltsystems in Verbindung mit den UL-gelisteten Brandschutzlösungen von Tigo – einschließlich TS4-AF (Add-on) und TS4-A-2F (Add-on für zwei Module) . Der RSS-Sender sendet ein Signal über PLC (Power Line Communication) an die TS4-F-Einheiten, um die Photovoltaikmodule auch bei eingeschaltetem Strom angeschlossen zu halten. Die TS4-F-Einheiten wechseln automatisch in den Schnellabschaltmodus, wenn der RSS-Sender ausgeschaltet wird, und nehmen die Stromerzeugung wieder auf, wenn der RSS-Sender wieder eingeschaltet wird. Der RSS-Sender mit Pure Signal-Technologie kann mehrere RSS-Sender miteinander verbinden und so ein koordiniertes Wartungssignal an das Kraftwerk senden, um die Signalintegrität selbst bei großen und komplexen Solaranlagen zu maximieren. Diese Lösung entspricht den Spezifikationen NEC 2014, 2017 und 2020 690.12 für Schnellabschaltung mittels Power Line Communication (PLC) . Erhältlich mit Pure Signal-Technologie für Mehrsendersysteme, als Bausatz, DIN-Schiene oder PCBA zur Integration in Wechselrichter.

Der Tigo RSS-Sender, erhältlich als Modul oder PCBA, ist
Teil einer Schnellabschaltlösung auf Modulebene in Verbindung
mit Tigo TS4-AF/2F MLPE. Der RSS-Sender verbindet sich mit mehreren
RSS-Sender und mildert Störungen mit der Pure Signal-Technologie
Tigo, der eine koordinierte
Keep-Alive-Signal für mehrere Systeme.

Jeder Sender verwendetKommunikation über das Stromnetz (SPS) zum Senden
Keep-Alive-Signal an das MLPE-Gerät über einen oder
zwei Adern. Jede Ader kann bis zu 10 Photovoltaik-Strangdrähte aufnehmen
(nur negativ oder positiv).

GRUNDLEGENDE SPEZIFIKATIONEN:

Sender
Sendereingangsspannung: 12 V DC ±2 %
Sendereingangsstrom: 1 A
Leistungsaufnahme (maximal/durchschnittlich): 5,5/0,85 W
Standby: 0,06 W (PCBA)
Maximale Anzahl von Threads pro Kern: 10
Maximale Kabellänge bis zum letzten
Sender in synchronisierter Serie: 30 m
Gewicht: 60 g

Kern
Drahtstärke: 18 AWG
Drahtlänge: 500 mm
Maximaler Strom pro Ader: 160 A
Maximale Spannung am String: 1500 V DC
Maximale Anzahl von Threads pro Kern: 10
Maximale Anzahl an PV-Modulen pro Strang: 30
Gewicht: 160 g (0,35 lb)

Umgebung
Betriebstemperaturbereich: -40 bis +85 °C
Abmessungen: 90,9 × 41,3 × 38 mm
