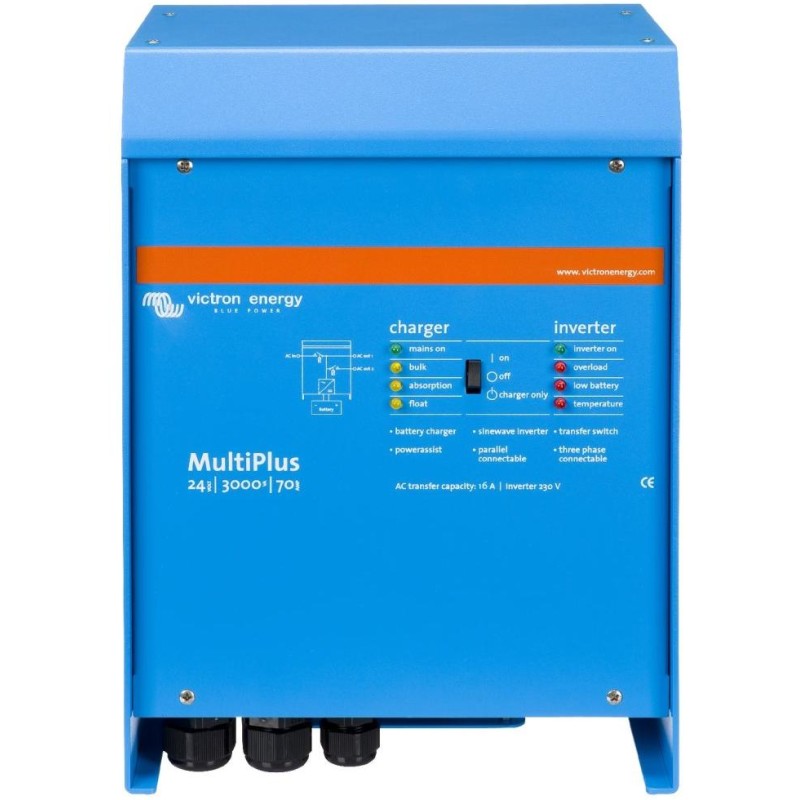

Victron MultiPlus 24V/3000VA/70A-16A
Victron MultiPlus to połączenie falownika i ładowarki w jednym eleganckim pakiecie. Zakres jego funkcji obejmuje falownik o czystej fali sinusoidalnej, adaptacyjne ładowanie, hybrydową technologię PowerAssist i inne funkcje do integracji z różnymi typami systemów.
Jedno wejście AC
MultiPlus jest wyposażony w jedno wejście AC do podłączenia do sieci dystrybucyjnej lub na przykład generatora. Jeśli wymagane są dwa wejścia AC, wybieramy jednostkę Quattro.
Dwa wyjścia AC
MultiPlus jest wyposażony w dwa wyjścia AC. Główne wyjście AC1 zapewnia nieprzerwane zasilanie. Na przykład w trybie UPS MultiPlus przejmie zasilanie podłączonych urządzeń (w czasie krótszym niż 20 milisekund) w przypadku zaniku zasilania lub awarii generatora.
Drugie wyjście działa tylko wtedy, gdy dostępne jest wejście AC (sieć/generator). Obciążenie, które szybko rozładowałoby akumulatory, takie jak podgrzewacz wody, może być podłączone do tego wyjścia i będzie zasilane tylko przez źródło AC (drugie wyjście dostępne w modelach o mocy 3 kVA i większej).
Czterostopniowe ładowanie z adaptacyjną ładowarką i dwoma wyjściami ładowania akumulatora
Główne wyjście zapewnia wydajne ładowanie akumulatora za pomocą systemu „ładowarki adaptacyjnej”. Oprogramowanie steruje trzyetapowym automatycznym procesem ładowania, aby dostosować go do stanu akumulatora i dodaje czwarty etap ładowania – ładowanie podtrzymujące. Ponadto MultiPlus może ładować drugi akumulator za pomocą niezależnego wyjścia ładowania, np. w przypadku akumulatorów rozruchowych generatora. Multiplus jest przeznaczony do ładowania wszystkich typów akumulatorów ołowiowych, alkalicznych i litowych.
Praktycznie nieograniczona wydajność dzięki pracy równoległej
W celu uzyskania większej mocy możliwe jest równoległe podłączenie maksymalnie 6 jednostek MultiPlus. Przykładowo, falowniki 6×24/5000/120 zapewniają moc 25 kW / 30 kVA i możliwość ładowania 720 A.
Praca trójfazowa
Trzy jednostki tego samego typu można skonfigurować do pracy trójfazowej. Ale to nie wszystko: można połączyć równolegle do sześciu zestawów po trzy jednostki.
Unikalne funkcje PowerAssist
MultiPlus zapobiega przeciążeniu źródła prądu przemiennego o ograniczonej mocy, takiego jak gniazdko elektryczne o ograniczonym natężeniu prądu. Jeśli źródło prądu przemiennego wejściowego jest narażone na przeciążenie, najpierw automatycznie zmniejszy prąd ładowania akumulatora. Jeśli nadal jest to konieczne, w drugim kroku prąd wyjściowy prądu przemiennego zostanie wzmocniony przy użyciu prądu dostarczanego przez akumulator.
Energia słoneczna
MultiPlus może być używany zarówno w systemach off-grid (wyspowych), jak i w systemach fotowoltaicznych podłączonych do sieci. Chociaż MultiPlus nie ma wejścia PV, jest zaprojektowany do pracy z kontrolerami MPPT (dla systemów sprzężonych prądem stałym) lub falownikami podłączonymi do sieci (dla systemów sprzężonych prądem przemiennym).
Konfiguracja systemu
- W przypadku instalacji autonomicznej, np. UPS, ustawienia można łatwo wprowadzić w ciągu kilku minut za pomocą przełączników DIP.
- Aplikacje równoległe i trójfazowe można konfigurować za pomocą oprogramowania VE.Bus Quick Configure i VE.Bus System Configurator.
- Instalacje fotowoltaiczne hybrydowe i niezależne od sieci na potrzeby własnego zużycia, w tym falowniki podłączone do sieci lub ładowarki solarne MPPT, można skonfigurować za pomocą Asystenta (specjalistyczne oprogramowanie do określonych zastosowań).
- Oprogramowanie konfiguracyjne możesz pobrać bezpłatnie TUTAJ (VE.Configure 3): Do powyższego oprogramowania potrzebny będzie interfejs komunikacyjny PC MK3-USB
Zdalne monitorowanie i konfiguracja systemu
Monitoruj i kontroluj swój system lokalnie (LAN) lub zdalnie przez Internet z dowolnego miejsca na świecie, korzystając z bezpłatnej aplikacji VRM i bezpłatnego portalu VRM.
Dostęp może być z telefonu, tabletu, laptopa lub komputera dla różnych systemów operacyjnych. Poziom kontroli nie ma końca, używając jednego z następujących paneli sterowania masz dostęp do monitorowania i konfigurowania systemu z dowolnego miejsca na świecie.
Tryb hybrydowy ESS – System magazynowania energii
Tryb ten przeznaczony jest wyłącznie dla instalacji fotowoltaicznych z dostępną siecią dystrybucyjną (SD), wymogiem maksymalnego wykorzystania wytworzonej energii słonecznej w połączeniu ze zwykłą siecią dystrybucyjną i możliwością magazynowania nadwyżek energii w akumulatorach.
Szczegółową instrukcję systemu ESS można znaleźć TUTAJ.
PODSTAWOWE DANE TECHNICZNE
Falownik
Napięcie wejściowe: DC 19-33V
Moc (przy 25 °C): 3000 VA / 2400 W
Napięcie wyjściowe: AC 230V (50Hz)
Przepustowość: 16 A
Waga: 18 kg
Wymiary: 362 × 258 × 218 mm
Rumak
Napięcie wejściowe prądu przemiennego: AC 187-265 V
Napięcie wyjściowe (absorpcja/podtrzymanie/magazynowanie): DC 28,8 / 27,6 / 26,4 V
Prąd ładowania akumulatora (maks.): 70 A
1. Klasyczna elektrownia podłączona do sieci z magazynowaniem energii
Gdy licznik zarejestruje dostawę do sieci dystrybucyjnej (zwanej dalej DS), system ESS zaczyna magazynować nadmiar energii w akumulatorze. Gdy licznik sieciowy zarejestruje zakup energii z sieci dystrybucyjnej, system ESS dostarcza energię z akumulatora do obciążenia. W przypadku awarii DS, fotowoltaika nie działa, a krytyczne urządzenia (w schemacie „Critical Loads”) są zasilane z wyjścia AC jednostki MultiPlus/Quattro – zapewnia to, że tylko priorytetowe urządzenia rozładowują nasz akumulator, a niepriorytetowe są odłączane.
2. Energia z paneli fotowoltaicznych przetwarzana jest przez regulator solarny MPPT
To rozwiązanie jest bardziej odpowiednie zwłaszcza dla mniejszych instalacji i ma zaletę wyższej wydajności – energia DC z PV jest magazynowana bezpośrednio w akumulatorze DC. W porównaniu z poprzednim przykładem osiąga wyższą wydajność, ponieważ nie ma potrzeby przetwarzania prądu DC na AC za pomocą falownika sieciowego, a następnie ponownego przekształcania go z AC na DC w celu magazynowania w akumulatorze – powoduje to straty rzędu 20–30%. W przypadku awarii DS (przerwy w dostawie prądu) zasilane są ponownie tylko krytyczne urządzenia, ale system PV pozostaje w pełni funkcjonalny i działa w trybie całkowicie wyspowym/autonomicznym.
3. Wariant bez licznika sieciowego. Ponownie możliwy w połączeniu z inwerterem sieciowym i regulatorem solarnym MPPT.
87.png" szerokość="600" alt="0187.png" />
4. System ESS może również działać w ten sposób i umożliwia kombinację wszystkich trzech źródeł fotowoltaicznych jednocześnie.
Wyspa – tryb OFF-GRID dla lokalizacji niepodłączonych do sieci dystrybucyjnej:
MultiPlus/Quattro jest podłączony do akumulatora i dostarcza energię do urządzeń za pośrednictwem wyjścia AC1. Generator można podłączyć do wejścia AC, które może zostać uruchomione automatycznie na żądanie falownika lub ręcznie. Po uruchomieniu generatora jednostka dostarcza energię do wyjść AC 1 i 2 i jednocześnie ładuje akumulatory wraz z panelami słonecznymi. Po wyłączeniu generatora energia jest ponownie dostarczana z akumulatora/paneli słonecznych. Jednostka ma dwa wyjścia do obciążenia – pierwsze wyjście jest zawsze funkcjonalne, drugie wyjście tylko wtedy, gdy generator pracuje.
Tryb aplikacji mobilnej – pojazdy kempingowe, pojazdy wojskowe, karetki pogotowia
Tryb UPS
Bardzo popularny podstawowy tryb UPS. Gdy nastąpi awaria zasilania sieciowego, MultiPlus natychmiast zaczyna dostarczać zasilanie do obciążeń zapasowych z akumulatora. Gdy zasilanie sieciowe zostanie przywrócone, przełącza się z powrotem na zasilanie sieciowe i automatycznie w pełni ładuje akumulator, aby przygotować system na następną możliwą awarię. Wszystko to dzieje się szybko, bez przerywania zasilania obciążeń.
