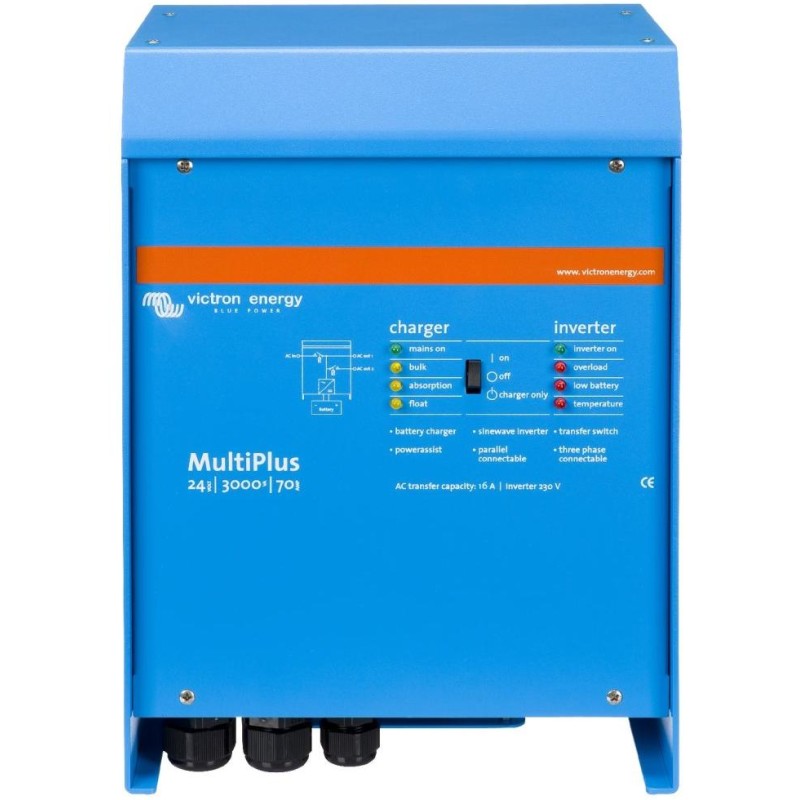

Victron Multiplus hybridný menič 24V/3000VA/70A-16A

Victron MultiPlus 24V/3000VA/70A-16A

Victron MultiPlus je kombináciou striedača a nabíjačky v jednom elegantnom balení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup

MultiPlus je vybavený jedným AC vstupom na pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy

MultiPlus je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia. Napr. v režime UPS MultiPlus prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.

Druhý výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a bude napájaná iba z AC zdroja (druhý výstup k dispozícii pri modeloch s výkonom 3kVA a vyššou).

Štyri fázy nabíjania adaptívnou nabíjačkou a dvoma výstupmi pre nabíjanie batérie

Hlavný výstup poskytuje výkonné nabíjanie akumulátorov prostredníctvom systému „adaptívneho nabíjania“. Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus môže nabíjať druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora. Multiplus je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 6 jednotiek MultiPlus môže pracovať paralelne na dosiahnutie vyššieho výkonu. 6× 24/5000/120 meničov, napríklad poskytuje 25 kW / 30 kVA výkon a 720 A nabíjaciu kapacitu.

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku. To však nie je všetko: až šesť sád troch jednotiek je možné prepojiť paralelne.

Unikátne vlastnosti funkcie PowerAssist

MultiPlus zabráni preťaženiu výkonovo obmedzeného AC zdroja, ako je napríklad prúdovo obmedzená elektrická prípojka. Pokiaľ hrozí preťaženie vstupného AC zdroja, najskôr automaticky zníži nabíjací prúd do batérie. Pokiaľ je to stále nevyhnutné, potom sa v druhom kroku posilní výstupný AC prúd pomocou prúdu dodávaného z batérie.

Solárna energia

MultiPlus je možné použiť ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch pripojených k distribučnej sieti. MultiPlus síce nie je vybavený vstupom pre FV pole, ale je navrhnutý tak, aby spolupracoval s MPPT regulátormi (pre systémy s DC coupling) alebo sieťovými meničmi (pre systémy s AC coupling).

Konfigurácia systému

•

• V prípade samostatnej, napr. UPS inštalácia, je možné jednoducho nastavenie vykonať v priebehu niekoľkých minút pomocou prepínačov DIP.

• Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure a softvéru VE.Bus System Configurator.

• Off-grid a hybridné FV inštalácie pre vlastnú spotrebu, ktoré zahŕňajú sieťové striedače alebo solárne nabíjače MPPT, je možné konfigurovať pomocou Asistenta (špecializovaný softvér pre konkrétne aplikácie).

• Softvare pre konfiguráciu si môžete zadarmo stiahnuť TU (VE.Configure 3): Pre uvedený SW budete potrebovať PC komunikačné rozhranie MK3-USB


Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne (LAN) alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM.

Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Neexistuje žiadny koniec úrovne ovládania, pomocou jedného z nasledujúcich ovládacích panelov máte k dispozícii monitoring a konfiguráciu systému odkiaľkoľvek na svete.

Hybridný režim ESS – Energy Storage System

Tento režim je iba pre fotovoltaické inštalácie s dostupnou distribučnou sieťou (DS), požiadavkou na maximálne využitie vyrobenej solárnej energie v kombinácii s bežnou DS as možnosťou ukladania prebytočnej energie do batérií.

Podrobný manuál k ESS systému nájdete TU.

ZÁKLADNÁ ŠPECIFIKÁCIA

Menič

Vstupné napätie: DC 19–33 V

Výkon (pri 25 °C): 3000 VA / 2400 W

Výstupné napätie: AC 230 V (50 Hz)

Prenosová kapacita: 16 A

Hmotnosť: 18 kg

Rozmery: 362 × 258 × 218 mm

Nabíjačka

Vstup striedavého napätia: AC 187–265 V

Výstupné napätie (absorpčné/udržovacie/skladovacie): DC 28,8 / 27,6 / 26,4 V

Nabíjací prúd batérie (max.): 70 A

1. Klasická sieťová elektráreň doplnená o ukladanie energie

Akonáhle merač zaznamená dodávku do distribučnej siete (ďalej len DS), ESS systém začne ukladať prebytočnú energiu do batérie. Akonáhle merač siete zaznamená nákup energie z distribučnej siete, systém ESS dodáva energiu z batérie do záťaže. MultiPlus/Quattro – to zaistí, že nám batériu vybíjajú len prioritné spotrebiče a neprioritné sú odpojené.

2. Energiu z FV panelov spracováva MPPT solárny regulátor

Toto riešenie je vhodnejšie najmä pre menšie inštalácie a výhodou je vyššia účinnosť - DC energia z FV je ukladaná priamo do DC batérie. napájané iba kritické spotrebiče, ale FV systém zostáva plne funkčný a pracuje v úplne ostrovnom/autonómnom režime.

3. Variant bez merača siete. Opäť možno v kombinácii ako so sieťovým meničom, tak MPPT solárnym regulátorom.

4. Aj takto môže ESS systém fungovať a umožňuje kombináciu všetkých troch zdrojov FV súčasne.

Ostrovný – OFF-GRID režim pre miesta bez pripojenia k distribučnej sieti:

MultiPlus/Quattro je pripojený k batérii a cez AC1 výstup dodáva energiu spotrebičom. Na AC vstup môžeme napojiť generátor, ktorý môže byť štartovaný aj automaticky na základe požiadavky z meniča alebo ručne. Akonáhle sa naštartuje generátor, jednotka dodáva energiu do AC výstupu 1 a 2 a súčasne nabíja batérie spolu so solárnymi panelmi. Akonáhle sa generátor vypne, potom je energia opäť dodávaná z batérie/solárnych panelov. Jednotka má dva výstupy pre záťaž – prvý výstup je funkčný stále, druhý výstup iba keď beží generátor.

Režim pre mobilné aplikácie - obytné autá, vojenské vozidlá, sanitky

UPS režim

Veľmi obľúbený základný režim UPS. Akonáhle dôjde k výpadku distribučnej siete, MultiPlus okamžite začne napájať zálohované spotrebiče z batérie. Akonáhle je dodávka z distribučnej siete obnovená, prepne sa opäť na prúd z DS a automaticky vykoná plné nabitie batérie, aby bol systém pripravený na ďalší prípadný výpadok. Všetko sa deje rýchlo bez prerušenia napájania spotrebičov.
