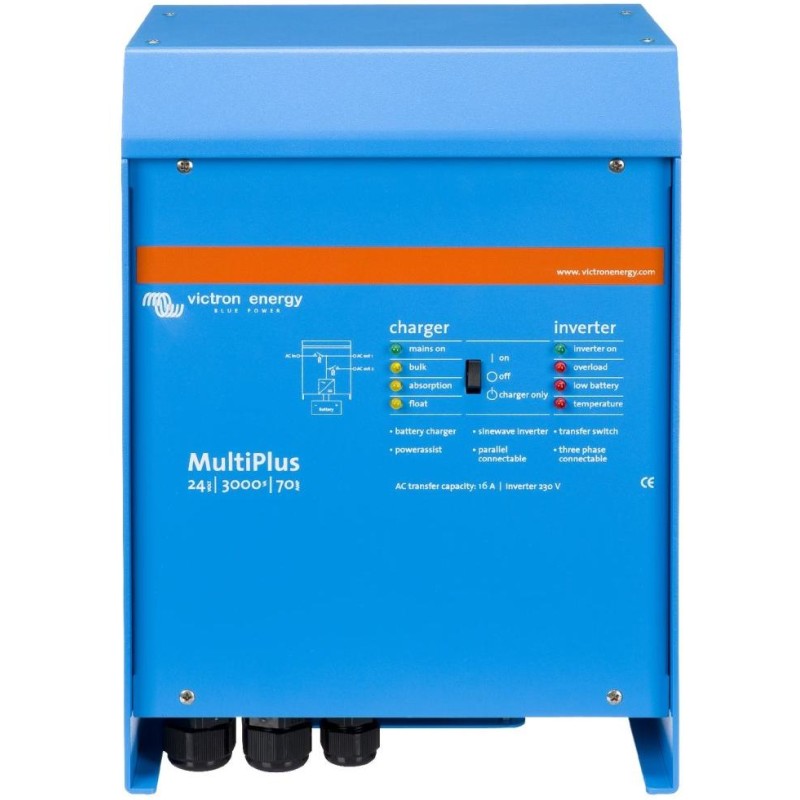

Victron MultiPlus 24V/3000VA/70A-16A
Der Victron MultiPlus vereint Wechselrichter und Ladegerät in einem eleganten Paket. Zu seinen Funktionen gehören ein reiner Sinus-Wechselrichter, adaptives Laden, die PowerAssist- Hybridtechnologie und weitere Funktionen zur Integration in verschiedene Systeme.
Ein AC-Eingang
Der MultiPlus verfügt über einen AC-Eingang zum Anschluss an das Verteilnetz oder beispielsweise einen Generator. Werden zwei AC-Eingänge benötigt, wählen wir die Quattro-Einheit.
Zwei AC-Ausgänge
Der MultiPlus verfügt über zwei AC-Ausgänge. Der Hauptausgang AC1 sorgt für eine unterbrechungsfreie Stromversorgung. Im USV-Betrieb übernimmt der MultiPlus beispielsweise bei einem Stromausfall oder Generatorausfall die Stromversorgung angeschlossener Geräte (in weniger als 20 Millisekunden).
Der zweite Ausgang ist nur funktionsfähig, wenn ein Wechselstromeingang (Netz/Generator) verfügbar ist. Eine Last, die die Batterien schnell entladen würde, wie z. B. ein Warmwasserbereiter, kann daher an diesen Ausgang angeschlossen werden und wird nur von der Wechselstromquelle versorgt (zweiter Ausgang verfügbar bei Modellen mit einer Leistung von 3 kVA und mehr).
Vierstufiges Laden mit adaptivem Ladegerät und zwei Batterieladeausgängen
Der Hauptausgang ermöglicht leistungsstarkes Batterieladen über ein adaptives Ladesystem. Die Software steuert den dreistufigen automatischen Ladevorgang je nach Batteriezustand und ergänzt ihn um eine vierte Ladestufe – die Erhaltungsladung. Zusätzlich kann der MultiPlus über einen unabhängigen Ladeausgang eine zweite Batterie laden, z. B. Starterbatterien für Generatoren. Der Multiplus ist für das Laden aller Arten von Blei-, Alkali- und Lithiumbatterien ausgelegt.
Nahezu unbegrenzte Leistung durch Parallelbetrieb
Bis zu 6 MultiPlus-Geräte können parallel betrieben werden, um eine höhere Leistung zu erreichen. 6× 24/5000/120 Wechselrichter liefern beispielsweise 25 kW / 30 kVA Leistung und 720 A Ladekapazität.
Dreiphasenbetrieb
Drei Geräte des gleichen Typs können für den Dreiphasenbetrieb konfiguriert werden. Doch damit nicht genug: Bis zu sechs Sets mit je drei Geräten lassen sich parallel schalten.
Einzigartige PowerAssist-Funktionen
MultiPlus verhindert die Überlastung einer leistungsbegrenzten Wechselstromquelle, beispielsweise einer strombegrenzten Steckdose. Bei drohender Überlastung der Eingangsquelle wird zunächst automatisch der Ladestrom zur Batterie reduziert. Ist dies dennoch erforderlich, wird in einem zweiten Schritt der Ausgangsstrom mit dem von der Batterie gelieferten Strom erhöht.
Sonnenenergie
MultiPlus kann sowohl in Inselsystemen als auch in netzgekoppelten Photovoltaikanlagen eingesetzt werden. Obwohl MultiPlus keinen PV-Eingang besitzt, ist es für den Betrieb mit MPPT-Reglern (für DC-gekoppelte Systeme) oder netzgekoppelten Wechselrichtern (für AC-gekoppelte Systeme) ausgelegt.
Systemkonfiguration
- Bei einer Standalone-Installation, z.B. einer USV, können die Einstellungen einfach und in wenigen Minuten über DIP-Schalter vorgenommen werden.
- Parallele und dreiphasige Anwendungen können mit der VE.Bus Quick Configure-Software und der VE.Bus System Configurator-Software konfiguriert werden.
- Inselnetz- und Hybrid-PV-Anlagen für den Eigenverbrauch, die netzgekoppelte Wechselrichter oder MPPT-Solarladegeräte umfassen, können mit dem Assistenten (spezialisierte Software für bestimmte Anwendungen) konfiguriert werden.
- Die Konfigurationssoftware können Sie HIER kostenlos herunterladen (VE.Config3): Für die oben genannte Software benötigen Sie eine PC-Kommunikationsschnittstelle MK3-USB
Fernüberwachung und Systemkonfiguration
Überwachen und steuern Sie Ihr System lokal (LAN) oder per Fernzugriff über das Internet von überall auf der Welt mit der kostenlosen VRM-App und dem kostenlosen VRM-Portal.
Der Zugriff ist über Smartphone, Tablet, Laptop oder Computer mit verschiedenen Betriebssystemen möglich. Die Steuerungsmöglichkeiten sind unbegrenzt. Mit einem der folgenden Bedienfelder können Sie das System von überall auf der Welt überwachen und konfigurieren.
Hybridmodus ESS – Energiespeichersystem
Dieser Modus ist nur für Photovoltaikanlagen mit einem verfügbaren Verteilungsnetz (DS) vorgesehen, eine Voraussetzung für die maximale Nutzung der erzeugten Solarenergie in Kombination mit einem regulären DS und mit der Möglichkeit, überschüssige Energie in Batterien zu speichern.
Eine ausführliche Anleitung zum ESS-System finden Sie HIER.
GRUNDLEGENDE SPEZIFIKATIONEN
Wechselrichter
Eingangsspannung: DC 19-33V
Leistung (bei 25 °C): 3000 VA / 2400 W
Ausgangsspannung: AC 230 V (50 Hz)
Übertragungskapazität: 16 A
Gewicht: 18 kg
Abmessungen: 362 × 258 × 218 mm
Ladegerät
Wechselspannungseingang: AC 187-265 V
Ausgangsspannung (Kondensation/Erhaltung/Speicherung): DC 28,8 / 27,6 / 26,4 V
Batterieladestrom (max.): 70 A
1. Klassisches netzgekoppeltes Kraftwerk mit Energiespeicher
Sobald der Zähler eine Einspeisung in das Verteilnetz (im Folgenden DS genannt) registriert, beginnt das ESS-System, überschüssige Energie in der Batterie zu speichern. Sobald der Netzzähler einen Energiebezug aus dem Verteilnetz registriert, speist das ESS-System Energie aus der Batterie in die Verbraucher ein. Bei einem DS-Ausfall funktioniert die Photovoltaik nicht, und kritische Verbraucher (im Schema „Kritische Verbraucher“) werden über den AC-Ausgang des MultiPlus/Quattro-Geräts versorgt. Dadurch wird sichergestellt, dass nur vorrangige Verbraucher unsere Batterie entladen und nicht vorrangige Verbraucher abgeschaltet werden.
2. Die Energie der PV-Module wird vom MPPT-Solarregler verarbeitet
Diese Lösung eignet sich insbesondere für kleinere Anlagen und bietet den Vorteil eines höheren Wirkungsgrads – die Gleichstromenergie aus der Photovoltaik wird direkt in einer Gleichstrombatterie gespeichert. Im Vergleich zum vorherigen Beispiel wird ein höherer Wirkungsgrad erreicht, da der Gleichstrom nicht mit einem Netzwechselrichter in Wechselstrom umgewandelt und anschließend zur Speicherung in der Batterie wieder von Wechselstrom in Gleichstrom umgewandelt werden muss – dies führt zu Verlusten von 20–30 %. Bei einem Netzausfall (Blackout) werden nur kritische Geräte wieder mit Strom versorgt, die Photovoltaikanlage bleibt jedoch voll funktionsfähig und arbeitet im Insel-/Autonomiebetrieb.
3. Variante ohne Netzzähler. Auch hier ist die Kombination mit Netzwechselrichter und MPPT-Solarregler möglich.
87.png" width="600" alt="0187.png" />
4. Das ESS-System kann auch auf diese Weise funktionieren und ermöglicht die Kombination aller drei PV-Quellen gleichzeitig.
Insel – OFF-GRID-Modus für Standorte ohne Anschluss an das Verteilnetz:
Der MultiPlus/Quattro wird an die Batterie angeschlossen und versorgt die Verbraucher über den AC1-Ausgang mit Strom. An den AC-Eingang kann ein Generator angeschlossen werden, der automatisch auf Anforderung des Wechselrichters oder manuell gestartet werden kann. Sobald der Generator gestartet ist, versorgt das Gerät die AC-Ausgänge 1 und 2 mit Strom und lädt gleichzeitig die Batterien und die Solarmodule. Nach dem Abschalten des Generators erfolgt die Stromversorgung wieder über die Batterie/Solarmodule. Das Gerät verfügt über zwei Ausgänge für die Verbraucher – der erste Ausgang ist immer aktiv, der zweite nur bei laufendem Generator.
Mobiler Anwendungsmodus – Wohnmobile, Militärfahrzeuge, Krankenwagen
USV-Modus
Ein sehr beliebter Basis-USV-Modus. Bei einem Netzausfall versorgt der MultiPlus die Backup-Verbraucher sofort mit Strom aus der Batterie. Bei Wiederherstellung der Netzspannung schaltet er wieder auf Netzstrom um und lädt die Batterie automatisch vollständig auf, um das System auf den nächsten möglichen Ausfall vorzubereiten. Dies geschieht schnell, ohne die Stromversorgung der Verbraucher zu unterbrechen.
