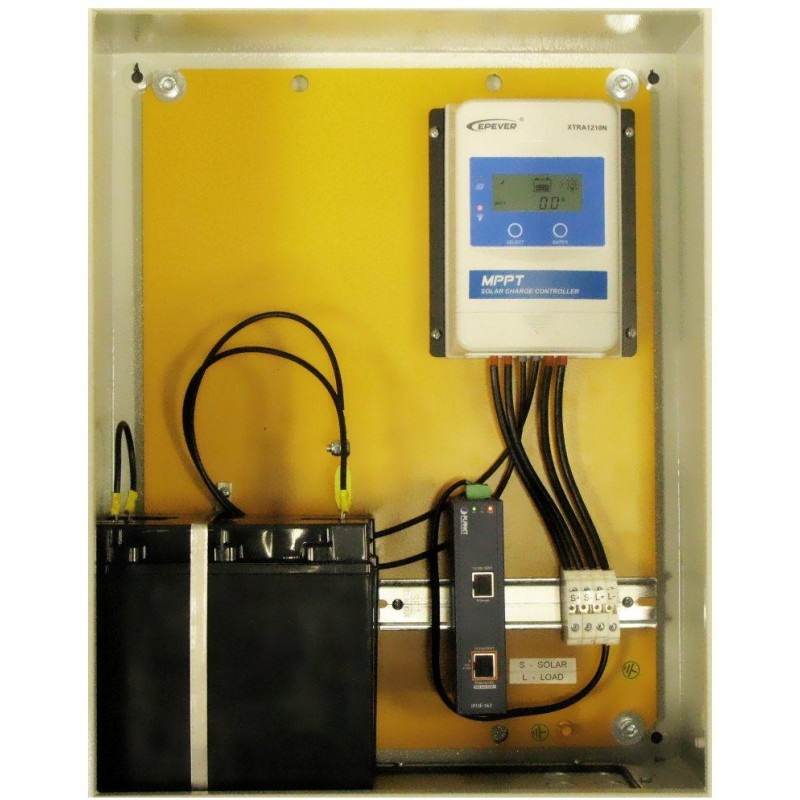

XtendLan Offgrid 24/48AT20AGM (wyposażona skrzynka)
Wodoodporna skrzynka zewnętrzna z mocowaniem na słupie . Skrzynka jest wyposażona we wszystko, co potrzebne do zasilania urządzenia w miejscach bez połączenia elektrycznego .
Ten zasilacz wyspowy jest przeznaczony do systemów PoE 24 V lub 802.3af/at 48 V , takich jak zasilanie urządzeń zewnętrznych, np. kamer IP, połączeń LTE/Wi-Fi itp. Obudowa jest wyposażona w dławiki PG11.
Skrzynkę można uzupełnić o panele słoneczne lub źródło zasilane przez lampę uliczną. Skonsultuj się z nami w celu dobrania odpowiedniego źródła i paneli słonecznych.
Główną zaletą tej dopasowanej obudowy jest zastosowanie akumulatorów żelowych trakcyjnych serii OTL oraz przemysłowego wtryskiwacza do zasilania za pomocą kabla Ethernet . Jest to szczelny akumulator kwasowo-ołowiowy w konstrukcji VRLA. Jest to konstrukcja, w której ciśnienie wewnętrzne jest regulowane za pomocą zaworów (VRLA - valve adjustable lead acid = valve-controlled lead-acid batteries). Technologia GEL oznacza, że akumulator nie zawiera elektrolitu w stanie ciekłym . Elektrolit jest zestalony w żelu hybrydowym (połączenie z AGM) i w ten sposób jest mocno związany w środku ogniw akumulatora, co eliminuje jego wycieki . Bardzo mocna siatka ogniw zapewnia wysoką odporność cykliczną akumulatora.
Zastosowany regulator słoneczny EPsolar gwarantuje również długą żywotność w różnych warunkach pogodowych.
Całkowita pojemność baterii wynosi 480 Wh, co wystarcza do zasilania urządzenia o poborze mocy 20 W przez 20 godzin.
PODSTAWOWE DANE TECHNICZNE
Centrala (WE-402150)
Stopień ochrony: IP66
Wymiary: 500 × 400 × 210 mm
Uszczelka drzwi: pianka poliuretanowa
Kolor: szary, RAL7032
Akumulator (GOOWEI ENERGY OTL20-12) (2×)
Technologia: VRLA GEL (akumulator kwasowo-ołowiowy)
Napięcie: 12V
Pojemność: 20Ah
Zakres temperatury pracy: -15 do +40 °C
Liczba cykli roboczych: około 800 cykli
Wymiary: 181 × 167 × 77 mm
Kontroler (EPsolar XTRA1210-XDS1)
Napięcie znamionowe układu: 12/24 V DC lub auto
Zakres napięcia wejściowego akumulatora: 8-32 V
Prąd znamionowy ładowania/rozładowania: 10/10 A
Maksymalne napięcie obwodu otwartego PV: 100 V (92 V przy ok. 25 °C)
Sprawność MPPT: ≥ 99,5%
Wymiary: 175 × 143 × 48 mm
Waga: 0,57 kg
Injektor PoE Planet IPOE-162
Interfejs: 2x RJ-45 10/100/1000 Mb/s: 1x wejście danych, 1x wyjście PoE (dane + zasilanie)
Całkowita moc wyjściowa: do 30 W, IEEE 802.3at
Obciążalność portu: do 30 W
Zasilanie: 24–48 V DC/24 V AC (zasilacz nie jest dołączony)
Temperatura pracy: -40 do +75 °C
Wymiary: 135 × 87,8 × 32 mm
Waga: 473g
Niewyposażona tablica rozdzielcza:
Zestaw składa się z produktów o następujących kodach:
SOPGWL0017 - Kabel solarny 1500V/25A, 1m (przekrój 2x 4mm)
ELEGWL0018 - Listwa zaciskowa RSA przeznaczona jest do łączenia małych i niskonapięciowych obwodów elektrycznych
ELEGWL0019 - Zaślepka końcowaBlok zaciskowy typu RSA
ELEGWL0022 - Tuleja zaciskowa DI 6-12 z izolacją
NETXTE7150 - Zestaw do montażu na słupie dla rozdzielnicy
ELEGWL0005 - Bezpiecznik MEGA, 100A, M8
ELEGWL0016 - Szyna DIN do montażu urządzeń modułowych
NETPLA1705 - Planet IPOE-162 Injector PoE IEEE802.3at, 30 W, IP30, 12-48 V DC
NETXTE3483 - Rozdzielnica ścienna, 400x210x500, IP66, płyta montażowa, szara
NPCGWL0003 - Kabel DC do podłączenia akumulatora, 15 cm, 2x oczka M6
NPCGWL0006 - Kabel przyłączeniowy DC, 60 cm, oczko M6 - złącze żeńskie
NPOWAC0004 - Dławik kablowy Pg11
SOPGWL0064 - Kontroler MPPT Solar 12/24 V
UPSGOE0007 - Akumulator kwasowo-ołowiowy 12 V, 20 Ah w konstrukcji VRLA GEL przeznaczony do głębokiego rozładowania i obciążeń cyklicznych
