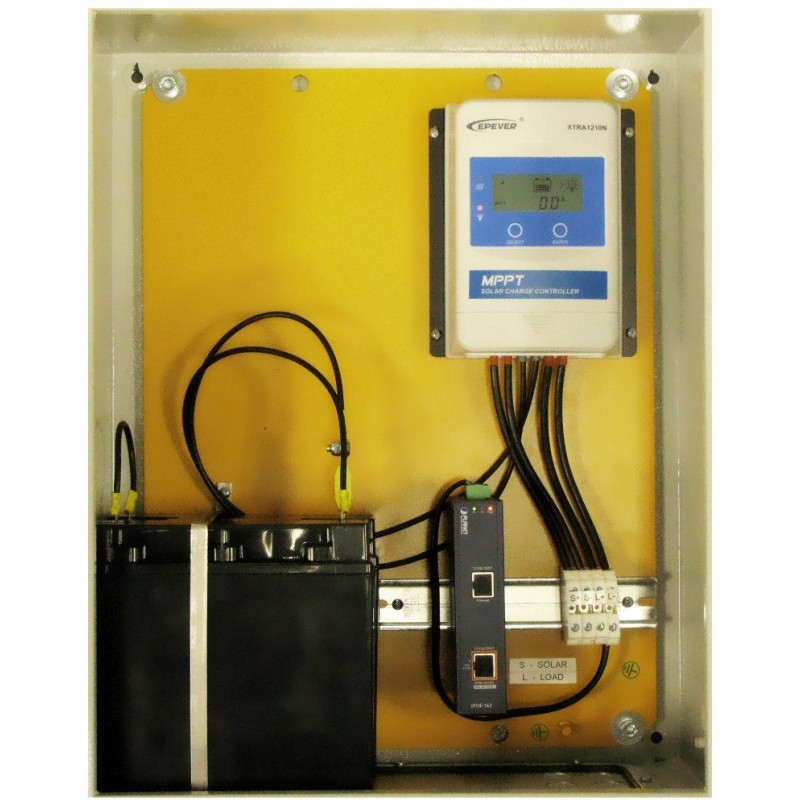

XtendLan Offgrid 24/48AT20AGM (osadený box)
Vonkajší vodeodolný box vrátane držiaka na stĺp . Box je vybavený všetkým potrebným pre napájanie zariadenia v miestach bez prípojky el. energie.
Toto ostrovné napájanie je určené pre 24 V alebo 802.3af/at 48 V PoE systémy , ako napr. napájanie vonkajších prvkov, ako sú IP kamery, LTE/Wi-Fi spoje atď. Box je vybavený priechodkami PG11.
Box je možné doplniť o solárne panely alebo zdroj, ktorý je napájaný z lampy pouličného osvetlenia. Vhodný zdroj a solárne panely s nami konzultujte.
Hlavnou prednosťou toho osadeného boxu je použitie trakčného gélového akumulátora radu OTL a priemyselný injektor pre napájanie po Ethernetovom kábli . Ide o uzavretý olovený akumulátor v prevedení VRLA. Ide o konštrukciu, pri ktorej dochádza k regulácii vnútorného tlaku pomocou ventilov (VRLA – valve regulated lead acid = ventilom riadené olovené-kyselinové akumulátory). Technológia GEL znamená, že batéria neobsahuje elektrolyt v kvapalnom skupenstve . Elektrolyt je stužený v hybridnom géle (kombinácia s AGM), a tým je pevne viazaný v útrobách článkov batérie, čím je vylúčený jeho únik . Extra silná mriežka článkov zaisťuje vysokú cyklickú odolnosť batérie.
Použitý solárny regulátor EPsolar je tiež zárukou dlhej životnosti v rôznych poveternostných podmienkach.
Použitá kapacita batérií je celkovo 480 Wh, čo je dostačujúce pre napájanie zariadenia s príkonom 20 W počas 20 h.
ZÁKLADNÁ ŠPECIFIKÁCIA
Rozvádzač (WE-402150)
Stupeň krytia: IP66
Rozmery: 500 × 400 × 210 mm
Tesnenie dverí: penový polyuretán
Farba: šedá, RAL7032
Batéria (GOOWEI ENERGY OTL20-12) (2×)
Technológia: VRLA GEL (olovený akumulátor)
Napätie: 12 V
Kapacita: 20 Ah
Rozsah pracovných teplôt: -15 až +40 °C
Počet prevádzkových cyklov: zhruba 800 cyklov
Rozmery: 181 × 167 × 77 mm
Regulátor (EPsolar XTRA1210-XDS1)
Menovité systémové napätie: 12/24 V DC alebo auto
Rozsah vstupného napätia batérie: 8–32 V
Menovitý nabíjací/vybíjací prúd: 10/10 A
Max. napätie FV otvoreného obvodu: 100 V (92 V pri teplote cca 25 °C)
Účinnosť MPPT: ≥ 99,5 %
Rozmery: 175 × 143 × 48 mm
Hmotnosť: 0,57 kg
PoE injektor Planet IPOE-162
Rozhranie: 2× RJ-45 10/100/1000 Mbps: 1× Data input, 1× PoE (Data + Power) output
Celkový napájací výkon: do 30 W, IEEE 802.3at
Zaťažiteľnosť portu: až 30 W
Napájanie: 24–48 V DC/24 V AC (zdroj nie je súčasťou balenia)
Prevádzková teplota: -40 až +75 °C
Rozmery: 135 × 87,8 × 32 mm
Hmotnosť: 473 g
Neosadený rozvádzač:
Táto zostava sa skladá z produktov pod týmito kódmi:
SOPGWL0017 - Solárny kábel 1500V/25A, 1m (prierez 2x 4mm)
ELEGWL0018 - Radová svorkovnica RSA je určená na spájanie elektrických obvodov malého a nízkeho napätia
ELEGWL0019 - Koncová prepážka pre radové svorky typu RSA
ELEGWL0022 - Lisovacia dutinka DI 6-12 s izoláciou
NETXTE7150 - Sada na uchytenie rozvodnice na stĺp
ELEGWL0005 - Poistka MEGA, 100A, M8
ELEGWL0016 - DIN lišta na osadenie modulových prístrojov
NETPLA1705 - Planet IPOE-162 PoE injektor IEEE802.3at, 30W, IP30, 12-48VDC
NETXTE3483 - Rozvádzač na stenu, 400x210x500, IP66, montážna doska, sivý
NPCGWL0003 - DC kábel na spojenie batérií, 15cm, 2x očko M6
NPCGWL0006 - Prepojovací DC kábel, 60cm, očko M6 - dutinka
NPOWAC0004 - Káblová priechodka Pg11
SOPGWL0064 - Solárny MPPT regulátor 12/24 V
UPSGOE0007 - Olovený 12V, 20Ah akumulátor v prevedení VRLA GEL navrhnutý pre hlboké vybíjanie aj cyklické namáhanie
