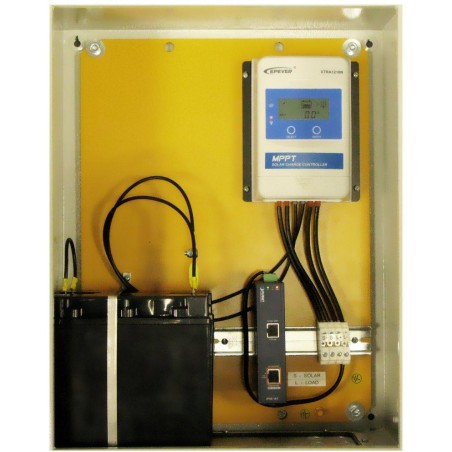

XtendLan Offgrid 24/48AT20AGM (bestückte Box)
Wasserdichte Outdoor- Box inklusive Masthalterung . Die Box ist mit allem ausgestattet , was zur Stromversorgung des Geräts an Orten ohne Stromanschluss erforderlich ist.
Dieses Inselnetzteil ist für 24 V oder 802.3af/at 48 V PoE-Systeme ausgelegt, beispielsweise zur Stromversorgung von Außenelementen wie IP-Kameras, LTE-/WLAN-Verbindungen usw. Die Box ist mit PG11-Verschraubungen ausgestattet.
Die Box kann mit Solarmodulen oder einer Straßenlaterne ergänzt werden. Fragen Sie uns nach einer geeigneten Quelle und Solarmodulen.
Der Hauptvorteil dieser Einbaubox ist die Verwendung von Traktions-Gelbatterien der OTL-Serie und eines Industrieinjektors zur Stromversorgung über ein Ethernet-Kabel . Es handelt sich um eine verschlossene Blei-Säure-Batterie in VRLA-Ausführung. Dabei handelt es sich um eine Bauart, bei der der Innendruck über Ventile geregelt wird (VRLA – valve regulated lead acid = ventilgesteuerte Blei-Säure-Batterie). Bei der GEL-Technologie enthält die Batterie keinen flüssigen Elektrolyten . Der Elektrolyt wird in einem Hybridgel (Kombination mit AGM) verfestigt und somit fest im Inneren der Batteriezellen gebunden, was ein Auslaufen verhindert . Das extra starke Zellgitter sorgt für eine hohe Zyklenfestigkeit der Batterie.
Der verwendete EPsolar Solarregler garantiert zudem eine lange Lebensdauer bei unterschiedlichen Witterungsbedingungen.
Die gesamte verwendete Akkukapazität beträgt 480 Wh, was ausreicht, um ein Gerät mit einer Leistungsaufnahme von 20 W 20 Stunden lang mit Strom zu versorgen.
GRUNDLEGENDE SPEZIFIKATIONEN
Telefonzentrale (WE-402150)
Schutzart: IP66
Abmessungen: 500 × 400 × 210 mm
Türdichtung: Polyurethanschaum
Farbe: grau, RAL7032
Batterie (GOOWEI ENERGY OTL20-12) (2×)
Technologie: VRLA GEL (Blei-Säure-Batterie)
Spannung: 12V
Kapazität: 20Ah
Betriebstemperaturbereich: -15 bis +40 °C
Anzahl der Betriebszyklen: ca. 800 Zyklen
Abmessungen: 181 × 167 × 77 mm
Controller (EPsolar XTRA1210-XDS1)
Nennsystemspannung: 12/24 V DC oder Auto
Batterie-Eingangsspannungsbereich: 8–32 V
Nennlade-/Entladestrom: 10/10 A
Max. PV-Leerlaufspannung: 100 V (92 V bei ca. 25 °C)
MPPT-Effizienz: ≥ 99,5 %
Abmessungen: 175 × 143 × 48 mm
Gewicht: 0,57 kg
PoE-Injektor Planet IPOE-162
Schnittstelle: 2x RJ-45 10/100/1000 Mbit/s: 1x Dateneingang, 1x PoE-Ausgang (Daten + Strom)
Gesamtleistungsabgabe: bis zu 30 W, IEEE 802.3at
Portbelastbarkeit: bis zu 30 W
Stromversorgung: 24–48 V DC/24 V AC (Netzteil nicht im Lieferumfang enthalten)
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 135 × 87,8 × 32 mm
Gewicht: 473 g
Unbestückte Schalttafel:
Dieses Set besteht aus Produkten unter den folgenden Codes:
SOPGWL0017 - Solarkabel 1500V/25A, 1m (Querschnitt 2x 4mm)
ELEGWL0018 - RSA-Klemmenblock ist für den Anschluss von Nieder- und Mittelspannungsstromkreisen konzipiert
ELEGWL0019 - EndkappeKlemmenblock vom Typ RSA
ELEGWL0022 - Crimphülse DI 6-12 mit Isolierung
NETXTE7150 - Mastmontagesatz für Verteiler
ELEGWL0005 - Sicherung MEGA, 100A, M8
ELEGWL0016 - DIN-Schiene zur Montage modularer Geräte
NETPLA1705 - Planet IPOE-162 PoE-Injektor IEEE802.3at, 30W, IP30, 12-48VDC
NETXTE3483 - Wandverteiler, 400x210x500, IP66, Montageplatte, grau
NPCGWL0003 - DC-Kabel für Batterieanschluss, 15cm, 2x M6 Ösen
NPCGWL0006 - DC-Anschlusskabel, 60cm, M6-Öse - Buchse
NPOWAC0004 - Kabelverschraubung Pg11
SOPGWL0064 - Solar-MPPT-Regler 12/24 V
UPSGOE0007 - Blei-Säure-Batterie 12 V, 20 Ah in VRLA-GEL-Ausführung für Tiefentladung und zyklische Belastung
