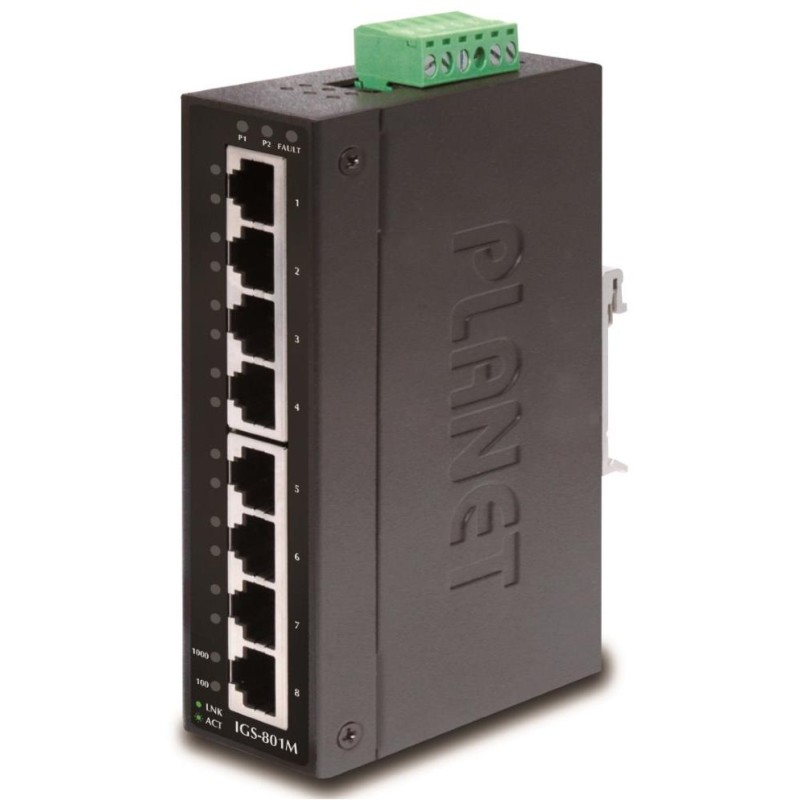

PLANETA IGS-801M
8-portowy zarządzany przełącznik i konwerter 1000Base-T do zastosowań przemysłowych. Nadmiarowość łącza danych z odzyskiwaniem 300 ms.
Zarządzanie Web//SNMP, 64 sieci VLAN 802.1Q, Spanning Tree, agregacja łączy IEEE 802.3ad LACP.
Opcja zasilania redundantnego w zakresie 12-48 V DC, stopień ochrony IP30, obudowa aluminiowa, temperatura pracy -10~60°C.
Ochrona przeciwprzepięciowa dla portów LAN i zasilania do 6kV. Montaż na szynie DIN lub na ścianie.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Oprócz znanej metody Spanning Tree (której czas odzyskiwania wynosi kilka sekund), IGS-801M został wyposażony w specjalistyczną funkcję „Redundant Ring” zapewniającą redundancję, której czas odzyskiwania i znajdowania nowej ścieżki wynosi do 300 ms.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000BASE-T
Pamięć: 8 tys. adresów MAC, bufor 4,1 Mb
Przepustowość: magistrala 16 Gbps, operacyjna 11,9 Mpps (64B)
Obsługa transmisji: JumboFrame 10K
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: 12-48V DC redundantne, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), całkowity pobór mocy do 10W
Ochrona: ESD do 6kV, przełączanie przekaźnika alarmowego (24V/1A) w przypadku awarii zasilania głównego
Temperatura pracy: -40°C - 75°C
Wymiary: 135 x 87 x 32 mm
Waga: 472g
Funkcje administracyjne:
Zarządzanie: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 123 reguły
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP w pakiecie IP, znaczniki 802.1p lub 802.1Q
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Sieć VLAN głosowa
Protokół VLAN
Prywatna sieć VLAN
GVRP
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, wiele do jednego
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 8 grupach
Multicast IGMP: IGMP v2/v3, do 256 grup, obsługa trybu zapytania IGMP
Uwierzytelnianieas podłączonych urządzeń: IEEE 802.1x, RADIUS, uwierzytelnianie TACACS+
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
