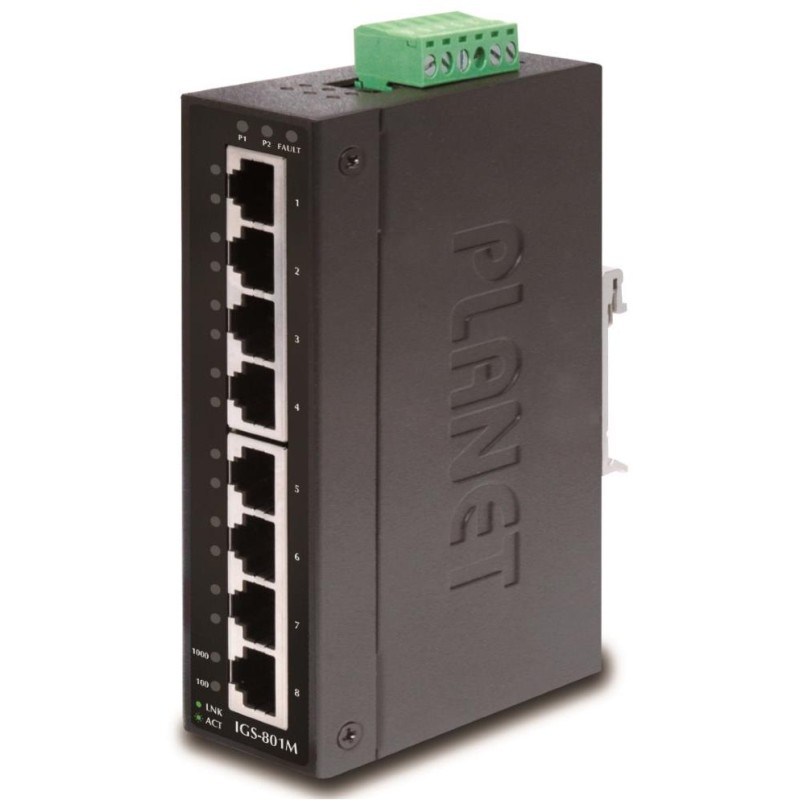

PLANET IGS-801M
8-Port 1000Base-T Managed Switch und Konverter für industrielle Anwendungen. Datenverbindungsredundanz mit 300 ms Wiederherstellung.
Web//SNMP-Verwaltung, 64 VLAN 802.1Q-Netzwerke, Spanning Tree, IEEE 802.3ad LACP-Link-Aggregation.
Redundante Stromversorgungsoption im Bereich von 12-48V DC, IP30-Schutz, Aluminiumgehäuse, Betriebstemperatur -10~60°C.
Überspannungsschutz für LAN- und Stromanschlüsse bis zu 6 kV. DIN-Schienen- oder Wandmontage.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Zusätzlich zur bekannten Spanning Tree-Methode (deren Wiederherstellungszeit im Sekundenbereich liegt) ist der IGS-801M mit einer speziellen „Redundant Ring“-Funktion zur Redundanz ausgestattet, die eine Wiederherstellungszeit und das Finden eines neuen Pfads von bis zu 300 ms hat.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 8 x RJ-45 10/100/1000BASE-T
Speicher: 8.000 MAC-Adressen, 4,1 MB Puffer
Durchsatz: 16 Gbit/s Bus, betriebsbereit 11,9 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 12-48V DC redundant, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 10W
Schutz: ESD bis 6kV, Schaltalarmrelais (24V/1A) bei Ausfall der Primärstromversorgung
Betriebstemperatur: -40°C - 75°C
Abmessungen: 135 x 87 x 32 mm
Gewicht: 472 g
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 123 Regeln
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP im IP-Paket, 802.1p- oder 802.1Q-Tags
VLAN-Unterstützung: IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Sprach-VLAN
VLAN-Protokoll
Privates VLAN
GVRP
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, viele-zu-eins
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 8 Gruppen
IGMP-Multicast: IGMP v2/v3, bis zu 256 Gruppen, Unterstützung für IGMP-Abfragemodus
AuthentifizierungAuthentifizierung der verbundenen Geräte: IEEE 802.1x, RADIUS, TACACS+-Authentifizierung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
