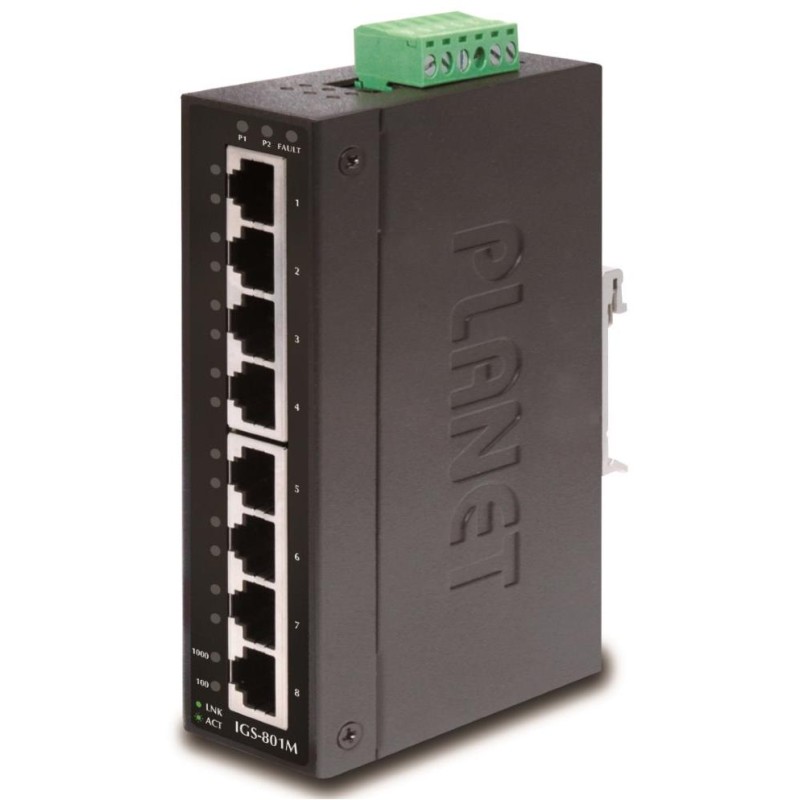

Planet IGS-801M priemyselný L2 switch, 8x1Gb, 12-48VDC, -40 ~ 75 ° C, IP30

PLANET IGS-801M

8portový 1000Base-T spravovateľný prepínač a konvertor pre priemyselné aplikácie. Redundancia dátového prepojenia s 300ms zotavením.

Web//SNMP manažment, 64 VLAN 802.1Q sietí, Spanning Tree, agregácia liniek IEEE 802.3ad LACP.

Možnosť redundantného napájania v rozsahu 12-48V DC, krytie IP30, hliníková skriňa, pracovná teplota -10~60 °C.

Prepäťová ochrana LAN aj napájacích portov do 6kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

IGS-801M je vybavený pre redundanciu okrem dobre známej metódy Spanning Tree (ktorej doba zotavenia je niekoľko sekúnd) predovšetkým špecializovanou funkciou "Redundant ring" ktorá má dobu zotavenia a nájdenie novej cesty do 300ms.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

---

Možný monitoring mobilnou aplikáciouCloudViewer .

---

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000BASE-T

Pamäť: 8k MAC adries, buffer 4,1 Mb

Priepustnosť: zbernica 16 Gbps, prevádzkovo 11,9 Mpps (64B)

Podpora prenosu: JumboFrame 10K

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: 12-48V DC redundantný, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 10W

Ochrana: ESD do 6kV, spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania

Prevádzková teplota: -40 °C - 75 °C

Rozmery: 135 x 87 x 32 mm

Hmotnosť: 472 g

Funkcia administrácie:

Správa: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3

Riadenie prístupu: Protokol ACL založený na IP a MAC, 123 pravidiel

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP v IP pakete, 802.1p alebo 802.1Q značky

Podpora VLAN:

IEEE 802.1Q
až 256 VLAN skupín, až 4094 VLAN ID
Q-in-Q tunneling
Voice VLAN
Protocol VLAN
Private VLAN
GVRP

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port zrýchlenie: RX, TX, RX+TX, mnoho-to-one

Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 8 skupinách

Multicast IGMP: IGMP v2/v3, až 256 skupín, podpora režimu IGMP querier mode

Autentizace pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+ autentifikácia

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

Montáž na DIN lištu :

---

Montáž na stenu pomocou dodaného rámu :

---
