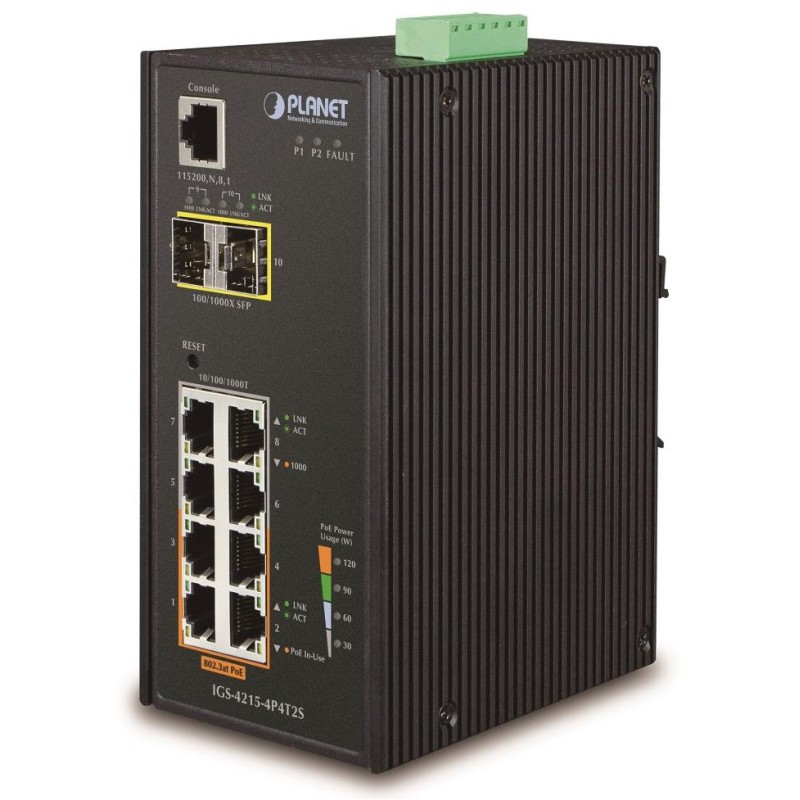

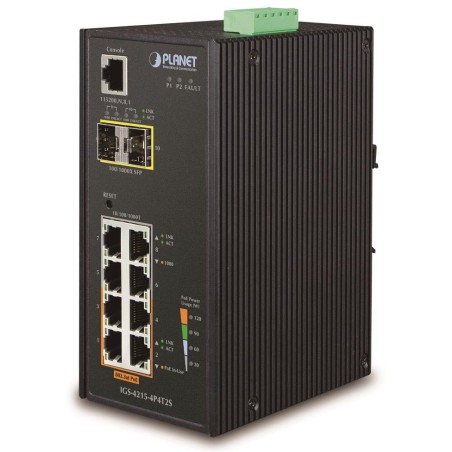

PLANETA IGS-4215-4P4T2S
Przemysłowy, zarządzalny przełącznik PoE 8x 10/100/1000Base-T, w tym 4x iniektory PoE IEEE 802.3af, moc do 140 W; 2x SFP 100/1000Base-X (diagnostyka DDM).
Obsługa IPv4/IPv6, zarządzania Web/SNMPv3, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregacji łączy 802.3ad LACP, kształtowania portów, QoS, podsłuchu DHCP, LLDP, IGMPv3.
Wyjście alarmowe w przypadku awarii zasilania, zabezpieczenie ESD, ochrona IP30, obudowa aluminiowa, temperatura pracy -40-75°C. Montaż na szynie DIN lub bezpośrednio na ścianie.
Przełączniki Ethernet przemysłowe są przeznaczone do trudnych warunków pracy z szerokim zakresem temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Wersja przełączników serii o rozszerzonym zakresie temperatur.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Jako przełącznik PoE umożliwia bezpośrednie zasilanie maksymalnie 4 urządzeń końcowych zgodnie ze standardem IEEE 802.3at, co czyni go idealnym elementem w zastosowaniach o ograniczonym poborze mocy.
Możliwość monitorowania za pomocą aplikacji mobilnejCloudViewer .
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) port szeregowy konsoli
Pamięć: 8 tys. adresów MAC, bufor 4,1 Mb
Przepustowość: magistrala 20 Gbps, operacyjna 14,8 Mpps (64B)
Obsługa transmisji: JumboFrame 10K
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: zasilacz redundantny DC 48-56V, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), łączny pobór mocy do 153W
Ochrona: ESD do 6kV, przekaźnik alarmowy (24V/1A) w przypadku awarii głównego zasilania, zabezpieczenie przed odwrotną polaryzacją, podłączenie zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie)
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Wymiary: 161 x 107 x 72 mm
Waga: 1004g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/IP lub 802.1p
Ustawienia
kształtowania portu w zakresie 500 kb - 1000 Mb
Obsługa sieci VLAN: IEEE 802.1Q
do 256 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Sieć VLAN głosowa
Protokół VLAN
Prywatna sieć VLAN
GVRP
Zarządzanie siecią VLAN
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół IEEE 802.1z wieloma drzewami rozpinającymi
Dublowanie portów: RX, TX, RX+TX, wiele portów na jednym
Agregacja łączy: IEEE 802.3ad LACP, 4 porty w 4 grupach
Multicast IGMP: IGMP v2/v3, do 256 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x (RADIUS) - powiązanie IP+MAC, powiązanie VLAN + MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak
Funkcja POE:
Całkowita moc wyjściowa: 144 W, IEEE 802.3af, IEEE 802.3at
Ilość wtryskiwaczy: 4 x do 36 W
Typ zasilania: End-span
Funkcje zaawansowane:
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
