Planet IGS-4215-4P4T2S priemyselný L2 switch, 4x1Gb, 2x1Gb SFP, 4x PoE 802.3at 140W, 48-54VDC, -40~75°C, IP30

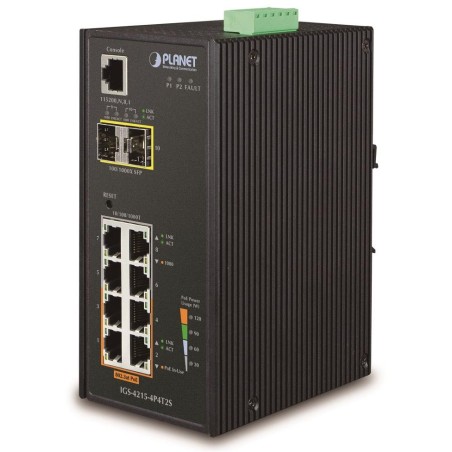

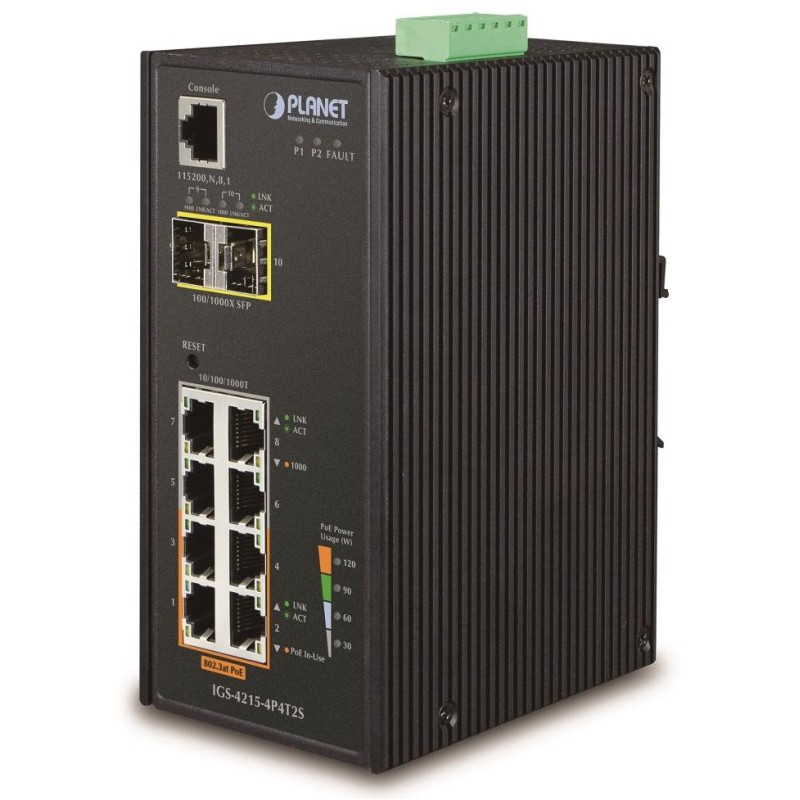

PLANET IGS-4215-4P4T2S

Priemyselný spravovateľný PoE prepínač 8x 10/100/1000Base-T, z toho 4x PoE IEEE 802.3af injektory, výkon až 140W; 2x SFP 100/1000Base-X (diagnostika DDM).

Podpora IPv4/IPv6, Web/SNMPv3 manažment, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP, IGMPv3.

Alarmový výstup pri výpadku, ESD ochrana, krytie IP30, hliníková skriňa, pracovná teplota -40-75 °C. Montáž na DIN lištu alebo priamo na stenu.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Verzia prepínačov radu s rozšíreným teplotným rozsahom.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ako PoE prepínač umožňuje priamo napájať až 4 koncové zariadenia podľa normy IEEE 802.3at, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania.

---

Možný monitoring mobilnou aplikáciouCloudViewer .

---

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) sériový port konzoly

Pamäť: 8k MAC adries, buffer 4,1Mb

Priepustnosť: zbernica 20 Gbps, prevádzkovo 14,8 Mpps (64B)

Podpora prenosu: JumboFrame 10K

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: zdroj DC 48-56V redundantný, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 153W

Ochrana: ESD do 6kV, spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania, ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu)

Prevádzková teplota: -40 ° C - 75 ° C, vlhkosť do 95%

Rozmery: 161 x 107 x 72 mm

Hmotnosť: 1004 g

Funkcia administrácie:

Správa: konzola cez RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3

Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/IP alebo 802.1p

Port shaper nastavenia v rozpätí 500kb - 1000Mb

Podpora VLAN:

IEEE 802.1Q
až 256 VLAN skupín, až 4094 VLAN ID
Q-in-Q tunneling
Voice VLAN
Protocol VLAN
Private VLAN
GVRP
Management VLAN

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port mirroring: RX, TX, RX+TX, viac portov na jeden

Agregácia liniek: IEEE 802.3ad LACP, 4 porty v 4 skupinách

Multicast IGMP: IGMP v2/v3, až 256 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno

POE funkcie:

Celkový napájací výkon: 144 W, IEEE 802.3af, IEEE 802.3at

Počet injektorov: 4 x až 36 W

Typ napájania: End-span

Pokročilé funkcie:

integrovaný scheduler pre plánované vypnutie napájaných koncových prvkov
detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---

---

Montáž na DIN lištu :

---

Montáž na stenu pomocou dodaného rámu :
