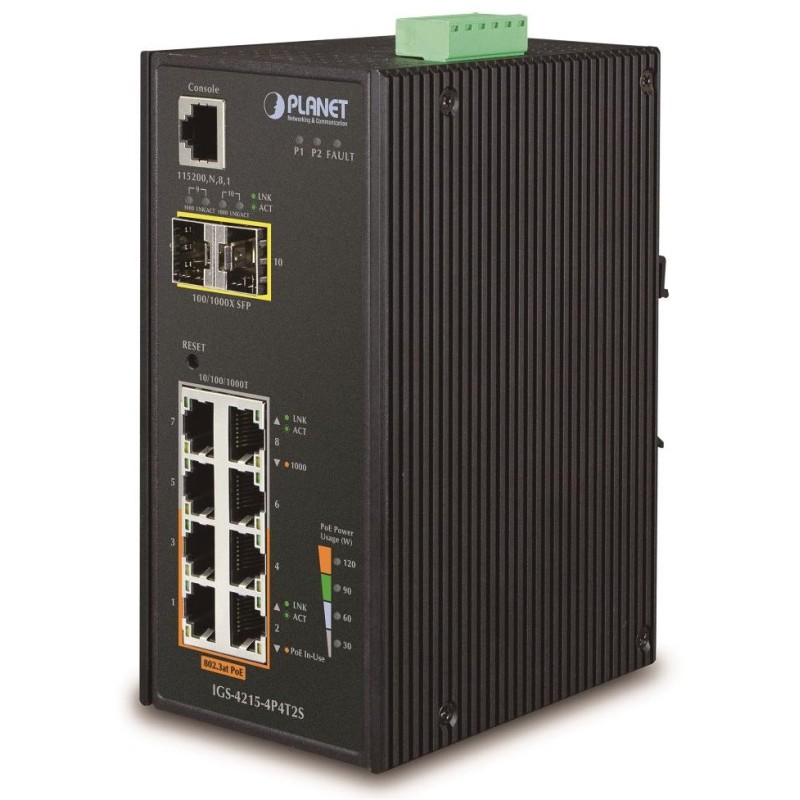

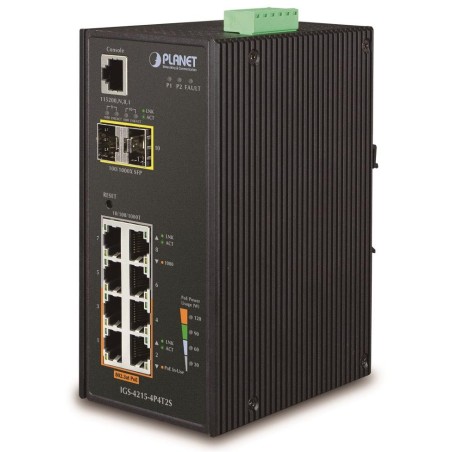

PLANET IGS-4215-4P4T2S
Industriell verwaltbarer PoE-Switch 8x 10/100/1000Base-T, einschließlich 4x PoE IEEE 802.3af-Injektoren, Leistung bis zu 140 W; 2x SFP 100/1000Base-X (DDM-Diagnose).
Unterstützt IPv4/IPv6, Web-/SNMPv3-Verwaltung, VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping, LLDP, IGMPv3.
Alarmausgang bei Stromausfall, ESD-Schutz, IP30-Schutz, Aluminiumgehäuse, Betriebstemperatur -40-75°C. Montage auf DIN-Schiene oder direkt an der Wand.
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Temperaturbereich, instabiler Stromversorgung und häufigen Erschütterungen ausgelegt. Die Switches der Serie verfügen über einen erweiterten Temperaturbereich.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
Als PoE-Switch ermöglicht er die direkte Stromversorgung von bis zu 4 Endgeräten nach dem IEEE 802.3at-Standard und ist somit ein ideales Element für Anwendungen mit reduzierten Stromversorgungsmöglichkeiten.
Mögliche Überwachung mit der mobilenCloudViewer -Anwendung.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 (RS232) serieller Konsolenanschluss
Speicher: 8.000 MAC-Adressen, 4,1 MB Puffer
Durchsatz: 20 Gbit/s Bus, betriebsbereit 14,8 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10K
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: DC 48-56V redundante Stromversorgung, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtstromverbrauch bis zu 153W
Schutz: ESD bis 6 kV, Schaltalarmrelais (24 V/1 A) bei Ausfall der Primärstromversorgung, Verpolungsschutz, Stromanschluss am Klemmenblock, Position auf der Bodenplatte (beeinträchtigt die Wandmontage nicht)
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 161 x 107 x 72 mm
Gewicht: 1004g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/IP oder 802.1p
Port-Shaper -Einstellungen im Bereich von 500 KB – 1000 MB
VLAN-Unterstützung: IEEE 802.1Q
bis zu 256 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Sprach-VLAN
VLAN-Protokoll
Privates VLAN
GVRP
VLAN-Verwaltung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1-Protokollmit Multiple Spanning Tree
Portspiegelung: RX, TX, RX+TX, mehrere Ports auf einem
Link Aggregation: IEEE 802.3ad LACP, 4 Ports in 4 Gruppen
IGMP-Multicast: IGMP v2/v3, bis zu 256 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x (RADIUS) – IP+MAC-Bindung, VLAN + MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verdrahtungsdiagnose: ja
POE-Funktion:
Gesamtleistungsabgabe: 144 W, IEEE 802.3af, IEEE 802.3at
Anzahl der Injektoren: 4 x bis zu 36 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
