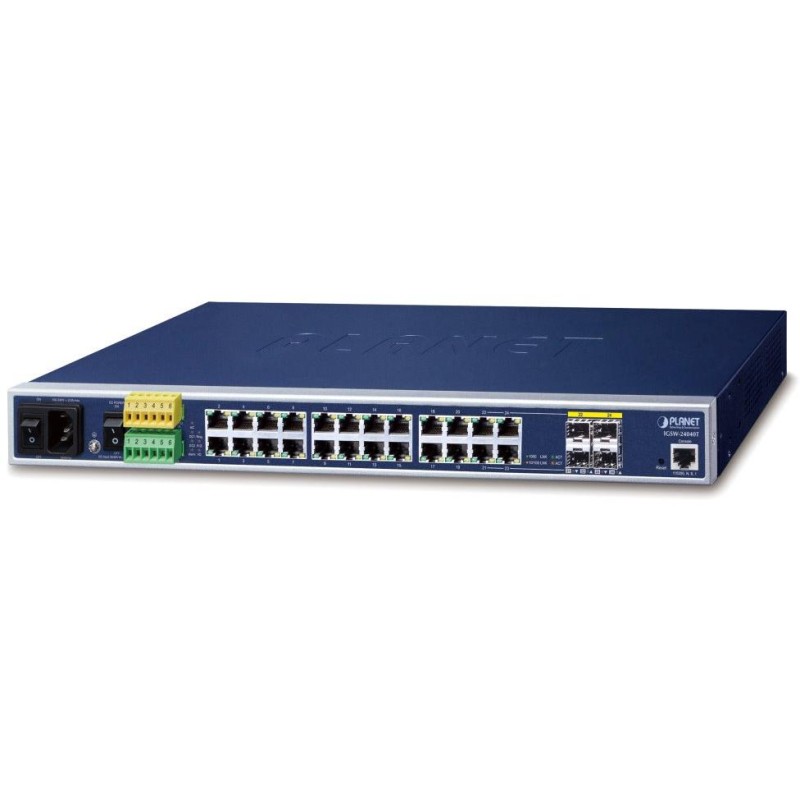

PLANETA IGSW-24040T v4
24-portowy przełącznik zarządzalny L2/L3 Gigabit do zastosowań przemysłowych, 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X/FX współdzielone gniazda z portami 21-24 (porty combo) , 1x port konsoli RJ-45 (RS-232), 2x DI/DO . Wykorzystuje przyjazną dla użytkownika konstrukcję „Front Access” dla łatwego podłączania i konserwacji po umieszczeniu w ramce dystrybucyjnej.
Konsola, Telnet, Web, zarządzanie SNMP v1/v2c, obsługa SSH v2, TLS v1.2, SNMP v3, uwierzytelnianie RADIUS/TACACS+, lista kontroli ACL MAC/IP, VLAN, 802.1Q, protokół Spanning Tree (802.1d, 802.1w, 802.1s), podsłuchiwanie IGMP i MLD, QoS, 802.3ad LACP, ograniczenie przepustowości na port (przychodzące/wychodzące), rejestrowanie (zarządzanie zdarzeniami).
Statyczny routing programowy IPv4/IPv6, do 8 interfejsów VLAN i 32 wpisy routingu, UDLD, translacja VLAN, blokada ponownego podania hasła logowania, cyberbezpieczeństwo, obsługa systemu NMS i CloudViewer, ERPS Ring — czas odzyskiwania transmisji danych wynosi mniej niż 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching), protokół Modbus/TCP do zarządzania urządzeniami i monitorowania.
Ochrona ESD+EFT do 6 kV, redundantne zasilanie AC 100-240 V + podwójne DC 36-60 V , stopień ochrony IP30 , temperatura pracy od -40 do +75 °C, bezwentylatorowa , montaż do 19"/1U + dostęp z przodu .
Topologie pierścieniowe Ethernet STP/RSTP/MSTP i ERPS
To wydajny, łatwy w zarządzaniu przełącznik przemysłowy z redundantnym zasilaniem, idealny do zastosowań i wdrożeń w środowiskach przemysłowych lub w miejscach, w których stawiane są wysokie wymagania niezawodności i wytrzymałości urządzeń sieciowych. Deklarowana trwałość mechaniczna i funkcjonalność w rozszerzonym zakresie temperatur otoczenia zapewniają 100% gwarancję transmisji danych i kontroli bez utraty pakietów lub błędów CRC.
Przełącznik nadaje się nie tylko do zastosowań przemysłowych, jest idealnym rozwiązaniem dla instalacji zewnętrznych, takich jak tablice rozdzielcze abonenckie lub liniowe, może być korzystnie stosowany na strychach lub w windach. Może być również zasilany podwójnie, aby chronić przed awarią źródła wewnętrznego lub zewnętrznego. Awaria jest sygnalizowana w celu ewentualnego przesłania komunikatu sygnałowego do panelu sterowania przeciwpożarowego lub bezpieczeństwa. Rozłączenie połączenia portu Ethernet może być sygnalizowane komunikatem ostrzegawczym dla administratora sieci.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X (mini-GBIC), 1x RJ-45 (RS-232) port konsoli szeregowej
Pamięć: 8k adresów MAC, bufor 4 Mb
Przepustowość: magistrala 48 Gbps, operacyjna 35,71 Mpps (64B)
Obsługa transmisji: JumboFrame 9K
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: zasilacz AC 100-240 V z redundancją DC 36-60 V (podwójny), możliwość podłączenia z dwóch różnych źródeł (redundantny zasilacz nie jest dołączony), całkowity pobór mocy do 19,7 W
Ochrona: ESD do 6 kV, EFT do 6 kV
Temperatura pracy: -40 do +75 °C, wilgotność do 95%
Wymiary: 440 x 200 x 44,5 mm
Waga: 2,788 kg
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1/v2c + bezpieczny interfejsSSH v2, TLS v1.2, SNMP v3
Kontrola dostępu: protokół ACL oparty na IP i MAC (256 reguł),
Statyczny routing L3: 32 reguły, 8 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: klasyfikacja ruchu, ścisły priorytet i WRR, 8 poziomów (priorytetyzacja według portu, pola DSCP/ToS w pakiecie IP, znacznika/etykiety VLAN 802.1p lub 802.1Q)
Ustawienia
kształtowania portu w zakresie 100 Kbps - 1000 Mb/s (przychodzące/wychodzące), kontrola przepustowości
Obsługa sieci VLAN:
802.1Q
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Sieć VLAN oparta na podsieci IP
MVR (rejestracja sieci VLAN multicast)
do 4 tys. grup VLAN i 4095 identyfikatorów VLAN
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, wiele portów na jednym
Agregacja łączy: IEEE 802.3ad LACP, 12 grup z 8 portami na magistralę
Multicast IGMP: podsłuch IGMP v1/v2/v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: 802.1X - uwierzytelnianie na podstawie portu, klient RADIUS do współpracy z serwerem RADIUS, uwierzytelnianie dostępu za pomocą RADIUS/TACACS+
DHCP Snooping: tak (blokowanie obcych serwerów DHCP) + obsługa DHCP Option82
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia (SFP-DDM (Digital Diagnostic Monitor))
Topologie pierścieniowe Ethernet STP/RSTP/MSTP i ERPS
