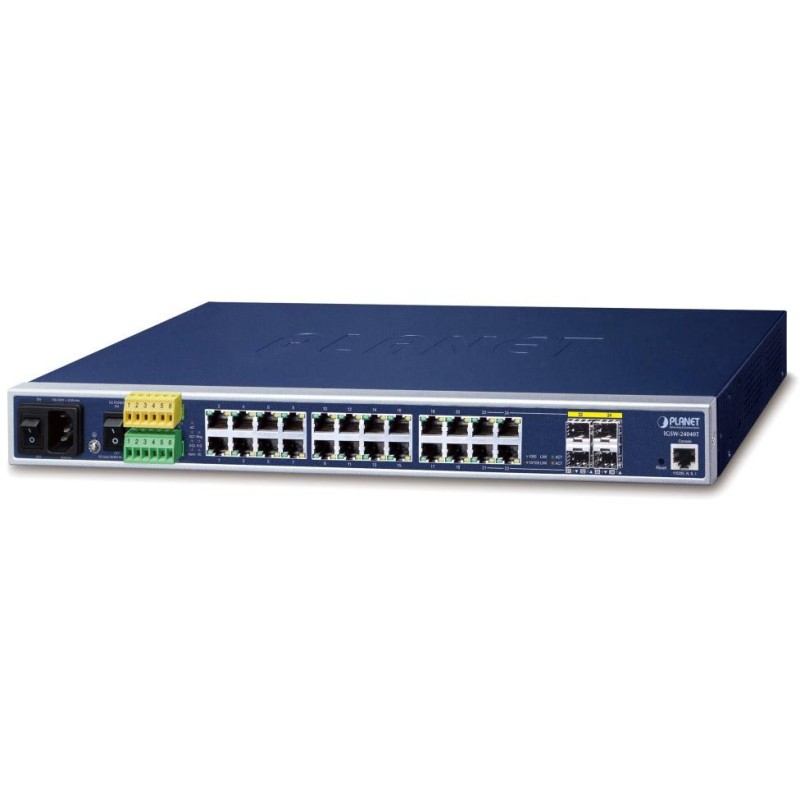

PLANET IGSW-24040T v4
24-Port L2/L3 Gigabit Managed Switch für industrielle Anwendungen, 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X/FX Shared Slots mit Ports 21-24 (Combo-Ports) , 1x RJ-45 Konsolenport (RS-232), 2x DI/DO . Das benutzerfreundliche „Front Access“-Design erleichtert Anschluss und Wartung bei Platzierung in einem Verteilerrahmen.
Konsole, Telnet, Web, SNMP v1/v2c-Verwaltung, SSH v2-Unterstützung, TLS v1.2, SNMP v3, RADIUS/TACACS+-Authentifizierung, MAC/IP-ACL-Kontrollliste, VLAN, 802.1Q, Spanning Tree Protocol (802.1d, 802.1w, 802.1s), IGMP- und MLD-Snooping, QoS, 802.3ad LACP, Ratenbegrenzung pro Port (Ingress/Egress), Protokollierung (Ereignisverwaltung).
Statisches IPv4/IPv6-Software-Routing, bis zu 8 VLAN-Schnittstellen und 32 Routing-Einträge, UDLD, VLAN-Übersetzung, Sperre für erneute Anmeldekennwortversuche, Cybersicherheit, NMS-System- und CloudViewer-Unterstützung, ERPS-Ring – Wiederherstellungszeit für die Datenübertragung weniger als 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching), Modbus/TCP- Protokoll für Geräteverwaltung und -überwachung.
ESD+EFT-Schutz bis 6 kV, redundante Stromversorgung AC 100-240 V + dual DC 36-60 V , IP30- Schutz, Betriebstemperatur -40 bis +75 °C, lüfterlos (ohne Lüfter), Einbau bis 19"/1HE + Front Access .
Ethernet-Ringtopologien STP/RSTP/MSTP und ERPS
Es handelt sich um einen leistungsstarken, verwaltbaren Industrie-Switch mit redundanter Stromversorgung, ideal für Anwendungen und Einsätze in industriellen Umgebungen oder an Orten, an denen hohe Anforderungen an die Zuverlässigkeit und Robustheit von Netzwerkgeräten gestellt werden. Die erklärte mechanische Haltbarkeit und Funktionsfähigkeit in einem erweiterten Umgebungstemperaturbereich bieten eine 100%ige Garantie für Datenübertragung und -steuerung ohne Paketverlust oder CRC-Fehler.
Der Switch eignet sich nicht nur für den industriellen Einsatz, sondern ist auch eine ideale Lösung für Außeninstallationen wie Teilnehmer- oder Leitungsverteiler. Er kann vorteilhaft auf Dachböden oder in Aufzugsbereichen eingesetzt werden. Er kann zudem doppelt versorgt werden, um vor dem Ausfall einer internen oder externen Quelle zu schützen. Der Ausfall wird gemeldet, um eine mögliche Signalisierung an eine Brandmelde- oder Sicherheitszentrale zu senden. Eine Trennung der Ethernet-Port-Verbindung kann durch eine Warnmeldung an den Netzwerkadministrator signalisiert werden.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X (Mini-GBIC), 1x RJ-45 (RS-232) serieller Konsolenport
Speicher: 8.000 MAC-Adressen, 4 MB Puffer
Durchsatz: 48 Gbit/s Bus, betriebsbereit 35,71 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9K
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: AC 100–240 V Netzteil mit DC 36–60 V Redundanz (dual), Anschluss von zwei verschiedenen Quellen möglich (redundantes Netzteil nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 19,7 W
Schutz: ESD bis 6 kV, EFT bis 6 kV
Betriebstemperatur: -40 bis +75 °C, Luftfeuchtigkeit bis 95 %
Abmessungen: 440 x 200 x 44,5 mm
Gewicht: 2,788 kg
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c + sichere SchnittstelleSSH v2, TLS v1.2, SNMP v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll (256 Regeln),
Statisches L3-Routing: 32 Regeln, 8 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: Verkehrsklassifizierung, strikte Priorität und WRR, 8 Ebenen (Priorisierung nach Port, DSCP/ToS-Feld im IP-Paket, 802.1p- oder 802.1Q-VLAN-Tag/Label
Port-Shaper -Einstellungen im Bereich von 100 Kbps - 1000 Mbps (Ingress/Egress), Bandbreitenkontrolle
VLAN-Unterstützung:
802.1Q
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
IP-Subnetz-basiertes VLAN
MVR (Multicast-VLAN-Registrierung)
bis zu 4K VLAN-Gruppen und 4095 VLAN-IDs
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, mehrere Ports auf einem
Link Aggregation: IEEE 802.3ad LACP, 12 Gruppen mit 8 Ports pro Trunk
Multicast IGMP: IGMP v1/v2/v3 Snooping, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung angeschlossener Geräte: 802.1X – portbasierte Authentifizierung, RADIUS-Client für die Zusammenarbeit mit RADIUS-Server, Zugriffsauthentifizierung mittels RADIUS/TACACS+
DHCP Snooping: ja (Blockierung fremder DHCP-Server) + DHCP Option82-Unterstützung
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler (SFP-DDM (Digital Diagnostic Monitor))
Ethernet-Ringtopologien STP/RSTP/MSTP und ERPS
