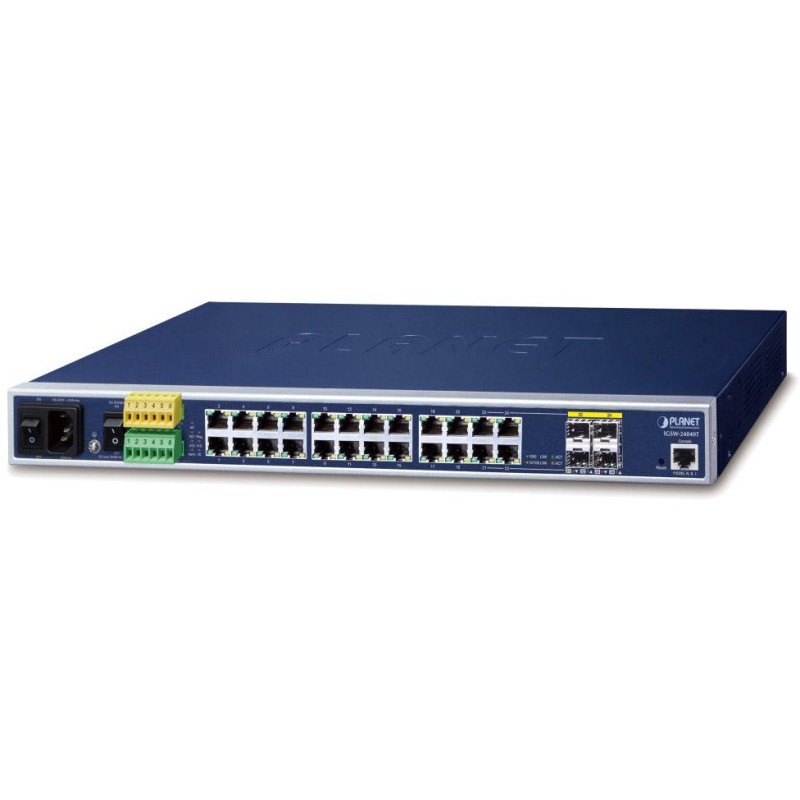

PLANET IGSW-24040T v4
24portový L2/L3 gigabitový spravovatelný přepínač pro průmyslové aplikace, 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X/FX sdílené sloty s porty 21-24 (combo porty), 1x RJ-45 konzolový port (RS-232), 2x DI/DO. Využívá uživatelsky komfortní design "Front Access" pro snadné zapojení a údržbu při umístění v rozváděči.
Console, Telnet, Web, SNMP v1/v2c management, podpora SSH v2, TLS v1.2, SNMP v3, autentizace RADIUS/TACACS+, MAC/IP ACL control list, VLAN, 802.1Q, Spanning Tree Protocol (802.1d, 802.1w, 802.1s), IGMP a MLD Snooping, QoS, 802.3ad LACP, limitace rychlosti na port (Ingress/Egress), logování (Event Management).
IPv4/IPv6 software static routing, až 8 VLAN rozhraní a 32 záznamů o směrování, UDLD, VLAN Translation, Login Password Retry Lockout, cybersecurity, podpora NMS System a CloudViewer, ERPS Ring - doba obnovy přenosu dat je méně než 10 ms (ITU-T G.8032 ERPS Ethernet Ring Protection Switching), protokol Modbus/TCP pro správu a monitorování zařízení.
ESD+EFT ochrany do 6 kV, redundantní napájení AC 100-240 V + duální DC 36-60 V, krytí IP30, pracovní teplota -40 až +75 °C, fanless (bez ventilátorů), instalace do 19"/1U + Front Access.
Ethernet kruhové topologie STP/RSTP/MSTP a ERPS
Je to výkonný spravovatelný průmyslový přepínač s možností redundantního napájení, je ideálním prvkem pro aplikace a nasazení do průmyslových prostorů nebo do míst, kde jsou kladeny vysoké požadavky na spolehlivost a vlastní odolnost síťových zařízení. Deklarovaná mechanická odolnost a provozuschopnost v rozšířeném rozsahu okolní teploty poskytuje 100% garanci přenosu a řízení dat bez ztrát paketů nebo CRC chyb.
Přepínač je vhodný nejenom do průmyslové oblasti, je ideálním řešením v instalacích ve venkovním prostředí jako jsou účastnické nebo traťové rozvaděče, lze ho výhodně použít v půdních nebo výtahových prostorech. Dále je možné ho napájet duálně pro jištění výpadku interního nebo externího zdroje. Výpadek je signálově vyveden pro možné podání signálové zprávy do požární nebo zabezpečovací ústředny. Rozpojení připojení ethernet portů lze signalizovat varovnou správou správci sítě.
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 24x RJ-45 10/100/1000 Base-T, 4x SFP 100/1000 Base-X (mini-GBIC), 1x RJ-45 (RS-232) sériový port konzole
Paměť: 8k MAC adres, buffer 4 Mb
Propustnost: sběrnice 48 Gbps, provozně 35,71 Mpps (64B)
Podpora přenosu: JumboFrame 9K
Verze IP protokolu: IPv4, IPv6
Provedení: rackmount 1U
Napájení: zdroj AC 100-240 V s redundancí DC 36-60 V (duální), připojení možné ze dvou různých zdrojů (redundantní zdroj není součástí balení), celkový příkon do 19,7 W
Ochrana: ESD do 6 kV, EFT do 6 kV
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 440 x 200 x 44,5 mm
Hmotnost: 2,788 kg
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c + zabezpečená rozhraní SSH v2, TLS v1.2, SNMP v3
Řízení přístupu: protokol ACL založený na IP a MAC (256 pravidel),
L3 statický routing: 32 pravidel, 8 VLAN rozhraní
ACL filtr a bonding:
IP ACL, filtrace provozu dle IP adresy, protokolu, portu, TCP příznaků
MAC ACL, filtrace provozu dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8 úrovní (priorizace dle portu, DSCP/ToS pole v IP paketu, 802.1p nebo 802.1Q VLAN tagu/značky
Port shaper nastavení v rozpětí 100 Kbps - 1000 Mbps (Ingress/Egress), Bandwidth Control
Podpora VLAN:
802.1Q
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
MVR (Multicast VLAN registration)
až 4K VLAN skupin a 4095 VLAN ID
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, RX+TX, více portů na jeden
Agregace linek: IEEE 802.3ad LACP, 12 skupin s 8 porty na trunk
Multicast IGMP: IGMP v1/v2/v3 snooping, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: 802.1X - ověřování na základě portu, klient RADIUS pro spolupráci se serverem RADIUS, ověřování přístupu pomocí RADIUS/TACACS+
DHCP Snooping: ano (blokace cizích DHCP serverů) + podpora DHCP Option82
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, stanovuje délku kabeláže a případnou vzdálenost k závadě (SFP-DDM (Digital Diagnostic Monitor))
Ethernet kruhové topologie STP/RSTP/MSTP a ERPS
