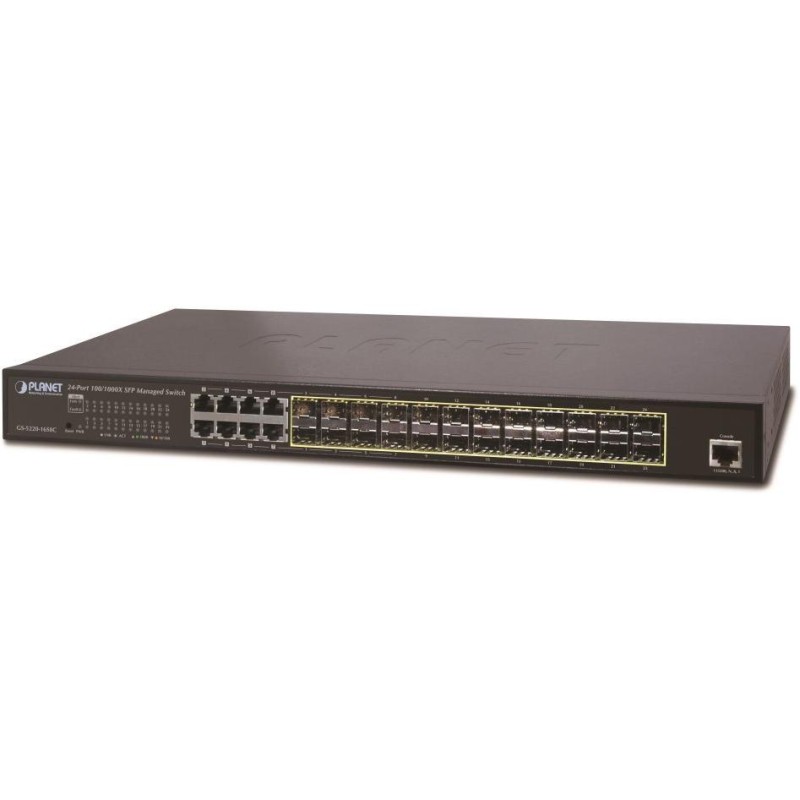

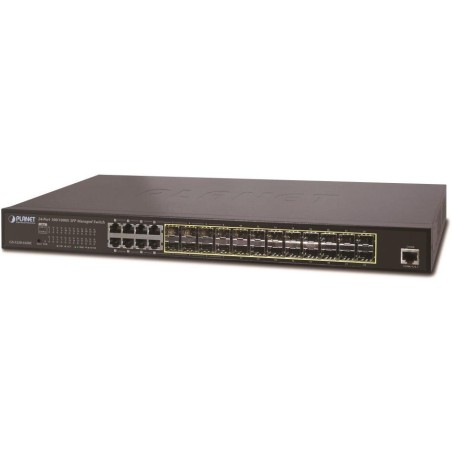

PLANETA GS-5220-16S8CR
Przełącznik administracyjny ze statycznym routingiem L3, 24 gniazdami modułów SFP (obsługa DDM dla SFP), 8 współdzielonymi złączami 1000Base-T RJ-45.
Sieci VLAN 802.1Q 255, IGMPv3, QoS, LACP, STP/RSTP/MSTP, DHCP Snooping, Shaper, powiązanie IP+MAC, RADIUS 802.1x, IP/MAC-ACL, SNMP v1/v2/v3, SSH/SSL, obsługa dwóch protokołów IPv6/IPv4.
Diagnostyka okablowania, ochrona ESD na portach. Rackmount 19"/1U.
Planet GS-5220-16S8C to pełny gigabitowy przełącznik 24-portowy. Posiada 24 porty dla modułów SFP: Te moduły mogą być zarówno gigabitowe, jak i 100 Mbps. Jest również wyposażony w 8 współdzielonych portów RJ-45 z automatycznym wykrywaniem 10/100/1000 Mbps.
Oferuje zaawansowane funkcje „L2-routing”, „Port link aggregation”, „Q-in-Q VLAN”, „private VLAN”, „Rapid Spanning Tree protocol”, „bandwidth control”, „IGMP Snooping”. Możliwe jest tworzenie i zarządzanie do 255 grup VLAN. W przypadku połączeń „trunk” możliwe jest tworzenie do 12 grup po 8 portów dla każdej grupy. Przełącznik ma filtrowanie ruchu na podstawie adresów IP i innych parametrów TCP/IP.
Przełącznikiem można zarządzać jednocześnie za pomocą protokołów IPv4 i IPv6, SNMPv3 i bezpiecznie na szyfrowanej warstwie SSL/SSH. Funkcje obejmują przydatność do integracji w centrach danych lub do połączenia i bezpiecznej pracy użytkowników końcowych, możliwe jest kontrolowanie ruchu na podstawie QoS, filtrowanie i autoryzowanie dostępu za pomocą ACL (Access Control List), fizyczna aktywacja portów na podstawie uwierzytelniania na serwerze RADIUS przy użyciu protokołu IEEE 802.1x.
Współdzielone gniazda SFP (Small Factor Pluggable) można wyposażyć w dowolne moduły mini-GBIC zgodne ze standardami 1000Base-SX/LX, WDM SFP i 100Base-FX.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000Base-T, 24 x SFP 100/1000Base-X, 1 x port konsoli szeregowej RJ-45 (RS-232)
Pamięć: 16 tys. adresów MAC, bufor 16 Mb
Przepustowość: magistrala 48 Gbps, operacyjna 35,7 Mpps (64B)
Obsługa transmisji: JumboFrame 10KB
Wersja protokołu IP: IPv4, IPv6
Projekt: do montażu w szafie 1U
Zasilanie: wewnętrzne 100-240 V/50-60 Hz AC, podwójne 36-60 V DC, całkowity pobór mocy do 45 W
Ochrona: ESD do 6kV
Temperatura pracy: 0°C - 50°C, wilgotność do 95%
Wymiary: 440 x 200 x 44,5 mm
Waga: 2745g
Funkcje administracyjne:
Zarządzanie: Konsola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Statyczny routing L3: 32 reguły, 128 interfejsów VLAN
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP/TOS w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 100Kbps - 1000Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Sieć VLAN oparta na podsieci IP
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
W związku z tymRundy RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, wiele do jednego
Agregacja łączy: IEEE 802.3ad LACP, 8 portów w 12 grupach
IGMP Multicast: IGMP v1/ v2/ v3, 255 grup, obsługa trybu IGMP Querier
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, uwierzytelnianie RADIUS
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
