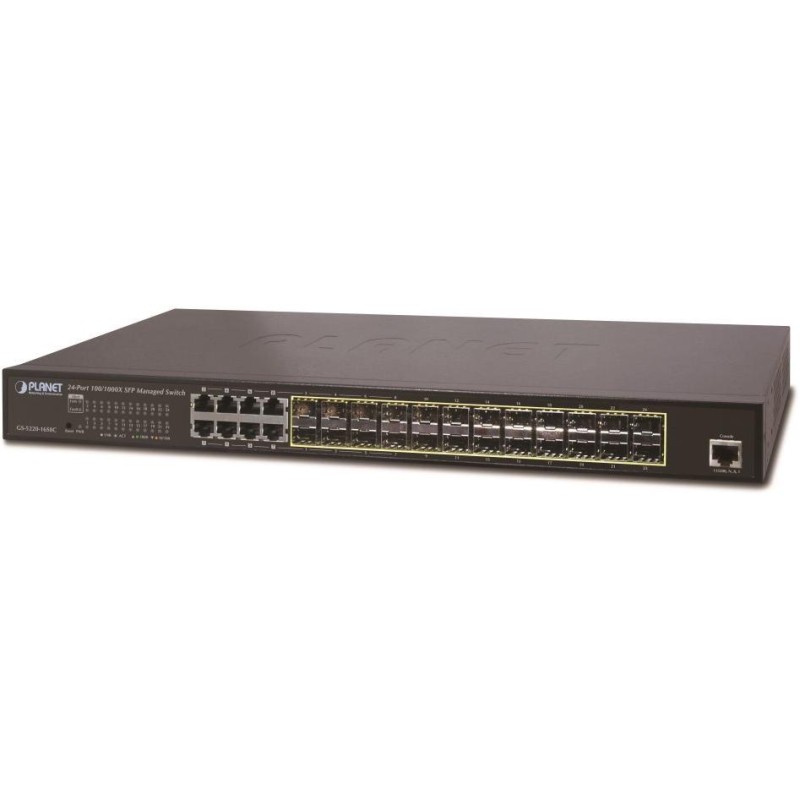

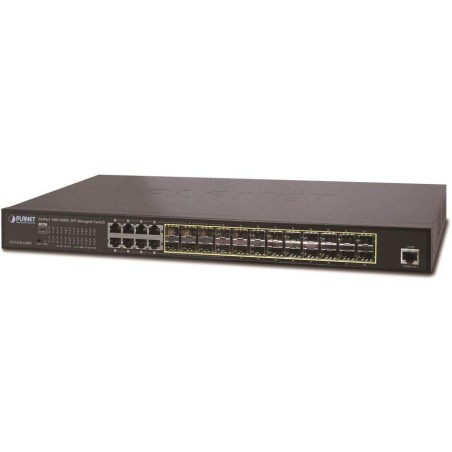

Planét GS-5220-16S8CR L3 switch, 8x1Gb, 24x1Gb SFP, QoS, 2x power-in

PLANET GS-5220-16S8CR

Administrovateľný prepínač so statickým routovaním L3, 24x pozícia pre SFP moduly (podpora DDM pre SFP), 8x 1000Base-T RJ-45 zdieľaných.

VLAN 802.1Q 255 sietí, IGMPv3, QoS, LACP, STP/RSTP/MSTP, DHCP Snooping, Shaper, 802.1x RADIUS, IP/MAC-ACL, SNMP v1/v2/v3, SSH/SSL, duálna podpora.

Diagnostika kabeláže, ESD ochrana na portoch. Rackmount 19"/1U.

Planet GS-5220-16S8C je plne gigabitový 24 portový prepínač. Má 24 portov pre moduly SFP: Tieto moduly môžu byť ako Gigabitové tak aj 100Mbps. Ďalej je vybavený 8 zdieľanými RJ-45 port s autodetekciou 10/100/1000Mbps.

Ponúka rozšírené funkcie "L2-routing", "Port link aggregation", "Q-in-Q VLAN", "private VLAN", "Rapid Spanning Tree Protocol", "Bandwidth control", "IGMP Snooping". Je možné vytvoriť a spravovať až 255 VLAN skupín. Pre "trunkové" spoje je možné vytvoriť až 12 skupín po 8 portoch pre každú skupinu. Prepínač disponuje filtráciou prevádzky na základe IP adries a ďalších parametrov TCP/IP.

Správa prepínača je možná pomocou protokolov IPv4 aj IPv6 súčasne, SNMPv3 a zabezpečene na šifrovanej vrstve SSL/SSH. Funkcia obsahuje vhodné pre integráciu v dátových centrách alebo pre pripojenie a bezpečnú prevádzku koncových užívateľov, je možné riadiť prevádzku na základe QoS, filtrovať a autorizovať prístupy prostredníctvom zoznamu ACL (Access Control List), fyzicky je možné aktivovať porty na základe autentizácie na serveri RADIUS protokolom IEEE 802.1x.

Zdieľané SFP (Small Factor Pluggable) sloty je možné osadiť ľubovoľnými mini-GBIC kompatibilnými s 1000Base-SX/LX, WDM SFP a 100Base-FX.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000Base-T, 24 x SFP 100/1000Base-X, 1 x RJ-45 (RS-232) sériový port konzoly

Pamäť: 16k MAC adries, buffer 16Mb

Priepustnosť: zbernica 48 Gbps, prevádzkovo 35,7 Mpps (64B)

Podpora prenosu: JumboFrame 10KB

Verzia IP protokolu: IPv4, IPv6

Prevedenie: rackmount 1U

Napájanie: interný zdroj 100-240V/50-60Hz AC, duálne s 36-60V DC, celkový príkon do 45W

Ochrana: ESD do 6kV

Prevádzková teplota: 0 ° C - 50 ° C, vlhkosť do 95%

Rozmery: 440 x 200 x 44,5 mm

Hmotnosť: 2745 g

Funkcia administrácie:

Správa: konzola, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3

Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel

L3 statický routing: 32 pravidiel, 128 VLAN rozhranie

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov

MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP/TOS v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenia v rozpätí 100Kbps - 1000Mbps

Podpora VLAN:

IEEE 802.1Q
až 255 VLAN skupín, 4094 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP subnet-based VLAN
Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
pretokolies RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port zrýchlenie: RX, TX, RX+TX, mnoho-to-one

Agregácia liniek: IEEE 802.3ad LACP, 8 portov v 12 skupinách

Multicast IGMP: IGMP v1/ v2/ v3, 255 skupín, podpora režimu IGMP Querier mode

Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS autentifikácia

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)
Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

---

---

---

---

---

---
