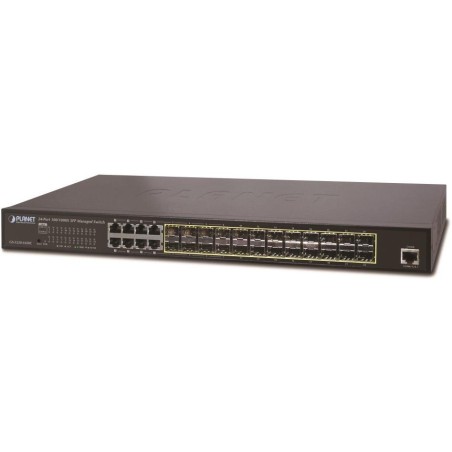

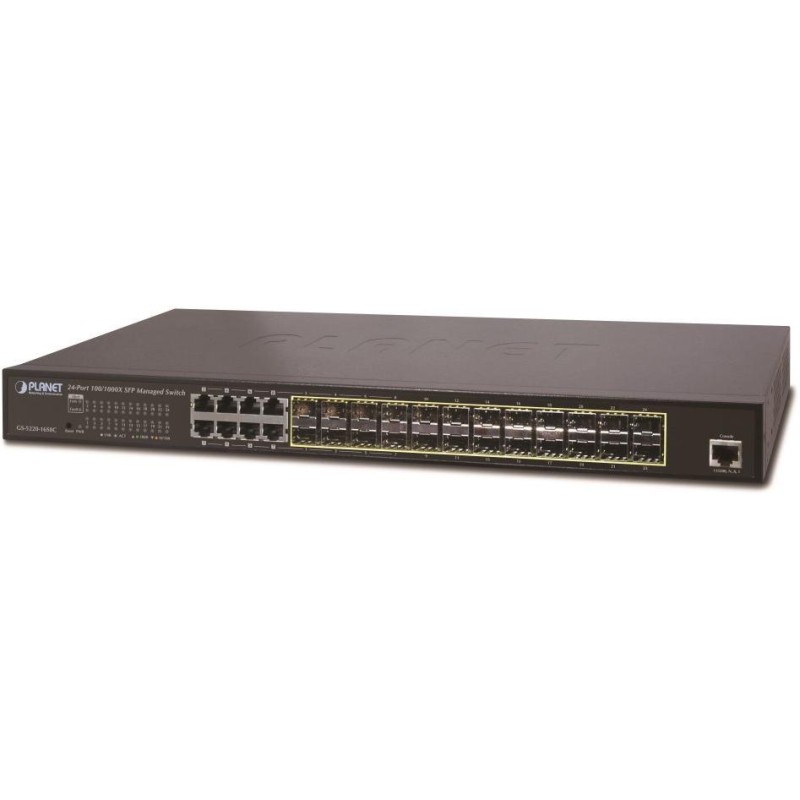

PLANET GS-5220-16S8CR
Verwaltbarer Switch mit statischem L3-Routing, 24x SFP-Modulsteckplätze (DDM-Unterstützung für SFP), 8x 1000Base-T RJ-45 gemeinsam genutzt.
VLAN 802.1Q 255 Netzwerke, IGMPv3, QoS, LACP, STP/RSTP/MSTP, DHCP-Snooping, Shaper, IP+MAC-Bindung, 802.1x RADIUS, IP/MAC-ACL, SNMP v1/v2/v3, SSH/SSL, duale IPv6/IPv4-Unterstützung.
Verkabelungsdiagnose, ESD-Schutz an den Ports. Rackmontage 19"/1U.
Der Planet GS-5220-16S8C ist ein vollwertiger Gigabit-Switch mit 24 Ports. Er verfügt über 24 Ports für SFP-Module: Diese Module können sowohl Gigabit als auch 100 Mbit/s unterstützen. Er ist außerdem mit 8 gemeinsam genutzten RJ-45-Ports mit automatischer Erkennung von 10/100/1000 Mbit/s ausgestattet.
Er bietet erweiterte Funktionen wie L2-Routing, Port Link Aggregation, Q-in-Q VLAN, Private VLAN, Rapid Spanning Tree Protocol, Bandbreitenkontrolle und IGMP Snooping. Bis zu 255 VLAN-Gruppen können erstellt und verwaltet werden. Für Trunk-Verbindungen können bis zu 12 Gruppen mit jeweils 8 Ports erstellt werden. Der Switch verfügt über eine Verkehrsfilterung basierend auf IP-Adressen und anderen TCP/IP-Parametern.
Der Switch kann gleichzeitig über IPv4- und IPv6-Protokolle, SNMPv3 und sicher über eine verschlüsselte SSL/SSH-Schicht verwaltet werden. Zu den Funktionen gehören die Integration in Rechenzentren oder die Anbindung und der sichere Betrieb von Endbenutzern. Er ermöglicht die Steuerung des Datenverkehrs basierend auf QoS, die Filterung und Autorisierung des Zugriffs über ACLs (Access Control Lists) sowie die physische Aktivierung von Ports basierend auf der Authentifizierung auf einem RADIUS-Server über das IEEE 802.1x-Protokoll.
Gemeinsam genutzte SFP-Steckplätze (Small Factor Pluggable) können mit jedem Mini-GBIC bestückt werden, der mit 1000Base-SX/LX, WDM SFP und 100Base-FX kompatibel ist.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8 x RJ-45 10/100/1000Base-T, 24 x SFP 100/1000Base-X, 1 x RJ-45 (RS-232) serieller Konsolenport
Speicher: 16.000 MAC-Adressen, 16 MB Puffer
Durchsatz: 48 Gbit/s Bus, betriebsbereit 35,7 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Rackmount 1HE
Stromversorgung: intern 100–240 V/50–60 Hz AC, dual mit 36–60 V DC, Gesamtstromverbrauch bis zu 45 W
Schutz: ESD bis zu 6kV
Betriebstemperatur: 0°C – 50°C, Luftfeuchtigkeit bis 95%
Abmessungen: 440 x 200 x 44,5 mm
Gewicht: 2745 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
Statisches L3-Routing: 32 Regeln, 128 VLAN-Schnittstellen
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP/TOS im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 100 Kbps – 1000 Mbit/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, 4094 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
IP-Subnetz-basiertes VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
daherRSTP-Runden, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, viele-zu-eins
Link Aggregation: IEEE 802.3ad LACP, 8 Ports in 12 Gruppen
IGMP Multicast: IGMP v1/ v2/ v3, 255 Gruppen, Unterstützung für IGMP-Querier-Modus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS-Authentifizierung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
