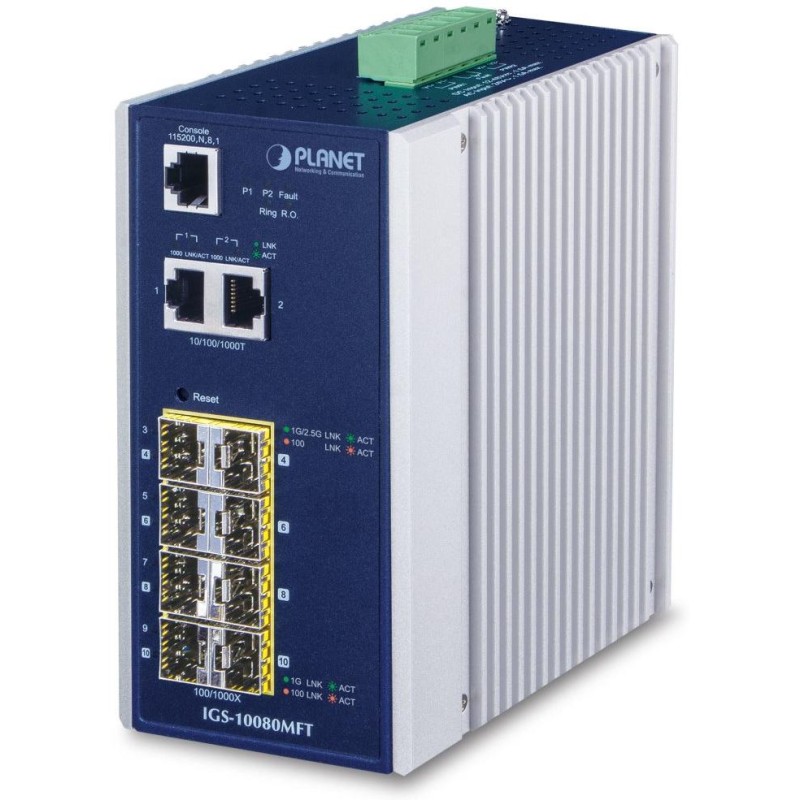

PLANETA IGS-10080MFT
Przemysłowy zarządzalny przełącznik i konwerter 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T , obsługa IPv6.
Zarządzanie Web/SNMPv3, 255 sieci VLAN 802.1Q, Spanning Tree, Rapid Spanning Tree, agregacja linii 802.3ad LACP, kształtowanie portów, QoS, DHCP snoopinp, LLDP, pierścień ERPS (ITU-T G.8032) , obsługa MODBUS i 1588 v2 PTP (Precision Time Protocol).
Możliwość zasilania redundantnego w zakresie 12-48 V DC lub 24 V AC, stopień ochrony IP30, obudowa aluminiowa, temperatura pracy -40~75°C.
Diagnostyka okablowania. Ochrona przeciwprzepięciowa ESD+EFT LAN i porty zasilania do 6kV. Montaż na szynie DIN lub na ścianie.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
IGS-10080MFT nadaje się do budowy sieci FTTH lub może być stosowany do łączenia urządzeń końcowych w wymagających technicznie i operacyjnie warunkach za pomocą ścieżki optycznej. Ponadto jest wyposażony w redundancję, oprócz znanej metody Spanning Tree (której czas odzyskiwania jest rzędu sekund), przede wszystkim ze specjalistyczną funkcją „Redundant ring”, która ma czas odzyskiwania i znajdowania nowej ścieżki do 300 ms.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T
Pamięć: 8k adresów MAC
Przepustowość: magistrala 26 Gbps, operacyjna 19,3 Mpps (64B)
Obsługa transmisji: JumboFrame 9KB
Wersja protokołu IP: IPv4, IPv6
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: AC 24 V lub DC 12-48 V redundantne, możliwość podłączenia z dwóch różnych źródeł (brak w zestawie), całkowity pobór mocy do 13,92 W
Ochrona: ESD do 6 kV, EFT do 6 kV, zabezpieczenie przed odwrotną polaryzacją, podłączenie zasilania na listwie zaciskowej, lokalizacja na dolnym panelu (nie przeszkadza w montażu na ścianie), przełączający przekaźnik alarmowy (24 V/1 A) w przypadku awarii głównego zasilania
Temperatura pracy: -40 do 75°C
Wymiary: 152 x 107,3 x 76,8 mm
Waga: 1036g
Funkcje administracyjne:
Zarządzanie: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Kontrola dostępu: protokół ACL oparty na IP i MAC, 256 reguł
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP, protokołu, portu, flag TCP
MAC ACL, filtrowanie ruchu według adresu MAC, identyfikatora VLAN i kombinacji flag priorytetowych
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu według portu, DSCP w pakiecie IP, znaczniki 802.1p lub 802.1Q
Ustawienia
kształtowania portu w zakresie 500Kb - 1000Mbps
Obsługa sieci VLAN: IEEE 802.1Q
do 255 grup VLAN, do 4095 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna sieć VLAN
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
Rejestracja sieci VLAN multicast
Protokół drzewa rozpinającego: Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, RX+TX, jeden do jednego
Agregacja łączy: IEEE 802.3ad LACP, do 5 grup po 10 portów
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup, obsługa trybu zapytania IGMP
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, RADIUS, powiązanie IP/MAC
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN:
Montaż na ścianie przy użyciu dołączonej ramy:
