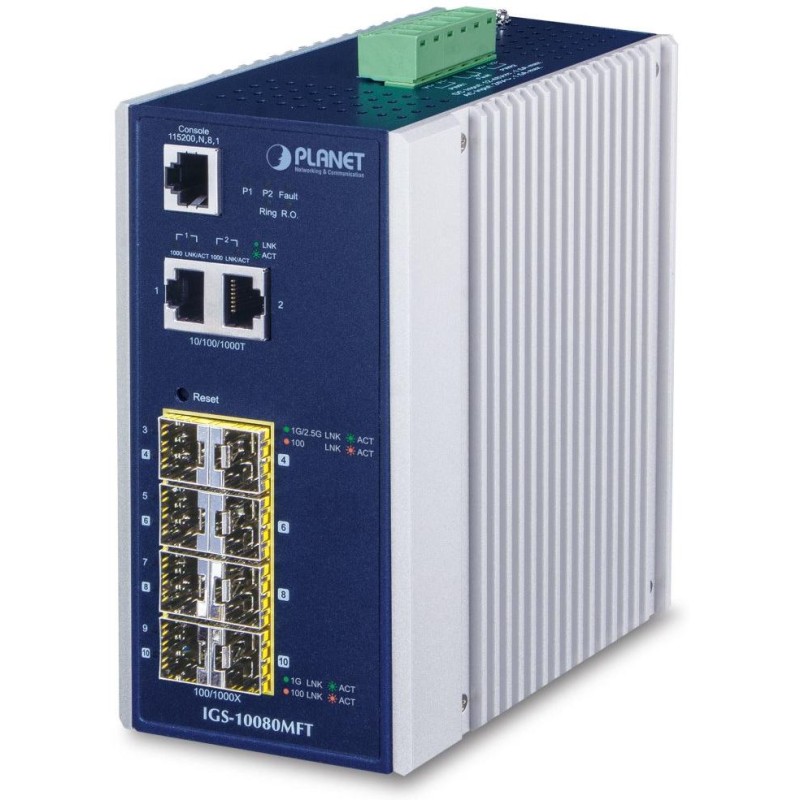

Planet IGS-10080MFT priemyselný L3 switch, 2x1Gb, 6x1Gb SFP, 2x2.5Gb SFP, 12-48VDC, -40 ~ 75 ° C, IP30

PLANET IGS-10080MFT

Priemyselný spravovateľný prepínač a konvertor 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T , podpora IPv6.

Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snoopinp, LLDP, ERPS Ring (ITU-T G.8032) , podpora MODBUS Protocol).

Možnosť redundantného napájania v rozsahu 12-48 V DC alebo AC 24 V, krytie IP30, hliníková skriňa, pracovná teplota -40 ~ 75 °C.

Diagnostika kabeláže. Prepäťová ochrana ESD+EFT LAN aj napájacích portov do 6kV.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojenia systémov s veľmi nízkou dobou zotavenia.

IGS-10080MFT je vhodný na budovanie FTTH sietí alebo ho možno aplikovať na pripojenie koncových zariadení v technicky a prevádzkovo náročných podmienkach optickou cestou.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T

Pamäť: 8k MAC adries

Priepustnosť: zbernica 26 Gbps, prevádzkovo 19,3 Mpps (64B)

Podpora prenosu: JumboFrame 9KB

Verzia IP protokolu: IPv4, IPv6

Prevedenie: DIN lišta, na stenu

Napájanie: AC 24 V alebo DC 12-48 V redundantné, pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia), celkový príkon do 13,92 W

Ochrana: ESD do 6kV, EFT do 6kV, ochrana proti prepólovaniu, pripojenie napájania na svorkovnicu, umiestnenie na spodnom paneli (neprekáža pri montáži na stenu), spínacie poplachové relé (24V/1A) pri výpadku primárneho napájania

Prevádzková teplota: -40 až 75 °C

Rozmery: 152 x 107,3 x 76,8 mm

Hmotnosť: 1036 g

Funkcia administrácie:

Správa: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3

Riadenie prístupu: Protokol ACL založený na IP a MAC, 256 pravidiel

ACL filter a bonding:

IP ACL, filtrácia prevádzok podľa IP adresy, protokolu, portu, TCP príznakov
MAC ACL, filtrácia prevádzok podľa MAC adresy, podľa VLAN ID a kombináciou príznakov priorít

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa portu, DSCP v IP pakete, 802.1p alebo 802.1Q značky

Port shaper nastavenia v rozpätí 500Kb - 1000Mbps

Podpora VLAN:

IEEE 802.1Q
až 255 VLAN skupín, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
Multicast VLAN Registration

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Port zrýchlenia: RX, TX, RX+TX, one to one

Agregácia liniek: IEEE 802.3ad LACP, až 5 skupín po 10 portoch

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín, podpora režimu IGMP querier mode

Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, IP/MAC binding

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

Montáž na DIN lištu:

---

Montáž na stenu pomocou dodaného rámu:
