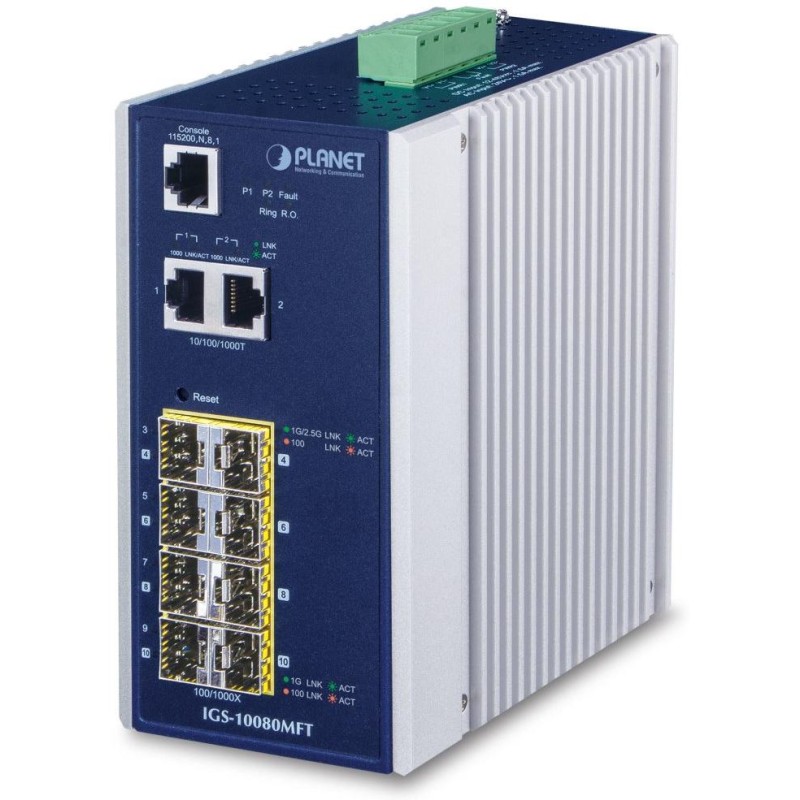

PLANET IGS-10080MFT
Industriell verwalteter Switch und Konverter 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T , IPv6-Unterstützung.
Web-/SNMPv3-Verwaltung, 255 VLAN 802.1Q-Netzwerke, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Leitungsaggregation, Port Shaper, QoS, DHCP Snoopinp, LLDP, ERPS Ring (ITU-T G.8032) , MODBUS-Unterstützung und 1588 v2 PTP (Precision Time Protocol).
Redundante Stromversorgungsoption im Bereich von 12-48 V DC oder 24 V AC, IP30-Schutz, Aluminiumgehäuse, Betriebstemperatur -40~75°C.
Verkabelungsdiagnose. Überspannungsschutz ESD+EFT LAN und Stromanschlüsse bis zu 6 kV. DIN-Schienen- oder Wandmontage.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
IGS-10080MFT eignet sich für den Aufbau von FTTH-Netzen und kann für den Anschluss von Endgeräten unter technisch und betrieblich anspruchsvollen Bedingungen über optische Verbindungen eingesetzt werden. Darüber hinaus ist es für Redundanz ausgestattet, zusätzlich zum bekannten Spanning Tree-Verfahren (mit Wiederherstellungszeiten im Sekundenbereich), insbesondere mit einer speziellen „Redundant Ring“-Funktion, die eine Wiederherstellungszeit und die Suche nach einem neuen Pfad von bis zu 300 ms ermöglicht.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 2x SFP 100/1000/2500 Base-X, 6x SFP 100/1000 Base-X, 2x RJ-45 10/100/1000 Base-T
Speicher: 8k MAC-Adressen
Durchsatz: 26 Gbit/s Bus, betriebsbereit 19,3 Mpps (64B)
Übertragungsunterstützung: JumboFrame 9KB
IP-Protokollversion: IPv4, IPv6
Ausführung: Hutschiene, Wandmontage
Stromversorgung: AC 24 V oder DC 12-48 V redundant, Anschluss von zwei verschiedenen Quellen möglich (nicht im Lieferumfang enthalten), Gesamtleistungsaufnahme bis zu 13,92 W
Schutz: ESD bis 6kV, EFT bis 6kV, Verpolungsschutz, Stromanschluss am Klemmenblock, Platzierung auf der Bodenplatte (beeinträchtigt die Wandmontage nicht), Schaltalarmrelais (24V/1A) bei Ausfall der Primärstromversorgung
Betriebstemperatur: -40 bis 75 °C
Abmessungen: 152 x 107,3 x 76,8 mm
Gewicht: 1036 g
Verwaltungsfunktionen:
Verwaltung: Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, 256 Regeln
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse, Protokoll, Port, TCP-Flags
MAC ACL, Verkehrsfilterung nach MAC-Adresse, nach VLAN-ID und nach Kombination von Prioritätsflags
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung nach Port, DSCP im IP-Paket, 802.1p- oder 802.1Q-Tags
Port-Shaper -Einstellungen im Bereich von 500 KB – 1000 Mbit/s
VLAN-Unterstützung: IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4095 VLAN-IDs
Q-in-Q-Tunneling
Privates VLAN
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprach-VLAN
Multicast-VLAN-Registrierung
Spanning Tree-Protokoll: STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Portspiegelung: RX, TX, RX+TX, eins zu eins
Link Aggregation: IEEE 802.3ad LACP, bis zu 5 Gruppen mit je 10 Ports
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen, Unterstützung für IGMP-Abfragemodus
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, IP/MAC-Bindung
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage:
Wandmontage mittels mitgeliefertem Rahmen:
