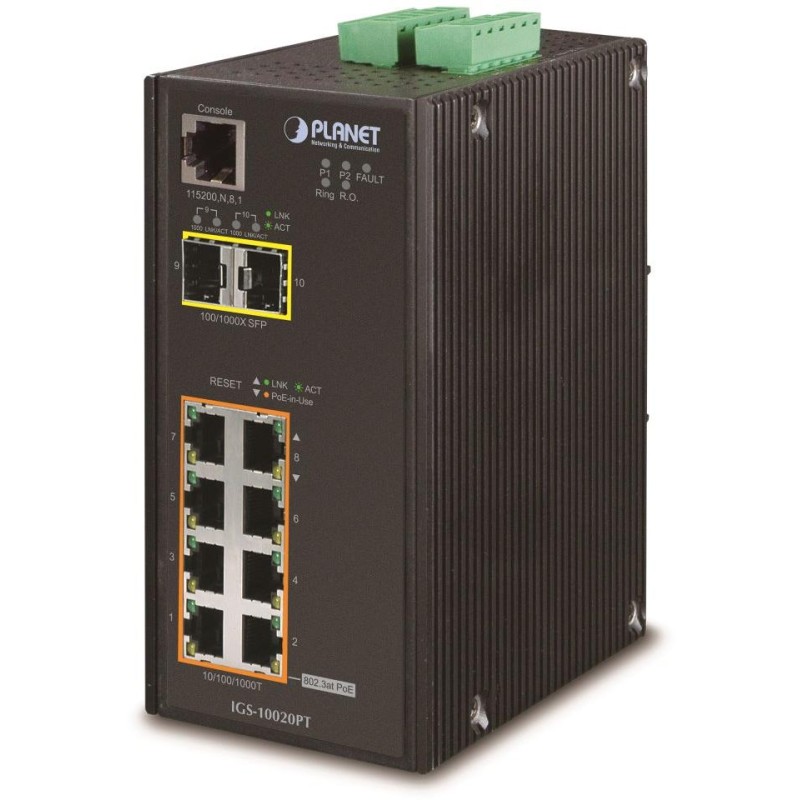

PLANETA IGS-10020PT
Przemysłowy przełącznik zarządzalny 8x 10/100/1000Base-T, 2x SFP 100/1000Base-X, w tym iniektory PoE IEEE 802.3at, moc do 240 W.
Obsługa protokołu IPv6, zarządzanie Web/SNMPv3, 255 sieci VLAN 802.1Q, protokół Spanning Tree, protokół Rapid Spanning Tree, agregacja łączy LACP 802.3ad, kształtowanie portów, QoS, podsłuch DHCP, LLDP.
ONVIF, wyjście alarmowe w przypadku awarii zasilania, ochrona IP30, obudowa aluminiowa, temperatura pracy -40~75°C. Ochrona przeciwprzepięciowa ESD+EFT Porty LAN i zasilania do 6 kV. Montaż na szynie DIN lub bezpośrednio na ścianie.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokimi zakresami temperatur roboczych, niestabilnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości wielopołączeniowe, aby osiągnąć solidną łączność systemową z bardzo krótkim czasem odzyskiwania.
Oprócz znanej metody Spanning Tree (której czas odzyskiwania wynosi kilka sekund), IGS-10020PT został wyposażony w specjalistyczną funkcję „Redundant Ring” zapewniającą redundancję, której czas odzyskiwania i wyszukiwania nowej ścieżki wynosi do 10 ms.
Jako przełącznik PoE umożliwia bezpośrednie zasilanie maksymalnie 8 urządzeń końcowych zgodnie ze standardem IEEE 802.3at, co czyni go idealnym elementem w zastosowaniach o ograniczonym poborze mocy.
Rozwiązanie Cybersecurity minimalizuje ryzyko bezpieczeństwa, chroni zarządzanie przełącznikami i zwiększa bezpieczeństwo w krytycznych punktach sieci bez dodatkowych kosztów. Obejmuje szereg funkcji, takich jak DHCP Snooping, IP Source Guard i inne.
Specjalne wewnętrzne oprogramowanie ONVIF umożliwia skanowanie sieci w celu wykrycia kamer IP oraz pobieranie informacji z kamer na temat ich działania i zasilania.
Dzięki obsłudze protokołu Modbus TCP/IP możliwa jest komunikacja z systemami wyższego rzędu takimi jak SCADA czy HMI.
Przełączniki serii IGS można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x port konsoli szeregowej RJ-45
Pamięć: 8k adresów MAC
Przepustowość: magistrala 20 Gbps, operacyjna 14,8 Mpps
Obsługa transmisji: JumboFrame 9K
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: zasilacz 48-56 V DC, maks. pobór mocy 207 W (zasilacz nie jest dołączony)
Ochrona: ESD do 6 kV, EFT do 6 kV
Temperatura pracy: -40°C - 75°C, wilgotność do 95%
Wymiary: 152 x 107 x 72 mm
Waga: 1032g
Funkcje administracyjne:
Zarządzanie: konsola przez RS232, Telnet, Web, SNMP v1, v2c, SSH/SSL
Kontrola dostępu: protokół ACL oparty na IP i MAC, do 123 wpisów
Priorytetyzacja ruchu QoS: 8 poziomów, priorytetyzacja ruchu zgodnie z 802.1pa zgodnie z ToS/DS w pakiecie IP, możliwość ustawienia limitów pakietów wysyłanych na port i zgodnie z zasadami QoS
Kształtownik portu tak
Obsługa sieci VLAN:
IEEE 802.1Q
do 255 grup VLAN, do 4094 identyfikatorów VLAN
Tunelowanie Q-w-Q
Prywatna krawędź sieci VLAN (PVE)
Sieć VLAN oparta na adresie MAC
VLAN oparty na protokole
Sieć VLAN oparta na głosie
Sieć VLAN multicast
Protokół drzewa rozpinającegoprzełęcz:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Rapid Spanning Tree IEEE 802.1s
Dublowanie portów: RX, TX, oba
Agregacja łączy: IEEE 802.3ad LACP/statyczny trunk, 8 portów w 5 grupach
Multicast IGMP: IGMP v1/ v2/ v3, do 255 grup
Uwierzytelnianie podłączonych urządzeń: RADIUS, TACACS+, SNMP v3
DHCP Snooping: tak (blokowanie obcych serwerów DHCP)
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, określa długość okablowania i możliwą odległość do miejsca uszkodzenia
Funkcja POE:
Całkowita moc wyjściowa: 240 W, IEEE 802.3at
Ilość wtryskiwaczy: 8 x do 26 W
Typ zasilania: End-span
Funkcje zaawansowane:
zintegrowany harmonogram do zaplanowanego wyłączania zasilanych elementów końcowych
wewnętrzna ochrona termiczna
automatyczne wykrywanie urządzeń zasilanych
wykrywanie aktywności urządzeń zasilanych za pomocą protokołu ICMP, w przypadku braku odpowiedzi możliwe jest ponowne uruchomienie poprzez odłączenie zasilania
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm na wszystkie elementy narażone na uderzenia.
urządzenie jest odporne na wibracje (IEC-60068-2-6)
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g, (IEC-60068-2-27)
bezpieczeństwo elektryczne zgodnie z normą CE EN-60950
Zgodność elektroniczna EMC (EMI):
ČSN EN 55032:2015+AC 2016 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
Wymagania dotyczące odporności EMC (EMS):
ČSN EN 55024 A1:2015 – Sprzęt informatyczny
ČSN EN 55035:2017 - Kompatybilność elektromagnetyczna urządzeń multimedialnych
ČSN EN 61000-4-2:2008 - Wyładowania elektrostatyczne ESD
ČSN EN 61000-4-3 A2:2010 - Pola elektromagnetyczne o częstotliwości radiowej promieniowane
ČSN EN 61000-4-4:2012 - Szybkie przejściowe stany elektryczne EFT
ČSN EN 61000-4-5:2014 - Udar i przepięcie
ČSN EN 61000-4-6:2013 - Odporność na zaburzenia przewodzone indukowane przez pola o częstotliwości radiowej
ČSN EN 61000-4-8:2009 - Pole magnetyczne o częstotliwości sieciowej
ČSN EN 61000-4-11:2004 - Krótkotrwałe zapady napięcia, krótkie przerwy i powolne zmiany napięcia
Montaż na szynie DIN:
Montaż na ścianie przy użyciu dołączonej ramy:
