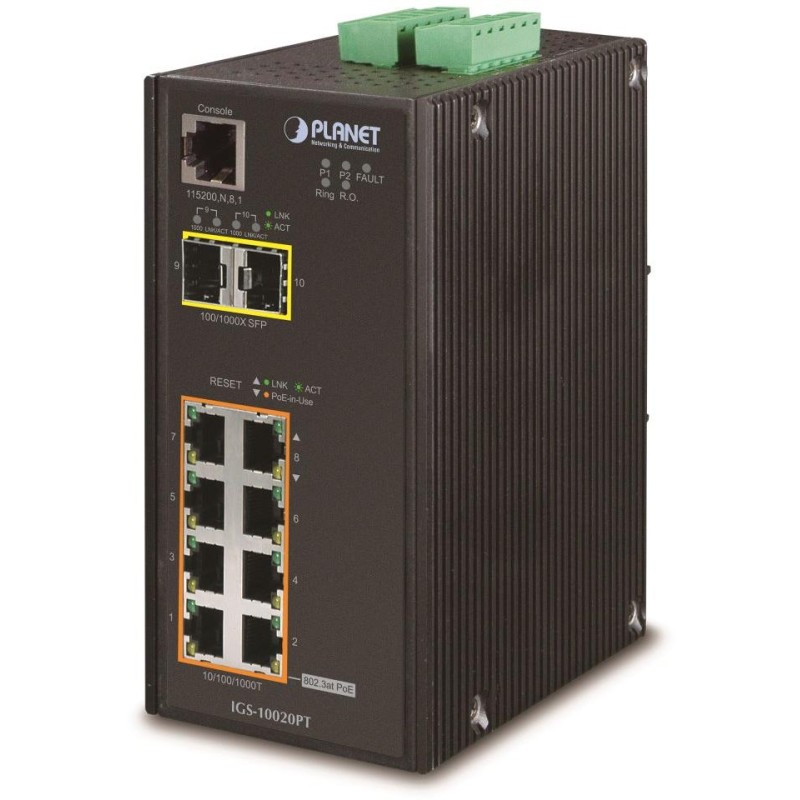

Planet IGS-10020PT priemyselný L3 switch, 8x1Gb, 2x2.5Gb SFP, 8x PoE 802.3at 240W, 48-54VDC, -40 ~ 75 ° C, IP30

PLANET IGS-10020PT

Priemyselný spravovateľný prepínač 8x 10/100/1000Base-T, 2x SFP 100/1000Base-X, vrátane PoE IEEE 802.3at injektorov, výkon až 240 W.

Podpora IPv6, Web/SNMPv3 manažment, 255 VLAN 802.1Q sietí, Spanning Tree, Rapid Spanning Tree, agregácia liniek 802.3ad LACP, Port shaper, QoS, DHCP snooping, LLDP.

ONVIF, Alarmový výstup pri výpadku, krytie IP30, hliníková skriňa, pracovná teplota -40 ~ 75 °C. Prepäťová ochrana ESD+EFT LAN aj napájacích portov do 6 kV. Montáž na DIN lištu alebo priamo na stenu.

Inteligentné prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

IGS-10020PT je vybavený pre redundanciu okrem dobre známej metódy Spanning Tree (ktorej doba zotavenia je niekoľko sekúnd) predovšetkým špecializovanou funkciou "Redundant ring" ktorá má dobu zotavenia a nájdenie novej cesty do 10 ms.

Ako PoE prepínač umožňuje priamo napájať až 8 koncových zariadení podľa normy IEEE 802.3at, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania.

Funkcia Cybersecurity Solution minimalizuje bezpečnostné riziká, chráni správu switchov a zvyšuje bezpečnosť v kritických bodoch siete bez dodatočných nákladov. Zahŕňa množstvo funkcií, ako je DHCP Snooping, IP Source Guard a mnohé ďalšie.

Špeciálny interný ONVIF softvér umožňuje scanovať sieť pre detekciu IP kamier, je schopný získať info z kamier o ich prevádzke a napájaní.

Vďaka podpore protokolu Modbus TCP/IP je možné komunikovať s nadradenými systémami ako je napr. SCADA či HMI.

Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 sériový port konzoly

Pamäť: 8k MAC adries

Priepustnosť: zbernica 20 Gbps, prevádzkovo 14,8 Mpps

Podpora prenosu: JumboFrame 9K

Prevedenie: DIN lišta, na stenu

Napájanie: zdroj 48-56 V DC, spotreba max. 207 W (zdroj nie je súčasťou balenia)

Ochrana: ESD do 6 kV, EFT do 6 kV

Prevádzková teplota: -40 °C - 75 °C, vlhkosť do 95 %

Rozmery: 152 x 107 x 72 mm

Hmotnosť: 1032 g

Funkcia administrácie:

Správa: konzola cez RS232, Telnet, Web, SNMP v1, v2c, SSH/SSL

Riadenie prístupu: Protokol ACL založený na IP a MAC, až 123 záznamov

Priorizácia prevádzky QoS: 8 úrovní, priorizácia prevádzky podľa 802.1pa podľa ToS/DS v IP pakete, možnosť nastavenia obmedzenia posielaných paketov na port a podľa QoS pravidiel

Port shaper áno

Podpora VLAN:

IEEE 802.1Q

až 255 VLAN skupín, až 4094 VLAN ID

Q-in-Q tunelling

Private VLAN Edge (PVE)

MAC based VLAN

Protocol založený VLAN

Voice based VLAN

Multicast VLAN

Spanning Tree Pretocol:

protokol STP, protokol IEEE 802.1d Spanning Tree

protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree

protokol MSTP, protokol IEEE 802.1s Rapid Spanning Tree

Port mirroring: RX, TX, oboje

Agregácia liniek: IEEE 802.3ad LACP/static trunk, 8 portov v 5 skupinách

Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupín

Autentizácia pripojených zariadení: RADIUS, TACACS+, SNMP v3

DHCP Snooping: áno (blokácia cudzích DHCP serverov)

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno, stanovuje dĺžku kabeláže a prípadnú vzdialenosť k poruche

POE funkcie:

Celkový napájací výkon: 240 W, IEEE 802.3at

Počet injektorov: 8 x až 26 W

Typ napájania: End-span

Pokročilé funkcie:

integrovaný plánovač pre plánované vypnutie napájaných koncových prvkov

interná tepelná ochrana

automatická detekcia napájaných zariadení

detekcia aktivity napájaných zariadení pomocou ICMP, pokiaľ nie je odozva, je možné reštartovať odpojením napájania

Priemyselné vlastnosti:

zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti

zariadenie je odolné proti vibráciám (IEC-60068-2-6)

zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):

ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :

ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky

ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení

STN EN 61000-4-2:2008 - Elektrostatický výboj ESD

ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole

ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT

ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie

ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami

ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu

ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

---

---

---

---

---

Montáž na DIN lištu:

---

Montáž na stenu pomocou dodaného rámu:
