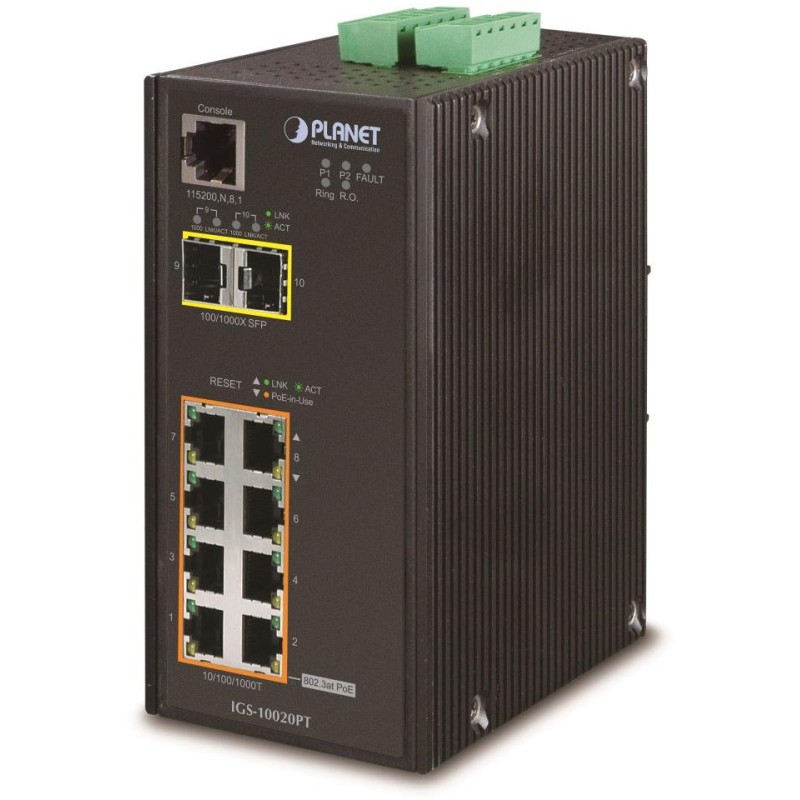

PLANET IGS-10020PT
Industriell verwalteter Switch 8x 10/100/1000Base-T, 2x SFP 100/1000Base-X, einschließlich PoE IEEE 802.3at-Injektoren, Leistung bis zu 240 W.
IPv6-Unterstützung, Web-/SNMPv3-Verwaltung, 255 VLAN 802.1Q-Netzwerke, Spanning Tree, Rapid Spanning Tree, 802.3ad LACP-Link-Aggregation, Port Shaper, QoS, DHCP-Snooping, LLDP.
ONVIF, Alarmausgang bei Stromausfall, IP30-Schutz, Aluminiumgehäuse, Betriebstemperatur -40~75°C. Überspannungsschutz ESD+EFT LAN und Stromanschlüsse bis 6 kV. Montage auf DIN-Schiene oder direkt an der Wand.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großen Betriebstemperaturbereichen, instabiler Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Multi-Konnektivitätsfunktionen für eine robuste Systemkonnektivität mit sehr kurzen Wiederherstellungszeiten.
Zusätzlich zur bekannten Spanning Tree-Methode (deren Wiederherstellungszeit im Sekundenbereich liegt) ist der IGS-10020PT mit einer speziellen „Redundant Ring“-Funktion zur Redundanz ausgestattet, die eine Wiederherstellungszeit und eine neue Pfadfindungszeit von bis zu 10 ms aufweist.
Als PoE-Switch ermöglicht er die direkte Stromversorgung von bis zu 8 Endgeräten nach dem IEEE 802.3at-Standard und ist somit ein ideales Element für Anwendungen mit reduzierten Stromversorgungsmöglichkeiten.
Die Cybersecurity-Lösung minimiert Sicherheitsrisiken, schützt das Switch-Management und erhöht die Sicherheit an kritischen Netzwerkpunkten ohne zusätzliche Kosten. Sie umfasst verschiedene Funktionen wie DHCP-Snooping, IP Source Guard und mehr.
Eine spezielle interne ONVIF-Software ermöglicht das Scannen des Netzwerks nach IP-Kameras und ist in der Lage, von den Kameras Informationen zu deren Betrieb und Stromversorgung abzurufen.
Dank der Unterstützung des Modbus TCP/IP-Protokolls ist die Kommunikation mit übergeordneten Systemen wie SCADA oder HMI möglich.
Die Switches der IGS-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bekannter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Temperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX, 1 x RJ-45 serieller Konsolenport
Speicher: 8k MAC-Adressen
Durchsatz: 20 Gbit/s Bus, betriebsbereit 14,8 Mpps
Übertragungsunterstützung: JumboFrame 9K
Ausführung: Hutschiene, Wandmontage
Stromversorgung: 48-56 V DC Netzteil, max. Verbrauch 207 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 6 kV, EFT bis 6 kV
Betriebstemperatur: -40°C – 75°C, Luftfeuchtigkeit bis zu 95 %
Abmessungen: 152 x 107 x 72 mm
Gewicht: 1032 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RS232, Telnet, Web, SNMP v1, v2c, SSH/SSL
Zugriffskontrolle: IP- und MAC-basiertes ACL-Protokoll, bis zu 123 Einträge
QoS-Verkehrspriorisierung: 8 Stufen, Verkehrspriorisierung gemäß 802.1pa gemäß ToS/DS im IP-Paket, Möglichkeit zur Festlegung von Grenzwerten für gesendete Pakete pro Port und gemäß QoS-Regeln
Portformer ja
VLAN-Unterstützung:
IEEE 802.1Q
bis zu 255 VLAN-Gruppen, bis zu 4094 VLAN-IDs
Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
MAC-basiertes VLAN
Protokollbasiertes VLAN
Sprachbasiertes VLAN
Multicast-VLAN
Spanning Tree ProtoSpalte:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Rapid Spanning Tree-Protokoll
Portspiegelung: RX, TX, beide
Link Aggregation: IEEE 802.3ad LACP/statischer Trunk, 8 Ports in 5 Gruppen
IGMP-Multicast: IGMP v1/ v2/ v3, bis zu 255 Gruppen
Authentifizierung verbundener Geräte: RADIUS, TACACS+, SNMP v3
DHCP Snooping: ja (Blockierung fremder DHCP-Server)
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, ermittelt die Länge der Verkabelung und mögliche Entfernung zum Fehler
POE-Funktion:
Gesamtleistungsabgabe: 240 W, IEEE 802.3at
Anzahl der Injektoren: 8 x bis zu 26 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
integrierter Scheduler zum planmäßigen Herunterfahren von strombetriebenen Endelementen
interner Wärmeschutz
automatische Erkennung von eingeschalteten Geräten
Erkennung der Aktivität von eingeschalteten Geräten mittels ICMP. Wenn keine Antwort erfolgt, kann es durch Trennen der Stromversorgung neu gestartet werden
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile
das Gerät ist vibrationsfest (IEC-60068-2-6)
Das Gerät ist resistent gegen Überlastung, kurzfristige Beschleunigung von 50g, langfristig 4g, (IEC-60068-2-27)
elektrische Sicherheit gemäß CE EN-60950
EMV-Elektronische Verträglichkeit (EMI):
ČSN EN 55032:2015+AC 2016 – Elektromagnetische Verträglichkeit von Multimediageräten
Anforderungen an die EMV-Störfestigkeit (EMS):
ČSN EN 55024 A1:2015 – Informationstechnische Ausrüstung
ČSN EN 55035:2017 – Elektromagnetische Verträglichkeit von Multimediageräten
ČSN EN 61000-4-2:2008 - Elektrostatische Entladung ESD
ČSN EN 61000-4-3 A2:2010 - Abgestrahlte hochfrequente elektromagnetische Felder
ČSN EN 61000-4-4:2012 – Schnelle elektrische Transienten/Bursts EFT
ČSN EN 61000-4-5:2014 - Stoß- und Überspannungsschutz
ČSN EN 61000-4-6:2013 - Störfestigkeit gegen leitungsgebundene Störungen durch Hochfrequenzfelder
ČSN EN 61000-4-8:2009 - Magnetisches Feld mit netzfrequenter Frequenz
ČSN EN 61000-4-11:2004 - Kurzzeitige Spannungseinbrüche, kurze Unterbrechungen und langsame Spannungsänderungen
DIN-Schienenmontage:
Wandmontage mittels mitgeliefertem Rahmen:
