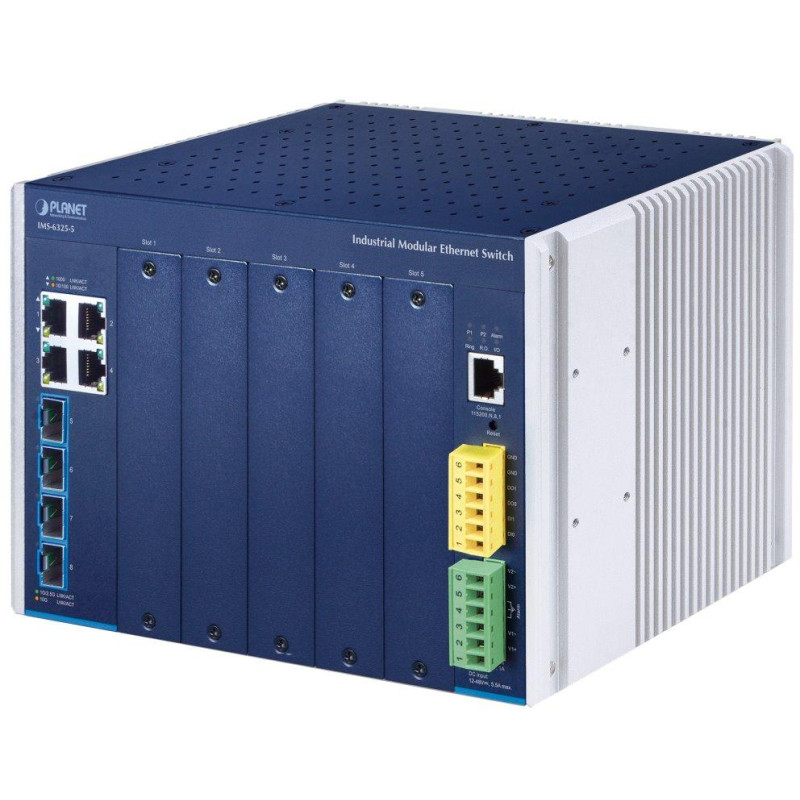

PLANETA IMS-6325-5
Modułowy przemysłowy przełącznik Ethernet to najnowocześniejsze rozwiązanie łączące elastyczność z wysoką wydajnością. Dzięki modułowej konstrukcji obsługuje do 5 wymiennych modułów , co pozwala na dostosowanie go do różnych wymagań sieciowych z opcjami takimi jak optyka 10/100/1000Base-T lub Gigabit SFP. Dwa stałe moduły oferują cztery porty Gigabit RJ-45 i cztery gniazda 10G SFP+ , podczas gdy inny moduł zapewnia cyfrowe wejście i wyjście do sterowania oraz blok zacisków do redundantnego zasilania w zakresie 12-48 V DC .
IMS-6325-5 obejmuje zaawansowane funkcje warstwy 3 , takie jak dynamiczne protokoły routingu IPv6/IPv4 ( OSPFv2/v3 i RIPv2 ), które optymalizują zarządzanie ruchem sieciowym w złożonych środowiskach. Dzięki technologii ITU-G.8032 ERPS Ring z odzyskiwaniem do 10 ms przełącznik ten zapewnia odporną infrastrukturę sieciową. Ponadto oferuje obsługę precyzyjnej synchronizacji czasu (IEEE 1588v2 Precision Time Protocol) i solidne cyberbezpieczeństwo. Jest zaprojektowany do niezawodnej i bezpiecznej pracy w ekstremalnych temperaturach od -40 do 75 °C , co czyni go idealnym rozwiązaniem dla automatyki przemysłowej i aplikacji o znaczeniu krytycznym.
Najważniejsze cechy:
- Modułowa architektura z 5 gniazdami – umożliwia instalację różnych modułów sieciowych zgodnie z konkretnymi potrzebami, zapewniając wysoką elastyczność i skalowalność sieci.
- Gniazda 10G SFP+ umożliwiają szybką transmisję danych – zapewniają niezawodną, szybką łączność o niskim opóźnieniu, idealną do wymagających zastosowań sieciowych, w tym centrów danych i sieci przemysłowych.
- Nadmiarowe zasilanie – zwiększa niezawodność poprzez przełączenie na zapasowe źródło zasilania w przypadku awarii głównego zasilania, gwarantując nieprzerwaną pracę.
- Szeroki zakres temperatur pracy – zaprojektowane do pracy w ekstremalnych warunkach i szerokim zakresie temperatur, idealne do zastosowań przemysłowych w trudnych warunkach.
- Obsługa funkcji warstwy 3 – umożliwia efektywne zarządzanie ruchem sieciowym, optymalizację wydajności i bezpieczeństwo danych w dużych infrastrukturach.
- Bezpieczeństwo i zarządzanie na poziomie przedsiębiorstwa – obsługuje szeroki zakres funkcji bezpieczeństwa, takich jak lista kontroli dostępu (ACL), uwierzytelnianie IEEE 802.1X, podsłuchiwanie DHCP i podsłuchiwanie IGMP, które chronią sieć przed nieautoryzowanym dostępem i atakami.
- Wysoka odporność na czynniki zewnętrzne – solidna konstrukcja chroni przed kurzem, wilgocią i zakłóceniami elektromagnetycznymi, nadaje się do stosowania w wymagających warunkach przemysłowych.
- Obsługa modułów PoE – umożliwia zasilanie podłączonych urządzeń, takich jak kamery IP lub punkty dostępu bezprzewodowego, bez konieczności prowadzenia osobnej linii zasilającej.
- Zaawansowane możliwości routingu warstwy 3 – obsługa protokołów dynamicznego routingu IPv4 OSPFv2, RIPv1/v2 i IPv6 OSPFv3, co umożliwia wydajne zarządzanie ruchem i elastyczne routowanie w różnych środowiskach.
- Wysoka przepustowość routingu VLAN – dzięki obsłudze do 128 interfejsów VLAN i wpisów routingu 4K zapewnia płynną komunikację między sieciami i optymalizuje przepływ danych.
- Wsparcie Protokół Modbus TCP – umożliwia integrację z systemami automatyki przemysłowej w celu efektywnego monitorowania i sterowania.
- Obsługa ERPS (Ethernet Ring Protection Switching) – zapewnia szybkie przywrócenie działania sieci w przypadku awarii, minimalizując przestoje.
- Certyfikacja przemysłowa – spełnia normy i certyfikaty przemysłowe, potwierdzające niezawodność i trwałość w wymagających warunkach.
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 4× 10/100/1000Base-T RJ-45, 4× 10GBase-SR/LR SFP+ sloty, 5× slot na dodatkowy moduł, 1× port szeregowy (RJ-45), 2× wejście cyfrowe, 2× wyjście cyfrowe, 1× 2-stykowe wyjście alarmowe (przekaźnik)
Przepustowość: magistrala 88 Gbps, operacyjna 95,2 Mpps (64 B)
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: podwójne (redundantne), 2× DC 12–48 V, 6-pinowa listwa zaciskowa, pobór mocy do 31,2 W
Ochrona: ESD do 6 kV (kontakt), do 8 kV (powietrze), ochrona przed odwrotną polaryzacją
Temperatura pracy: -40 do +75 °C
Wymiary: 217 × 152 × 135 mm
Waga: 3,59 kg
Możliwość monitorowania za pomocą aplikacji mobilnej CloudViewerPro .
Porty fizyczne
4 porty Ethernet Gigabit RJ-45 10/100/1000Base-T
4 gniazda 10GBase-SR/LR SFP+, wstecznie kompatybilne z 1G/2.5GBASE-X SFP
Możliwość rozbudowy do 5 modułów z różnymi typami interfejsów
1× interfejs konsoli RJ-45-RS-232 do podstawowego zarządzania i konfiguracji
Protokół przemysłowy
Modbus TCP do monitorowania w czasie rzeczywistym w systemie SCADA
Obsługa IEEE 1588v2 PTP z trybami zegara granicznego i transparentnego
Projektowanie i instalacja przemysłowa
Montaż na szynie DIN lub na ścianie z obudową metalową IP30
Konstrukcja bez wentylatora zapewniająca cichą pracę i efektywne odprowadzanie ciepła
Podwójny zasilacz 12-48 V DC z zabezpieczeniem przed odwrotną polaryzacją
Temperatura pracy: od -40°C do 75°C, nadaje się do pracy w trudnych warunkach
Wejścia i wyjścia cyfrowe
2 wejścia cyfrowe
2 wyjścia cyfrowe
Integracja czujnika z systemem alarmowym samochodu
Transmisja alarmów do sieci IP poprzez E-mail i pułapkę SNMP
Trasowanie IP (warstwa 3)
Obsługa dynamicznego routingu IPv4 (RIPv1/v2, OSPFv2) i IPv6 (OSPFv3)
Sprzętowy statyczny routing IPv4/IPv6
Tryb routingu na sieć VLAN
Funkcja przełączania (warstwa 2)
Architektura Store-and-Forward do optymalizacji przepustowości
Wsparcie kontroli burzy
Ulepszona obsługa sieci VLAN (IEEE 802.1Q, Q-in-Q, oparta na adresach MAC, sieć VLAN głosowa)
Protokół Spanning Tree (STP, RSTP, MSTP) z obsługą BPDU Guard
Obsługa agregacji łączy (LACP) i łączy statycznych
Obsługa funkcji kopiowania portów i ochrony przed pętlami
Obsługa pierścienia ITU G.8032 ERPS dla szybkiego odzyskiwania sieci
Jakość usług (QoS)
Kontrola przepustowości portu
8 kolejek priorytetowych na każdym porcie
Obsługa QoS, uwag DSCP, priorytetyzacji ruchu VoIP
Multicast
Obsługa podsłuchu IGMP (v1, v2, v3) i podsłuchu MLD (v1, v2)
Obsługa rejestracji sieci VLAN multicast (MVR)
Bezpieczeństwo
Obsługa uwierzytelniania IEEE 802.1X (na podstawie portu, adresu MAC)
ACL (Lista kontroli dostępu) do kontroli dostępu
Ochrona przed podszywaniem się pod ARP, podsłuchiwaniem DHCP i ochroną źródła IP
Centralny uwierzytelnianie za pomocą RADIUS i TACACS+
Zarządzanie i diagnostyka
Obsługa podwójnego stosu IPv4/IPv6
Zarządzanie za pomocą CLI (konsola/Telnet), Web GUI (HTTP/HTTPS), SNMP v1/v2c/v3
Obsługa SSHv2, TLSv1.2 dla bezpiecznego dostępu
Pułapka SNMP i RMON do monitorowania sieci
Możliwość zdalnego zarządzania przy użyciu PLANET UNI-NMS i innych narzędzi
Funkcje diagnostyczne (SFP-DDM, zdalny ping, test okablowania)
