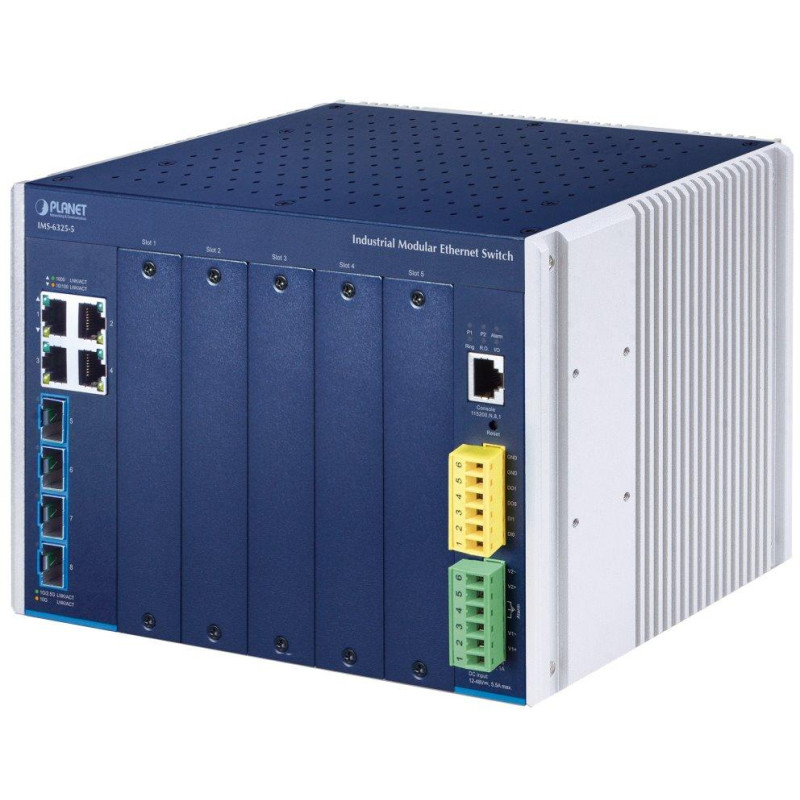

PLANET IMS-6325-5
Der modulare industrielle Ethernet-Switch ist eine innovative Lösung, die Flexibilität mit hoher Leistung verbindet. Dank seines modularen Designs unterstützt er bis zu fünf austauschbare Module und kann so mit Optionen wie 10/100/1000Base-T oder Gigabit-SFP-Optik an unterschiedliche Netzwerkanforderungen angepasst werden. Zwei feste Module bieten vier Gigabit-RJ-45-Ports und vier 10G-SFP+-Steckplätze , während ein weiteres Modul digitale Ein- und Ausgänge zur Steuerung sowie einen Klemmenblock für die redundante Stromversorgung im Bereich von 12–48 V DC bietet.
Der IMS-6325-5 verfügt über erweiterte Layer-3-Funktionen wie dynamische IPv6/IPv4-Routing-Protokolle ( OSPFv2/v3 und RIPv2 ), die das Netzwerkverkehrsmanagement in komplexen Umgebungen optimieren. Dank der ITU-G.8032 ERPS-Ring-Technologie mit bis zu 10 ms Wiederherstellungszeit sorgt dieser Switch für eine robuste Netzwerkinfrastruktur. Darüber hinaus bietet er Unterstützung für präzise Zeitsynchronisation (IEEE 1588v2 Precision Time Protocol) und robuste Cybersicherheit. Er ist für einen zuverlässigen und sicheren Betrieb bei extremen Temperaturen von -40 bis 75 °C ausgelegt und somit die ideale Lösung für die industrielle Automatisierung und unternehmenskritische Anwendungen.
Hauptmerkmale:
- Modulare Architektur mit 5 Steckplätzen – ermöglicht die Installation verschiedener Netzwerkmodule entsprechend den spezifischen Anforderungen und gewährleistet so eine hohe Netzwerkflexibilität und Skalierbarkeit.
- 10G SFP+-Steckplätze für Hochgeschwindigkeitsübertragung – bietet zuverlässige, schnelle Konnektivität mit geringer Latenz, ideal für anspruchsvolle Netzwerkanwendungen, einschließlich Rechenzentren und Industrienetzwerke.
- Redundante Stromversorgung – erhöht die Zuverlässigkeit durch Umschalten auf eine Notstromquelle im Falle eines Stromausfalls und gewährleistet so einen unterbrechungsfreien Betrieb.
- Großer Betriebstemperaturbereich – für den Betrieb unter extremen Bedingungen mit großem Temperaturbereich konzipiert, ideal für industrielle Anwendungen in rauen Umgebungen.
- Unterstützung für Layer-3-Funktionen – ermöglicht effektives Netzwerkverkehrsmanagement, Leistungsoptimierung und Datensicherheit in großen Infrastrukturen.
- Sicherheit und Verwaltung auf Unternehmensebene – unterstützt eine breite Palette von Sicherheitsfunktionen wie Access Control List (ACL), IEEE 802.1X-Authentifizierung, DHCP-Snooping und IGMP-Snooping, die das Netzwerk vor unbefugtem Zugriff und Angriffen schützen.
- Hohe Widerstandsfähigkeit gegen äußere Einflüsse – robuste Konstruktion schützt vor Staub, Feuchtigkeit und elektromagnetischen Störungen, geeignet für den Einsatz in anspruchsvollen Industrieumgebungen.
- Unterstützung für PoE-Module – ermöglicht Ihnen die Stromversorgung angeschlossener Geräte wie IP-Kameras oder drahtloser Zugriffspunkte, ohne dass eine separate Stromleitung erforderlich ist.
- Erweiterte Layer-3-Routing-Funktionen – Unterstützt die dynamischen Routing-Protokolle IPv4 OSPFv2, RIPv1/v2 und IPv6 OSPFv3 und ermöglicht so effizientes Verkehrsmanagement und flexibles Routing in verschiedenen Umgebungen.
- Hohe VLAN-Routing-Kapazität – mit Unterstützung für bis zu 128 VLAN-Schnittstellen und 4K-Routing-Einträge sorgt es für eine reibungslose Kommunikation zwischen Netzwerken und optimiert den Datenfluss.
- Unterstützung Modbus TCP-Protokoll – ermöglicht die Integration mit industriellen Automatisierungssystemen für eine effektive Überwachung und Steuerung.
- ERPS-Unterstützung (Ethernet Ring Protection Switching) – gewährleistet im Falle eines Ausfalls eine schnelle Netzwerkwiederherstellung und minimiert so die Ausfallzeit.
- Industriezertifizierung – erfüllt Industriestandards und Zertifizierungen und bestätigt seine Zuverlässigkeit und Haltbarkeit unter anspruchsvollen Bedingungen.
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 4× 10/100/1000Base-T RJ-45, 4× 10GBase-SR/LR SFP+ Slots, 5× Slot für Zusatzmodul, 1× serieller Port (RJ-45), 2× digitaler Eingang, 2× digitaler Ausgang, 1× 2-Pin-Alarmausgang (Relais)
Durchsatz: 88 Gbit/s Bus, betriebsbereit 95,2 Mpps (64 B)
Ausführung: Hutschiene, Wandmontage
Stromversorgung: dual (redundant), 2× DC 12–48 V, 6-poliger Klemmenblock, Leistungsaufnahme bis zu 31,2 W
Schutz: ESD bis 6 kV (Kontakt), bis 8 kV (Luft), Verpolungsschutz
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 217 × 152 × 135 mm
Gewicht: 3,59 kg
Mögliche Überwachung mit der mobilen Anwendung CloudViewerPro .
Physische Ports
4× 10/100/1000Base-T Gigabit Ethernet RJ-45-Anschlüsse
4× 10GBase-SR/LR SFP+-Steckplätze, abwärtskompatibel mit 1G/2.5GBASE-X SFP
Erweiterbar mit bis zu 5 Modulen mit verschiedenen Schnittstellentypen
1× RJ-45-zu-RS-232-Konsolenschnittstelle für grundlegende Verwaltung und Einrichtung
Industrielle Protokolle
Modbus TCP für Echtzeitüberwachung im SCADA-System
IEEE 1588v2 PTP-Unterstützung mit Boundary- und Transparent-Clock-Modi
Industriedesign und Installation
DIN-Schienen- oder Wandmontage mit IP30-Metallgehäuse
Lüfterloses Design für leisen Betrieb und effiziente Wärmeableitung
Duale 12–48 V DC-Stromversorgung mit Verpolungsschutz
Betriebstemperatur: -40 °C bis 75 °C, geeignet für raue Umgebungen
Digitale Ein- und Ausgänge
2 digitale Eingänge
2 digitale Ausgänge
Sensorintegration in eine Autoalarmanlage
Alarmübermittlung in IP-Netzwerke per E-Mail und SNMP-Trap
IP-Routing (Schicht 3)
Unterstützung für dynamisches Routing von IPv4 (RIPv1/v2, OSPFv2) und IPv6 (OSPFv3)
Hardware-statisches IPv4/IPv6-Routing
Routing-Modus pro VLAN
Switching-Funktion (Layer 2)
Store-and-Forward-Architektur zur Bandbreitenoptimierung
Unterstützung bei der Sturmkontrolle
Erweiterte VLAN-Unterstützung (IEEE 802.1Q, Q-in-Q, MAC-basiert, Voice VLAN)
Spanning Tree Protocols (STP, RSTP, MSTP) mit BPDU Guard-Unterstützung
Unterstützung für Line Aggregation (LACP) und statische Amtsleitungen
Unterstützung für Portspiegelung und Schleifenschutz
ITU G.8032 ERPS Ring-Unterstützung für schnelle Netzwerkwiederherstellung
Dienstqualität (QoS)
Portbandbreitensteuerung
8 Prioritätswarteschlangen an jedem Port
Unterstützung für QoS, DSCP-Remarking, VoIP-Verkehrspriorisierung
Multicast
Unterstützt IGMP-Snooping (v1, v2, v3) und MLD-Snooping (v1, v2)
Unterstützung für Multicast-VLAN-Registrierung (MVR)
Sicherheit
IEEE 802.1X-Authentifizierungsunterstützung (portbasiert, MAC-basiert)
ACL (Access Control List) zur Zugriffskontrolle
Schutz vor ARP-Spoofing, DHCP-Snooping und IP Source Guard
Zentral Authentifizierung mit RADIUS und TACACS+
Management und Diagnostik
IPv4/IPv6-Dual-Stack-Unterstützung
Verwaltung über CLI (Konsole/Telnet), Web-GUI (HTTP/HTTPS), SNMP v1/v2c/v3
SSHv2- und TLSv1.2-Unterstützung für sicheren Zugriff
SNMP-Trap und RMON zur Netzwerküberwachung
Fernverwaltung mit PLANET UNI-NMS und anderen Tools möglich
Diagnosefunktionen (SFP-DDM, Remote-Ping, Verkabelungstest)
