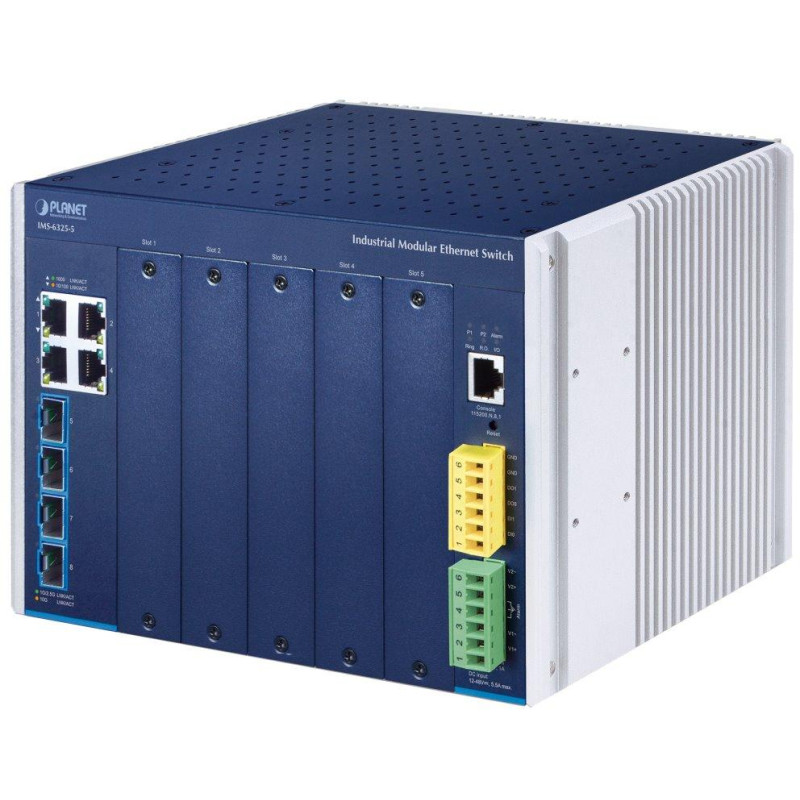

PLANET IMS-6325-5
Modulárny priemyselný Ethernet switch je špičkové riešenie, ktoré kombinuje flexibilitu s vysokým výkonom. Vďaka modulárnemu dizajnu podporuje až 5 vymeniteľných modulov , čo umožňuje prispôsobenie rôznym sieťovým požiadavkám s možnosťami ako 10/100/1000Base-T alebo Gigabit SFP optika. Dva pevné moduly ponúkajú štyri gigabitové porty RJ-45 a štyri 10G SFP+ sloty , zatiaľ čo ďalší modul poskytuje digitálny vstup a výstup pre riadenie a svorkovnicu pre redundantné napájanie v rozmedzí 12–48 V DC .
IMS-6325-5 zahŕňa pokročilé funkcie 3. vrstvy , ako sú dynamické smerovacie protokoly IPv6/IPv4 ( OSPFv2/v3 a RIPv2 ), ktoré optimalizujú správu sieťovej prevádzky v komplexných prostrediach. Vďaka technológii ITU-G.8032 ERPS Ring s obnovou do 10 ms zaisťuje tento switch odolnú sieťovú infraštruktúru. Navyše ponúka podporu pre presnú synchronizáciu času (IEEE 1588v2 Precision Time Protocol) a robustnú kybernetickú bezpečnosť. Je navrhnutý pre spoľahlivú a bezpečnú prevádzku v extrémnych teplotách od -40 do 75 ° C , čo z neho robí ideálne riešenie pre priemyselnú automatizáciu a kritické aplikácie.
Kľúčové vlastnosti:
- Modulárna architektúra s 5 slotmi – umožňuje inštaláciu rôznych sieťových modulov podľa špecifických potrieb, čo zaisťuje vysokú flexibilitu a škálovateľnosť siete.
- 10G SFP+ sloty pre vysokorýchlostný prenos – poskytuje spoľahlivé a rýchle pripojenie s nízkou latenciou, ideálne pre náročné sieťové aplikácie, vrátane dátových centier a priemyselných sietí.
- Podpora redundantného napájania – zvyšuje spoľahlivosť vďaka možnosti prepnutia na záložný zdroj v prípade výpadku hlavného napájania, čím zaisťuje nepretržitú prevádzku.
- Široký teplotný rozsah prevádzky – navrhnutý na prevádzku v extrémnych podmienkach so širokým teplotným rozsahom, ideálny pre priemyselné aplikácie v náročných prostrediach.
- Podpora funkcií 3. vrstvy – umožňuje efektívnu správu sieťovej prevádzky, optimalizáciu výkonu a zaistenie bezpečnosti dát v rozsiahlych infraštruktúrach.
- Bezpečnosť a správa na enterprise úrovni – podporuje širokú škálu bezpečnostných funkcií, ako sú Access Control List (ACL), IEEE 802.1X autentizácia, DHCP Snooping a IGMP Snooping, čo chráni sieť pred neoprávnenými prístupmi a útokmi.
- Vysoká odolnosť voči vonkajším vplyvom – robustná konštrukcia chráni pred prachom, vlhkosťou a elektromagnetickým rušením, vhodná na nasadenie v náročných priemyselných prostrediach.
- Podpora PoE modulov – umožňuje napájať pripojené zariadenia, ako sú IP kamery alebo bezdrôtové prístupové body, bez nutnosti samostatného elektrického vedenia.
- Pokročilé smerovacie funkcie 3. vrstvy – podporuje dynamické smerovacie protokoly IPv4 OSPFv2, RIPv1/v2 a IPv6 OSPFv3, čo umožňuje efektívnu správu prevádzky a flexibilné smerovanie v rôznych prostrediach.
- Vysoká kapacita smerovania VLAN – s podporou až 128 VLAN rozhraní a 4K smerovacích záznamov zaisťuje plynulú komunikáciu medzi sieťami a optimalizáciu toku dát.
- Podpora Modbus TCP protokolu – umožňuje integráciu s priemyselnými automatizačnými systémami pre efektívne monitorovanie a riadenie.
- Podpora ERPS (Ethernet Ring Protection Switching) – zaisťuje rýchlu obnovu siete v prípade výpadku, čím minimalizuje dobu prerušenia prevádzky.
- Certifikácia pre priemyselné použitie - spĺňa priemyselné štandardy a certifikácie, čo potvrdzuje jeho spoľahlivosť a odolnosť v náročných podmienkach.
ZÁKLADNÁ ŠPECIFIKÁCIA
Fyzické vlastnosti:
Porty: 4× 10/100/1000Base-T RJ-45, 4× 10GBase-SR/LR SFP+ sloty, 5× slot pre prídavný modul, 1× sériový port (RJ-45), 2× digitálny vstup, 2× digitálny výstup, 1× 2pin alarm výstup
Priepustnosť: zbernica 88 Gbps, prevádzkovo 95,2 Mpps (64 B)
Prevedenie: DIN lišta, na stenu
Napájanie: duálne (redundantné), 2× DC 12–48 V, 6pin svorkovnica, príkon do 31,2 W
Ochrana: ESD do 6 kV (kontaktne), do 8 kV (vzduchom), ochrana proti prepólovaniu
Prevádzková teplota: -40 až +75 °C
Rozmery: 217 × 152 × 135 mm
Hmotnosť: 3,59 kg
Možný monitoring mobilnou aplikáciou CloudViewerPro .
Fyzické porty
4× 10/100/1000Base-T Gigabit Ethernet RJ-45 porty
4× 10GBase-SR/LR SFP+ sloty, spätne kompatibilný s 1G/2.5GBASE-X SFP
Rozšíriteľný až o 5 modulov s rôznymi typmi rozhrania
1× RJ-45-to-RS-232 konzolové rozhranie pre základnú správu a nastavenie
Priemyselné protokoly
Modbus TCP pre monitorovanie v reálnom čase v systéme SCADA
Podpora IEEE 1588v2 PTP s režimami boundary a transparent clock
Priemyselný dizajn a inštalácia
DIN-lišta alebo montáž na stenu s IP30 kovovým krytom
Bezventilátorový dizajn pre tichú prevádzku a efektívny odvod tepla
Dvojité napájanie 12–48 V DC s ochranou proti prepólovaniu
Prevádzková teplota: -40 °C až 75 °C, vhodný pre náročné prostredie
Digitálne vstupy a výstupy
2 digitálne vstupy
2 digitálne výstupy
Integrácia senzorov do auto-alarmového systému
Prenos alarmov do IP sietí cez E-mail a SNMP trap
IP smerovanie (Layer 3)
Podpora dynamického smerovania IPv4 (RIPv1/v2, OSPFv2) a IPv6 (OSPFv3)
Hardvérové statické smerovanie IPv4/IPv6
Per VLAN režim smerovania
Funkcia prepínania (Layer 2)
Store-and-Forward architektúra pre optimalizáciu šírky pásma
Podpora Storm Control
Rozšírená podpora VLAN (IEEE 802.1Q, Q-in-Q, MAC-based, Voice VLAN)
Spanning Tree Protocols (STP, RSTP, MSTP) s podporou BPDU Guard
Podpora agregácie liniek (LACP) a statických trunkov
Podpora port mirroring a loop protection
Podpora ITU G.8032 ERPS Ring pre rýchle obnovenie siete
Kvalita služieb (QoS)
Riadenie šírky pásma na porte
8 prioritných frontov na každom porte
Podpora QoS, DSCP remarking, prioritizácia VoIP prevádzky
Multicast
Podpora IGMP snooping (v1, v2, v3) a MLD snooping (v1, v2)
Podpora Multicast VLAN Registration (MVR)
Zabezpečenie
Podpora autentizácie IEEE 802.1X (port-based, MAC-based)
ACL (Access Control List) pre riadenie prístupu
Ochrana proti ARP spoofingu, DHCP Snooping a IP Source Guard
Centrálne autentizácia pomocou RADIUS a TACACS+
Správa a diagnostika
Podpora IPv4/IPv6 dual-stack
Správa cez CLI (Console/Telnet), Web GUI (HTTP/HTTPS), SNMP v1/v2c/v3
Podpora SSHv2, TLSv1.2 pre bezpečný prístup
SNMP trap a RMON pre monitorovanie siete
Možnosť vzdialenej správy pomocou PLANET UNI-NMS a ďalších nástrojov
Diagnostické funkcie (SFP-DDM, vzdialený ping, test kabeláže)
