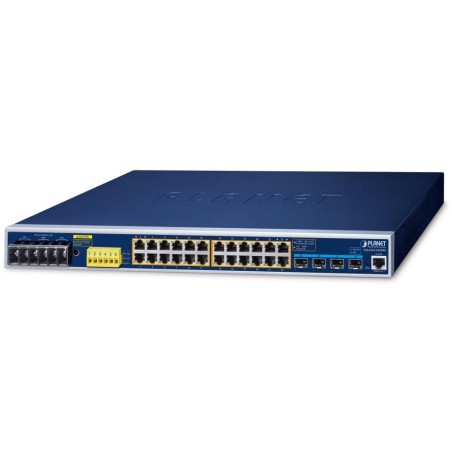

PLANETA IGS-6325-24UP4X
Zarządzany przemysłowy przełącznik PoE L3 z 24× 10/100/1000 Base-T RJ-45, 4× 10G Base-SR/LR SFP+ (wstecznie kompatybilny z 1G/2.5G Base-SX/LX/BX), obsługa diagnostyki DDM. Porty 1–24 obsługują zasilanie PoE++ (802.3af/at/bt), całkowita moc do 1440 W (dla uzyskania maksymalnej mocy wymagane są dwa zasilacze o tym samym napięciu, np. 2× DC 54 V).
Pierścień ERPS (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , wejścia i wyjścia cyfrowe (DI/DO) , funkcje routingu IP warstwy 3, QoS, bezpieczeństwo i inne funkcje.
Podwójne zasilanie w zakresie DC 48–54 V , stopień ochrony IP30 , obudowa aluminiowa, temperatura pracy od -40 do +75 °C , bezwentylatorowy (bez wentylatorów), zabezpieczenie ESD do 4 kV w kontakcie (8 kV w powietrzu), montaż w szafie rack 19" .
Przełącznik obsługuje ONVIF , funkcję specjalnie zaprojektowaną dla kamer IP. Z poziomu GUI klienci mogą wyszukiwać i przeglądać wszystkie dostępne urządzenia ONVIF za pomocą jednego kliknięcia. Ponadto klienci mogą sami przesyłać mapy pięter, co ułatwia wdrażanie monitoringu i innych urządzeń do planowania i kontroli. Ponadto można uzyskać informacje w czasie rzeczywistym i status online/offline.
Inteligentne przełączniki dla przemysłowego Ethernetu są zaprojektowane do trudnych warunków pracy z szerokim zakresem temperatur roboczych, niepewnym zasilaniem i częstymi wstrząsami. Zapewniają również doskonałe możliwości połączeń wielokrotnych, aby osiągnąć solidne połączenie systemowe z bardzo krótkim czasem odzyskiwania.
Jest wyposażony w metodę redundancji wykorzystującą protokół Spanning Tree (którego czas odzyskiwania jest rzędu sekund i ułamków sekund). Routing L3 jest obsługiwany dla maksymalnie 128 reguł i 128 interfejsów VLAN.
Przełączniki serii IGS umożliwiają wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatur roboczych (zwykle aplikacje bezprzewodowe i MAN ISP).
Ich wielką zaletą jest wydłużony średni czas między awariami (MTBF)!
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 24× GbE RJ-45, 4× 10G SFP+, 1× port konsoli RJ-45 (RS-232), 2× wejście cyfrowe DI, 2× wyjście cyfrowe DO, 1× wyjście alarmowe (przekaźnik)
Pamięć: 16 tys. adresów MAC
Przepustowość: magistrala 128 Gbps, operacyjna 95,2 Mpps (64B)
Obsługa transmisji: JumboFrame 10 KB
Projekt: do montażu w szafie 1U
Zasilanie: podwójne, DC 48–54 V, pobór mocy do 20,78 W bez PoE, maks. 1522 W z PoE (zasilacz nie jest dołączony)
Ochrona: ESD do 4 kV DC (kontakt), ESD do 8 kV (powietrze)
Temperatura pracy: -40 do +75 °C
Wymiary: 440 × 300 × 44 mm
Waga: 4051g
Funkcje administracyjne:
Zarządzanie: Konsola, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Kontrola dostępu: ACL oparta na IP/MAC/Ethertype/protokole/VLAN/DSCP/802.1p, do 512 reguł
Trasowanie L3: maks. 128 interfejsów VLAN, 128 wpisów statycznego routingu, 4 tys. wpisów w tabeli routingu, OSPF v2/v3, RIP v1/v2, statyczny routing sprzętowy IPv4/IPv6
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP
MAC ACL, filtrowanie ruchu według adresu MAC
Priorytetyzacja ruchu QoS: klasyfikatorkontrola ruchu, ścisły priorytet i WRR, 8-poziomowy priorytet przełączania (numer portu, priorytet 802.1p, znacznik VLAN 802.1Q, pole DSCP/ToS w pakiecie IP)
Obsługa sieci VLAN:
VLAN zgodny ze standardem IEEE 802.1Q ze znacznikiem
Tunelowanie Q-w-Q IEEE 802.1ad
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
MVR (rejestracja sieci VLAN multicast)
GVRP
Do 4 tys. grup VLAN z 4096 identyfikatorów VLAN
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Obsługa 7 instancji MSTP
Ochrona BPDU, filtrowanie BPDU i transparentne BPDU
Osłona korzeni
Agregacja łączy: IEEE 802.3ad LACP, maks. 14 grup magistrali z maks. 16 portami na grupę
Multicast: IGMP v1/v2/v3, obsługa trybu kwerendy IGMP (do 2 tys. grup), MLD v1/v2, obsługa trybu kwerendy MLD (do 512 grup)
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, RADIUS, TACACS+, MAC
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP-DDM (Digital Diagnostic Monitor)
Funkcja PoE:
Całkowita moc wyjściowa: maks. 1440 W (w zależności od zasilacza), 802.3af, 802.3at, 802.3bt
Maks. 1440 W - wymagane jest podwójne zasilanie o tym samym napięciu (np. 2× DC 54 V)
Maks. 720 W - przy pojedynczym zasilaniu
Zasilacz PoE++ - zalecane napięcie powyżej 52 V DC
Zasilanie: DC 48–54 V, maks. 95 W/port (802.3bt typ 4 lub tryb Force)
Liczba wtryskiwaczy: 24
Typ zasilania: End-span, Mid-span, BT
Funkcje zaawansowane:
PD Alive Sprawdzenie
automatyczne wykrywanie zasilanego urządzenia
zintegrowany harmonogram do planowanego wyłączania zasilanych elementów końcowych
Monitorowanie i zarządzanie PoE
Tryb rozszerzenia PoE
Zaawansowany tryb PoE – Standardowy/Legacy/Force
