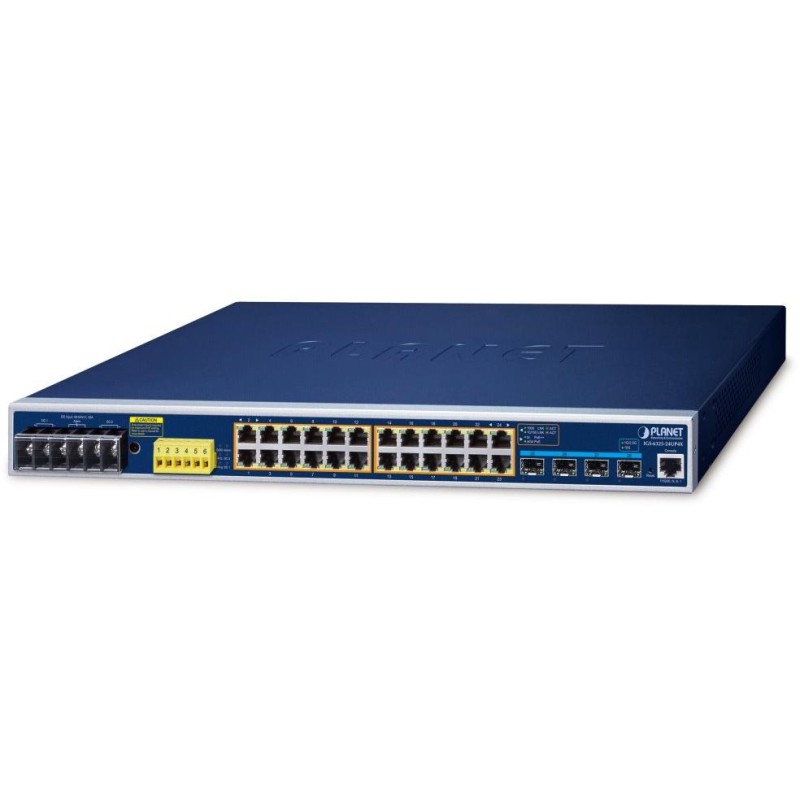

PLANET IGS-6325-24UP4X
Verwalteter industrieller L3-PoE- Switch mit 24× 10/100/1000 Base-T RJ-45, 4× 10G Base-SR/LR SFP+ (abwärtskompatibel mit 1G/2.5G Base-SX/LX/BX), DDM-Diagnoseunterstützung. Ports 1–24 unterstützen PoE++-Stromversorgung (802.3af/at/bt), Gesamtleistung bis zu 1440 W (für maximale Leistung sind zwei Netzteile mit gleicher Spannung erforderlich, z. B. 2× DC 54 V).
ERPS-Ring (ITU-T G.8032 ERPS – Ethernet Ring Protection Switching) , digitale Ein- und Ausgänge (DI/DO) , Layer-3-IP-Routing-Funktionen, QoS, Sicherheit und andere Funktionen.
Doppelte Stromversorgung im Bereich DC 48–54 V , Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , lüfterlos (ohne Lüfter), ESD-Schutz bis 4 kV Kontakt (8 kV Luft), Montage in einem 19"-Rack .
Der Switch unterstützt ONVIF , eine speziell für IP-Kameras entwickelte Funktion. Über die GUI können Kunden alle verfügbaren ONVIF-Geräte mit nur einem Klick suchen und anzeigen. Darüber hinaus können Kunden selbst Grundrisse hochladen, was die Bereitstellung von Überwachungs- und anderen Geräten für Planung und Steuerung erleichtert. Darüber hinaus können Echtzeitinformationen und der Online-/Offline-Status abgerufen werden.
Intelligente Switches für Industrial Ethernet sind für raue Betriebsbedingungen mit großem Temperaturbereich, unsicherer Stromversorgung und häufigen Stößen ausgelegt. Sie bieten zudem hervorragende Mehrfachverbindungsfunktionen für eine robuste Systemverbindung mit sehr kurzer Wiederherstellungszeit.
Es ist mit einer Redundanzmethode ausgestattet, die das Spanning Tree-Protokoll verwendet (dessen Wiederherstellungszeit in der Größenordnung von Sekunden und Sekundenbruchteilen liegt). L3-Routing wird für bis zu 128 Regeln und 128 VLAN-Schnittstellen unterstützt.
Die Switches der IGS-Serie ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für die Installation in Außenschränken mit großen Temperaturschwankungen (typischerweise Wireless- und MAN-ISP-Anwendungen).
Ihr großer Vorteil ist die verlängerte mittlere Betriebsdauer zwischen Ausfällen (MTBF)!
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 24× GbE RJ-45, 4× 10G SFP+, 1× Konsolenport RJ-45 (RS-232), 2× Digitaleingang DI, 2× Digitalausgang DO, 1× Alarmausgang (Relais)
Speicher: 16k MAC-Adressen
Durchsatz: 128 Gbit/s Bus, betriebsbereit 95,2 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Rackmount 1HE
Stromversorgung: dual, DC 48–54 V, Leistungsaufnahme bis zu 20,78 W ohne PoE, max. 1522 W mit PoE (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 4 kV DC (Kontakt), ESD bis 8 kV (Luft)
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 440 × 300 × 44 mm
Gewicht: 4051 g
Verwaltungsfunktionen:
Verwaltung: Konsole, Web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: ACL basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 512 Regeln
L3-Routing: max. 128 VLAN-Schnittstellen, 128 statische Routing-Einträge, 4.000 Routing-Tabelleneinträge, OSPF v2/v3, RIP v1/v2, IPv4/IPv6 HW statisches Routing
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
QoS-Verkehrspriorisierung: KlassifiziererVerkehrskontrolle, strikte Priorität und WRR, 8-stufige Priorität für das Switching (Portnummer, 802.1p-Priorität, 802.1Q-VLAN-Tag, DSCP/ToS-Feld im IP-Paket)
VLAN-Unterstützung:
VLAN nach IEEE 802.1Q-Standard mit Tag
IEEE 802.1ad Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
VLAN basierend auf MAC-Adresse
Protokollbasiertes VLAN
Sprach-VLAN
MVR (Multicast-VLAN-Registrierung)
GVRP
Bis zu 4K VLAN-Gruppen aus 4096 VLAN-IDs
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Unterstützung für 7 MSTP-Instanzen
BPDU Guard, BPDU-Filterung und transparentes BPDU
Wurzelschutz
Link Aggregation: IEEE 802.3ad LACP, max. 14 Trunk-Gruppen mit max. 16 Ports pro Gruppe
Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus (bis zu 2.000 Gruppen), MLD v1/v2, Unterstützung für MLD-Abfragemodus (bis zu 512 Gruppen)
Authentifizierung verbundener Geräte: IEEE 802.1x, RADIUS, TACACS+, MAC
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP-DDM (Digital Diagnostic Monitor)
PoE-Funktion:
Gesamtleistung: max. 1440 W (abhängig vom Netzteil), 802.3af, 802.3at, 802.3bt
Max. 1440 W - doppelte Stromversorgung mit gleicher Spannung erforderlich (z. B. 2× DC 54 V)
Max. 720 W – mit Einzelnetzteil
PoE++ Stromversorgung - Spannung über DC 52 V wird empfohlen
Stromversorgung: DC 48–54 V, max. 95 W/Port (802.3bt Typ 4 oder Force-Modus)
Anzahl der Injektoren: 24
Stromversorgungstyp: Endspan, Midspan, BT
Erweiterte Funktionen:
PD-Alive-Check
automatische Erkennung des eingeschalteten Geräts
integrierter Scheduler für die geplante Abschaltung von stromführenden Endelementen
PoE-Überwachung und -Verwaltung
PoE-Erweiterungsmodus
Erweiterter PoE-Modus – Standard/Legacy/Force
