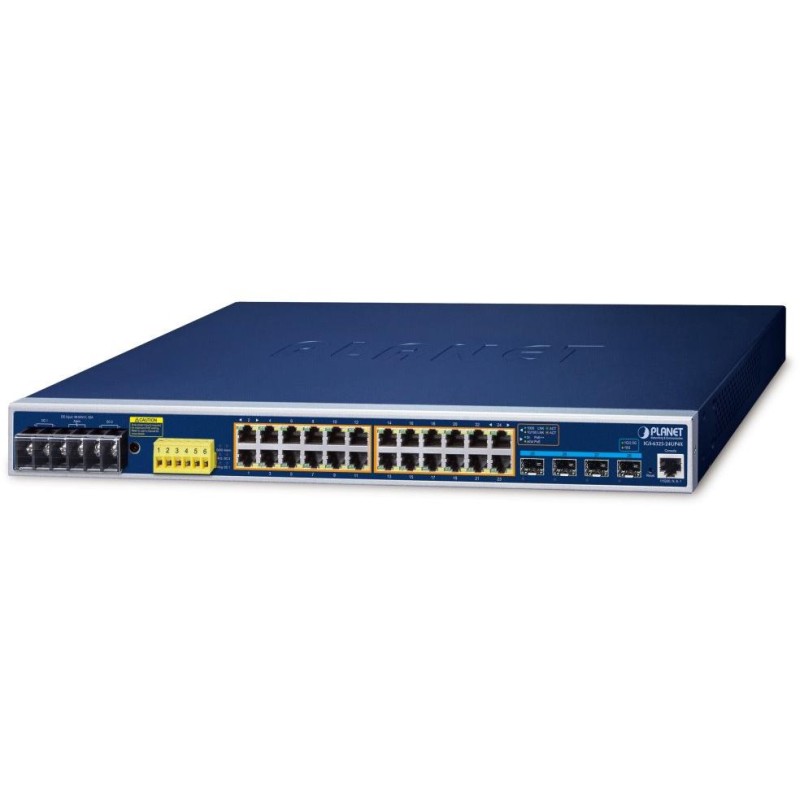

Planet IGS-6325-24UP4X priemyselný L3 switch, 24x1Gb, 4x10Gb SFP+, 24x PoE 802.3bt 720W, -40~75°C, dual 48-54VDC, IP30

PLANET IGS-6325-24UP4X

Spravovateľný priemyselný L3 PoE switch s 24× 10/100/1000 Base-T RJ-45, 4× 10G Base-SR/LR SFP+ (spätne kompatibilný s 1G/2,5G Base-SX/LX/BX), podpora DDM diagnostiky. Porty 1–24 podporujú PoE++ napájanie (802.3af/at/bt), celkový výkon až 1440 W (pre max. výkon je potrebné duálne napájanie s rovnakým napätím, napr. 2× DC 54 V).

ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , digitálne vstupy a výstupy (DI/DO) , funkcie smerovania IP na 3. vrstve, QoS, zabezpečenie a ďalšie funkcie.

Duálne napájanie v rozsahu DC 48–54 V , krytie IP30 , hliníkové telo, pracovná teplota -40 až +75 °C , fanless (bez ventilátorov), ESD ochrana do 4 kV kontaktne (8 kV vzduchom), montáž do 19" racku .

Switch ponúka podporu ONVIF , teda funkciu špeciálne navrhnutú pre IP kamery. Z grafického používateľského rozhrania stačí klientom iba jedno kliknutie pre vyhľadanie a zobrazenie všetkých dostupných ONVIF zariadení. Okrem toho môžu klienti sami nahrávať mapy podlažia, čo uľahčuje nasadenie monitorovacích a ďalších zariadení na účely plánovania a kontroly. Navyše je možné získať informácie v reálnom čase a zistiť stav online/offline.

Inteligentné switche pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi. Zároveň poskytujú vynikajúce možnosti viacnásobných prepojení na dosiahnutie robustnosti prepojení systémov s veľmi nízkou dobou zotavenia.

Je vybavený pre redundanciu metódou s využitím protokolu Spanning Tree (ktorých doba zotavenia je v rade sekúnd a ich zlomkov). Je podporované L3 routovanie pre až 128 pravidiel a 128 VLAN rozhrania.

Switche rady IGS umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

Ich veľkou prednosťou je predĺžená stredná doba medzi výskytom porúch (MTBF)!

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 24× GbE RJ-45, 4× 10G SFP+, 1× konzolový port RJ-45 (RS-232), 2× digitálny vstup DI, 2× digitálny výstup DO, 1× alarm výstup (relé)

Pamäť: 16k MAC adries

Priepustnosť: zbernica 128 Gbps, prevádzkovo 95,2 Mpps (64B)

Podpora prenosu: JumboFrame 10 KB

Prevedenie: rackmount 1U

Napájanie: duálne, DC 48–54 V, príkon do 20,78 W bez PoE, max. 1522 W s PoE (zdroj nie je súčasťou)

Ochrana: ESD do 4 kV DC (kontaktne), ESD do 8 kV (vzduchom)

Prevádzková teplota: -40 až +75 °C

Rozmery: 440 × 300 × 44 mm

Hmotnosť: 4051 g

Funkcia administrácie:

Správa: konzola, web, Telnet, SNMP v1/v2c/v3, SSH v2, TLS v1.2

Riadenie prístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidiel

L3 routing: max. 128 VLAN rozhrania, 128 položiek statického smerovania, 4k položiek smerovacej tabuľky, OSPF v2/v3, RIP v1/v2, IPv4/IPv6 HW statické smerovanie
ACL filter a bonding:


Priorizácia prevádzky QoS: klasifikácia prevádzky, striktná priorita a WRR, 8úrovňová priorita pre prepínanie (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v pakete IP)

Podpora VLAN:


Spanning Tree Protocol:


Agregácia liniek: IEEE 802.3ad LACP, max. 14 trunk skupín s max. 16 porty na každú skupinu

Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 2k skupín), MLD v1/v2, podpora režimu MLD querier mode (až 512 skupín)

Autentizácia pripojených zariadení: IEEE 802.1x, RADIUS, TACACS+, MAC

LLDP: áno (automatická detekcia typu pripojených zariadení)

Diagnostika kabeláže: áno, SFP-DDM (Digital Diagnostic Monitor)

PoE funkcie:

---

---

---

---

---

---

---

---

---

---

---

---
