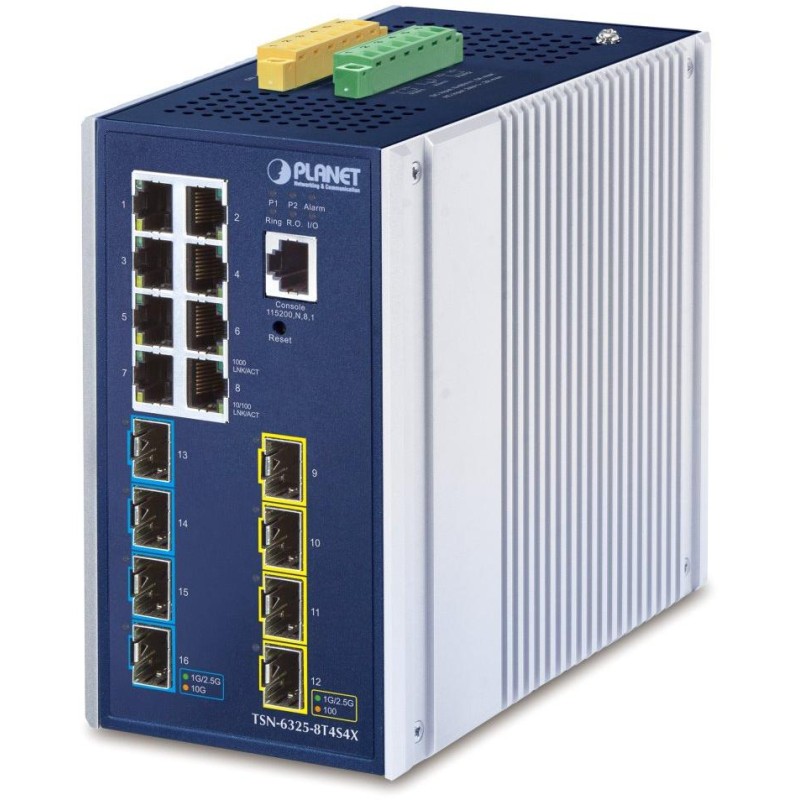

PLANETA TSN-6325-8T4S4X
Innowacyjny przemysłowy przełącznik Ethernet TSN (Time-Sensitive Networking) zapewniający niezawodną transmisję danych wrażliwych na czas. Jest przeznaczony do stabilnej pracy w wymagających środowiskach. Obsługuje wszystkie poziomy sieci automatyki przemysłowej, od magistrali polowej do szkieletu zakładu. Gwarantuje transmisję ruchu end-to-end o wysokim priorytecie i wyjątkowo niskie opóźnienie.
Nowy przemysłowy przełącznik i konwerter L3 dla sieci wrażliwych na czas (TSN), 8× GbE RJ-45, 4× 2.5G Base-X SFP i 4× 10G SFP+ Base-SR/LR (wstecznie kompatybilny z 1000 Base-SX/LX/BX i 2500 Base-X SFP).
Pierścień ERPS (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , solidna konstrukcja przemysłowa, cyfrowe wejścia i wyjścia, funkcje routingu IP warstwy 3, QoS, bezpieczeństwo i inne funkcje.
Podwójne zasilanie w zakresie DC 9-48 V lub AC 24 V , aktywna redundantna ochrona na wypadek zaniku zasilania, stopień ochrony IP30 , obudowa aluminiowa, temperatura pracy od -40 do +75 °C , zabezpieczenie przeciwprzepięciowe (do 6 kV) i ESD do 5 kV , montaż na szynie DIN lub bezpośrednio na ścianie.
Protokół sieciowy zależny od czasu:
Synchronizacja czasu o wysokiej precyzji
• IEEE1588 (znacznik czasu)
• 802.1AS-Rev gPTP (profil domyślny)
Kształtujący
• 802.1Qbv Harmonogramowanie z uwzględnieniem czasu
• Kolejkowanie cykliczne i przekazywanie 802.1Qch
Kontrola strumienia TSN
• Filtrowanie i nadzorowanie strumienia 802.1Qci
Nadmierność
• Replikacja i eliminacja ramek 802.1CB dla zapewnienia redundancji w celu zapewnienia bezproblemowej redundancji
• Obsługa ochrony liniowej i pierścieniowej (standardowa ochrona liniowa i pierścieniowa)
Redukcja opóźnień
• Wyprzedzenie ramki EEE 802.1Qbu
• IEEE 802.3br Przeplatający się ruch ekspresowy (IET)
Przełączniki Ethernetu przemysłowego są projektowane do pracy w trudnych warunkach, w szerokim zakresie temperatur, przy niestabilnym zasilaniu i częstych wstrząsach.
Przełączniki serii IGS/TSN można łatwo zainstalować na standardowej szynie DIN lub bezpośrednio na ścianie, co umożliwia wdrożenie znanej technologii Ethernet w środowiskach przemysłowych. Nadają się również do instalacji w szafach zewnętrznych o dużych wahaniach temperatury roboczej (zwykle aplikacje bezprzewodowe i MAN ISP).
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 8× GbE RJ-45, 4× 2.5G Base-X SFP, 4× 10G SFP+, 1× port konsoli RJ-45
Pamięć: 32 tys. adresów MAC
Przepustowość: magistrala 116 Gbps, operacyjna 86,3 Mpps (64B)
Obsługa transmisji: JumboFrame 10 KB
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: podwójne, DC 9-48 V lub AC 24 V, całkowity pobór mocy maks. 38,2 W (zasilacz nie jest dołączony)
Ochrona: ESD do 5 kV DC, ochrona przeciwprzepięciowa do 6 kV DC
Temperatura pracy: -40 do +75 °C
Wymiary: 152 × 135 × 86 mm
Waga: 1597g
Funkcje administracyjne:
Zarządzanie: konsola przez RJ-45, Telnet, Web, SNMP v1/v2c/v3, STLS w wersji 1.2
Kontrola dostępu: ACL oparta na IP/MAC/Ethertype/protokole/VLAN/DSCP/802.1p, do 512 reguł
Trasowanie L3: maks. 128 interfejsów VLAN, 512 wpisów statycznego routingu, 3072 wpisy w tabeli routingu, OSPF v2/v3, RIP v2, sprzętowy routing statyczny IPv4/IPv6
Filtr ACL i łączenie:
IP ACL, filtrowanie ruchu według adresu IP
MAC ACL, filtrowanie ruchu według adresu MAC
Priorytetyzacja ruchu QoS: klasyfikacja ruchu, ścisły priorytet i WRR, 8-poziomowy priorytet przełączania (numer portu, priorytet 802.1p, znacznik VLAN 802.1Q, pole DSCP/ToS w pakiecie IP)
Obsługa sieci VLAN:
VLAN zgodny ze standardem IEEE 802.1Q ze znacznikiem
Tunelowanie Q-w-Q IEEE 802.1ad
Prywatna krawędź sieci VLAN (PVE)
VLAN oparty na adresie MAC
VLAN oparty na protokole
Sieć VLAN głosowa
VLAN oparty na podsieci IP (IP Subnet)
MVR (rejestracja sieci VLAN multicast)
GVRP
Do 4 tys. grup VLAN z 4095 identyfikatorów VLAN
Protokół drzewa rozpinającego:
Protokół STP, protokół Spanning Tree IEEE 802.1d
Protokół RSTP, protokół Rapid Spanning Tree IEEE 802.1w
Protokół MSTP, protokół Multiple Spanning Tree IEEE 802.1s
Agregacja łączy: IEEE 802.3ad LACP, maks. 8 grup magistrali z maks. 16 portami na grupę
Multicast: IGMP v1/v2/v3, obsługa trybu kwerendy IGMP (do 255 grup), MLD v1/v2, obsługa trybu kwerendy MLD (do 255 grup)
Uwierzytelnianie podłączonych urządzeń: IEEE 802.1x, Local/RADIUS, MAC
LLDP: tak (automatyczne wykrywanie typu podłączonych urządzeń)
Diagnostyka okablowania: tak, SFP-DDM (Digital Diagnostic Monitor)
Nieruchomości przemysłowe:
Urządzenie jest odporne na upadek (IEC-60068-2-32) z wysokości 75 cm w przypadku wszystkich elementów narażonych na uderzenia.
Urządzenie jest odporne na wibracje (IEC-60068-2-6).
Urządzenie jest odporne na przeciążenia, krótkotrwałe przyspieszenie 50g, długotrwałe 4g (IEC-60068-2-27).
Montaż na szynie DIN :
Montaż na ścianie przy użyciu dołączonej ramki :
