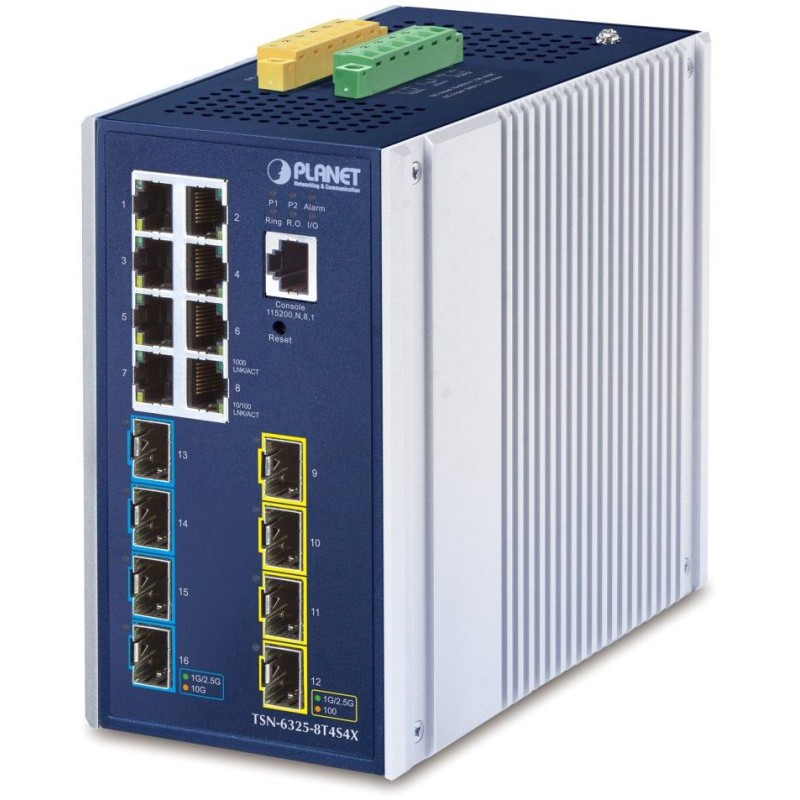

Planet TSN-6325-8T4S4X priemyselný TSN L3 switch, 8x1Gb, 4x2.5Gb SFP, 4x10Gb SFP+

PLANET TSN-6325-8T4S4X

Inovatívny priemyselný ethernetový TSN (Time-Sensitive Networking) prepínač zaručujúci spoľahlivý prenos časovo citlivých dát. Je určený na stabilnú prevádzku v náročnom prostredí. Rieši všetky úrovne priemyselnej automatizačnej siete, od prevádzkovej zbernice až po chrbticovú sieť závodu. Zaručuje prenos prevádzky s vysokou prioritou end-to-end a extrémne nízkou latenciou.

Nový priemyselný L3 prepínač a konvertor pre časovo citlivé siete (TSN), 8× GbE RJ-45, 4× 2.5G Base-X SFP a 4× 10G SFP+ Base-SR/LR (spätne kompatibilný s 1000 Base-SX/LX/BX a 2500 Base-X SFP).

ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , priemyselná odolná konštrukcia, digitálne vstupy a výstupy, funkcie smerovania IP na 3. vrstve, QoS, zabezpečenie a ďalšie funkcie.

Duálne napájanie v rozsahu DC 9-48 V alebo AC 24 V , aktívna redundantná ochrana pri výpadku napájania, krytie IP30 , hliníková skriňa, pracovná teplota -40 až +75 °C , prepäťová (do 6 kV) a ESD ochrana do 5 kV , montáž na DIN lištu alebo priamo na stenu.

Časovo citlivé sieťové protokoly:


High Precision Time Synchronization

• IEEE1588 (Time Stamping)

• 802.1AS-Rev gPTP (predvolený profil)

Shapers

• 802.1Qbv Plánovanie s ohľadom na čas (Time-aware Scheduling)

• 802.1Qch Cyklické radenie a odovzdávanie (Cyclic Queuing and Forwarding)

TSN Stream Policing

• 802.1Qci Filtrovanie a usmerňovanie podľa toku (Per Stream Filtering and Policing)

Redundancy

• 802.1CB Replikácia rámcov a eliminácia redundancie pre bezproblémové zálohovanie

• Podpora lineárnej a kruhovej ochrany (Standard Linear and Ring protection)

Zníženie oneskorenia (Delay Reduction)

• EEE 802.1Qbu Frame Preemption

• IEEE 802.3br Interspersing Express Traffic (IET)

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.

Prepínače radu IGS/TSN sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 8× GbE RJ-45, 4× 2.5G Base-X SFP, 4× 10G SFP+, 1× konzolový port RJ-45

Pamäť: 32k MAC adries

Priepustnosť: zbernica 116 Gbps, prevádzkovo 86,3 Mpps (64B)

Podpora prenosu: JumboFrame 10 KB

Prevedenie: DIN lišta, na stenu

Napájanie: duálne, DC 9-48 V alebo AC 24 V, celkový príkon max. 38,2 W (zdroj nie je súčasťou balenia)

Ochrana: ESD do 5 kV DC, prepäťová ochrana do 6 kV DC

Prevádzková teplota: -40 až +75 °C

Rozmery: 152 × 135 × 86 mm

Hmotnosť: 1597 g

Funkcia administrácie:

Priemyselné vlastnosti:

Zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti.

Zariadenie je odolné proti vibráciám (IEC-60068-2-6).

Zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27).

Montáž na DIN lištu :

Montáž na stenu pomocou dodaného rámu :
