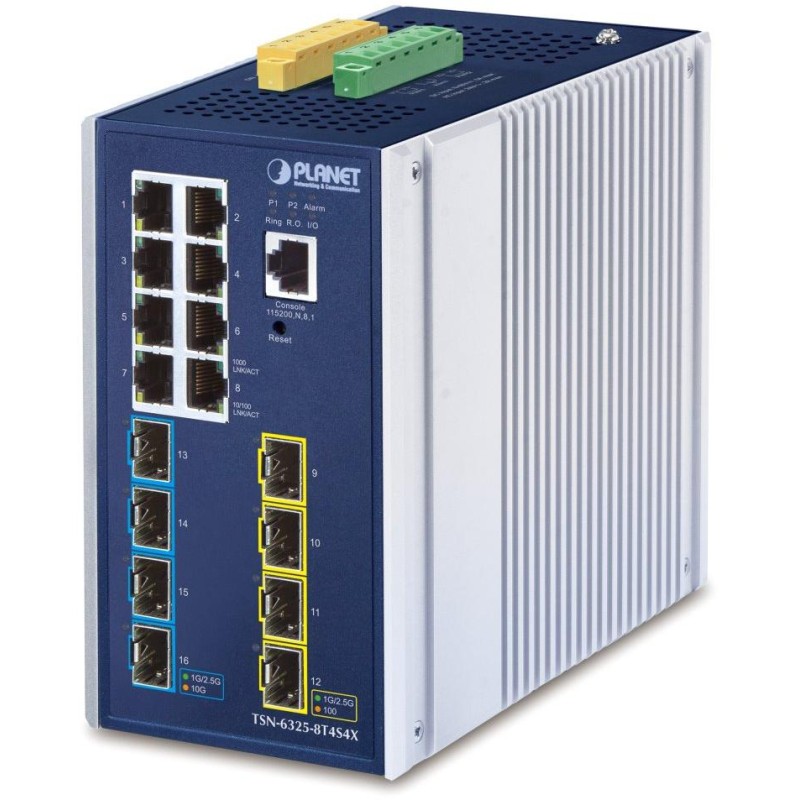

PLANET TSN-6325-8T4S4X
Innovativer Industrial-Ethernet-TSN-Switch (Time-Sensitive Networking) gewährleistet die zuverlässige Übertragung zeitkritischer Daten. Er ist für den stabilen Betrieb in anspruchsvollen Umgebungen konzipiert. Er deckt alle Ebenen des industriellen Automatisierungsnetzwerks ab, vom Feldbus bis zum Anlagen-Backbone. Er garantiert eine durchgängige Datenübermittlung mit hoher Priorität und extrem niedrige Latenzzeiten.
Neuer industrieller L3-Switch und -Konverter für zeitkritische Netzwerke (TSN), 8× GbE RJ-45, 4× 2,5G Base-X SFP und 4× 10G SFP+ Base-SR/LR (abwärtskompatibel mit 1000 Base-SX/LX/BX und 2500 Base-X SFP).
ERPS-Ring (ITU-T G.8032 ERPS – Ethernet Ring Protection Switching) , robustes Industriedesign, digitale Ein- und Ausgänge, Layer 3-IP-Routing-Funktionen, QoS, Sicherheit und andere Funktionen.
Doppelte Stromversorgung im Bereich DC 9-48 V oder AC 24 V , aktiver redundanter Schutz bei Stromausfall, Schutzart IP30 , Aluminiumgehäuse, Betriebstemperatur -40 bis +75 °C , Überspannungs- (bis 6 kV) und ESD-Schutz bis 5 kV , Montage auf einer DIN-Schiene oder direkt an der Wand.
Zeitkritische Netzwerkprotokolle:
Hochpräzise Zeitsynchronisation
• IEEE1588 (Zeitstempelung)
• 802.1AS-Rev gPTP (Standardprofil)
Shaper
• 802.1Qbv Zeitbewusste Planung
• 802.1Qch Zyklische Warteschlangenbildung und Weiterleitung
TSN-Stream-Polizei
• 802.1Qci Filterung und Überwachung pro Stream
Redundanz
• 802.1CB Frame Replication und Elimination for Redundancy für nahtlose Redundanz
• Unterstützung für linearen und Ringschutz (Standard-Linear- und Ringschutz)
Verzögerungsreduzierung
• EEE 802.1Qbu-Frame-Preemption
• IEEE 802.3br Interspersing Express Traffic (IET)
Industrielle Ethernet-Switches sind für raue Betriebsbedingungen mit einem breiten Betriebstemperaturbereich, instabiler Stromversorgung und häufigen Stößen ausgelegt.
Die Switches der IGS/TSN-Serie lassen sich einfach auf einer Standard-DIN-Schiene oder direkt an der Wand montieren und ermöglichen den Einsatz bewährter Ethernet-Technologie in industriellen Umgebungen. Sie eignen sich auch für den Einbau in Außenschränken mit großen Betriebstemperaturschwankungen (typischerweise bei Wireless- und MAN-ISP-Anwendungen).
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Ports: 8× GbE RJ-45, 4× 2,5G Base-X SFP, 4× 10G SFP+, 1× RJ-45-Konsolenport
Speicher: 32k MAC-Adressen
Durchsatz: 116 Gbit/s Bus, betriebsbereit 86,3 Mpps (64B)
Übertragungsunterstützung: JumboFrame 10 KB
Ausführung: Hutschiene, Wandmontage
Stromversorgung: dual, DC 9-48 V oder AC 24 V, Gesamtleistungsaufnahme max. 38,2 W (Netzteil nicht im Lieferumfang enthalten)
Schutz: ESD bis 5 kV DC, Überspannungsschutz bis 6 kV DC
Betriebstemperatur: -40 bis +75 °C
Abmessungen: 152 × 135 × 86 mm
Gewicht: 1597 g
Verwaltungsfunktionen:
Verwaltung: Konsole über RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Zugriffskontrolle: ACL basierend auf IP/MAC/Ethertype/Protokoll/VLAN/DSCP/802.1p, bis zu 512 Regeln
L3-Routing: max. 128 VLAN-Schnittstellen, 512 statische Routing-Einträge, 3072 Routing-Tabelleneinträge, OSPF v2/v3, RIP v2, IPv4/IPv6 HW statisches Routing
ACL-Filter und Bonding:
IP-ACL, Verkehrsfilterung nach IP-Adresse
MAC ACL, Verkehrsfilterung nach MAC-Adresse
QoS-Verkehrspriorisierung: Verkehrsklassifizierung, strikte Priorität und WRR, 8-stufige Priorität für das Switching (Portnummer, 802.1p-Priorität, 802.1Q-VLAN-Tag, DSCP/ToS-Feld im IP-Paket)
VLAN-Unterstützung:
VLAN nach IEEE 802.1Q-Standard mit Tag
IEEE 802.1ad Q-in-Q-Tunneling
Privater VLAN-Edge (PVE)
VLAN basierend auf MAC-Adresse
Protokollbasiertes VLAN
Sprach-VLAN
VLAN basierend auf IP-Subnetz (IP-Subnetz)
MVR (Multicast-VLAN-Registrierung)
GVRP
Bis zu 4K VLAN-Gruppen aus 4095 VLAN-IDs
Spanning Tree-Protokoll:
STP-Protokoll, IEEE 802.1d Spanning Tree-Protokoll
RSTP-Protokoll, IEEE 802.1w Rapid Spanning Tree-Protokoll
MSTP-Protokoll, IEEE 802.1s Multiple Spanning Tree-Protokoll
Link Aggregation: IEEE 802.3ad LACP, max. 8 Trunk-Gruppen mit max. 16 Ports pro Gruppe
Multicast: IGMP v1/v2/v3, Unterstützung für IGMP-Abfragemodus (bis zu 255 Gruppen), MLD v1/v2, Unterstützung für MLD-Abfragemodus (bis zu 255 Gruppen)
Authentifizierung verbundener Geräte: IEEE 802.1x, Local/RADIUS, MAC
LLDP: ja (automatische Erkennung des Typs der angeschlossenen Geräte)
Verkabelungsdiagnose: ja, SFP-DDM (Digital Diagnostic Monitor)
Industrieimmobilien:
Das Gerät ist sturzsicher (IEC-60068-2-32) aus einer Höhe von 75 cm auf alle Aufprallteile.
Das Gerät ist vibrationsfest (IEC-60068-2-6).
Das Gerät ist überlastungsbeständig, kurzfristige Beschleunigung von 50g, langfristig 4g (IEC-60068-2-27).
DIN-Schienenmontage :
Wandmontage mit dem mitgelieferten Rahmen :
