Brama MODBUS Planet RS-232/422/485 do IP, 2x COM, 100Base-TX, RTU/ACSII, -10 do +60°C, 5VDC

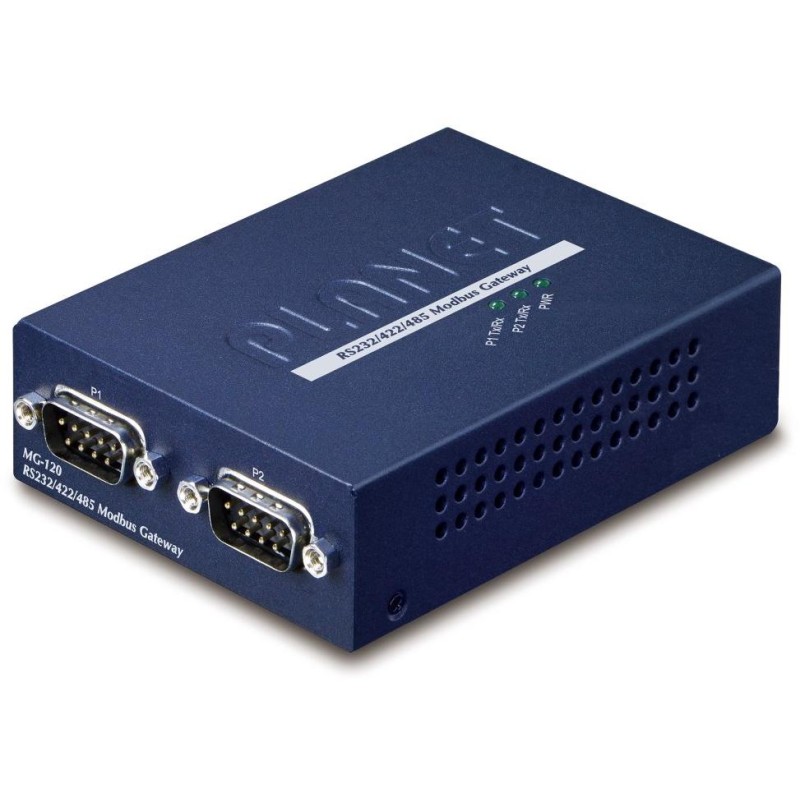

PLANETA MG-120

Brama przemysłowa MODBUS z konwersją 2x RS-232/485/422 (DB9) na protokół TCP/IP (port RJ-45 10/100Base-TX). Typ komunikacji szeregowej do wyboru RTU/ASCII, master/slave.

Zasilanie DC 5 V , montaż na szynie DIN lub na ścianie (zestaw montażowy nie znajduje się w zestawie), obudowa metalowa, temperatura pracy od -10 do +60 °C .

Transmisja komunikacji szeregowej przez protokół IP jest szczególnie wykorzystywana do akwizycji danych, sterowania maszynami, systemami SCADA/HMI i systemami sterowania kamerami . Zastępuje również fizyczną konwersję protokołu szeregowego na inne medium transmisyjne. Praktycznie rozszerza zasięg komunikacji szeregowej w nieskończoność.

PODSTAWOWE DANE TECHNICZNE

Funkcje sieciowe:

•

• 2 złącza szeregowe DB9 (RS-232 / RS-485 / RS-422)

• 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX

• Zarządzanie narzędziami Web, Telnet, VCOM, SNMP v1/v2c, SNMP Trap i UNI-NMS

• Narzędzie do automatycznego wykrywania - Planet Smart Discovery

• Parzystość: parzysta, nieparzysta, brak, spacja, znak

• Prędkość transmisji: 50 bps - 921 kbps

• Obsługiwane protokoły: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS

• Dla połączeń TCP master do 32 połączeń TCP slave, dla połączeń TCP slave do 32 połączeń TCP


Tryby pracy:

•

• Mistrz RTU

• Podrzędny RTU

• Mistrz ASCII

• Podrzędny ASCII


Połączenie sygnałowe

•

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS422: Tx+, Tx-, Rx+, Rx-, GND

• RS485 (4 przewody): Tx+, Tx-, Rx+, Rx-, GND

• RS485 (2 przewody): Dane A (+), Dane B (-), GND


Właściwości fizyczne:

Porty: 1 x RJ-45 10/100Base-TX, 2 x port szeregowy COM (typ DB-9) (RS-232/422/485)

Obsługa MODBUS: tak

Obudowa: obudowa całkowicie metalowa

Zasilanie: zasilacz zewnętrzny DC 5 V (maks. 2 A), pobór mocy do 5,5 W (zasilacz w zestawie)

Ochrona: ESD do 6 kV

Temperatura pracy: -10 do +60 °C, wilgotność do 95%

Wymiary: 97 x 70 x 26 mm

Waga: 189g
