Planet MODBUS brána RS-232/422/485 na IP, 2x COM, 100Base-TX, RTU/ACSII, -10 až +60 ° C, 5VDC

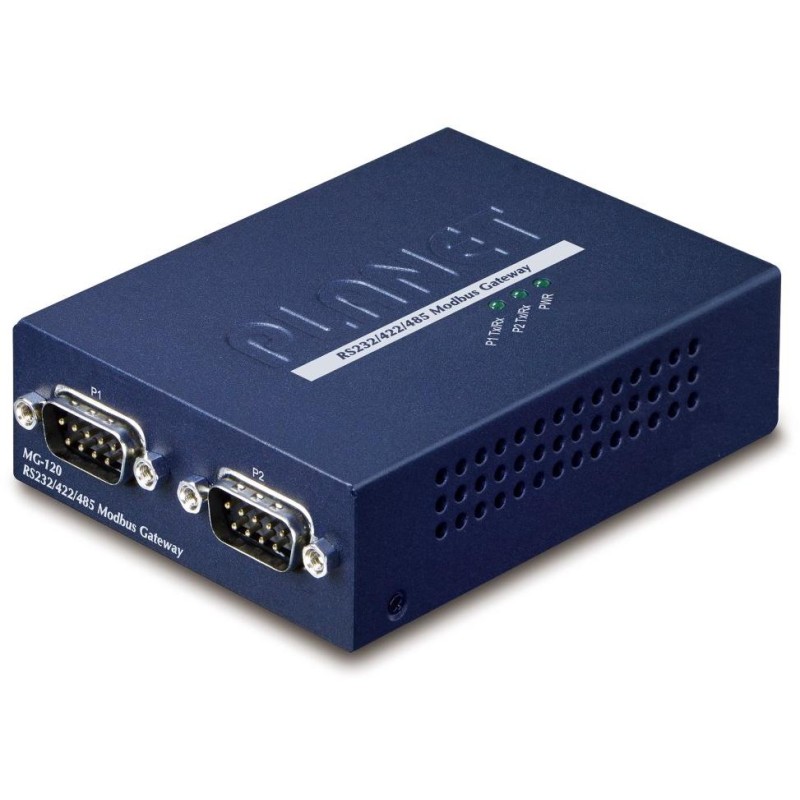

PLANET MG-120

Priemyselná brána MODBUS s konverziou 2x RS-232/485/422 (DB9) na TCP/IP protokol ( RJ-45 port 10/100Base-TX). Typ sériovej komunikácie je voliteľný RTU/ASCII, master/slave.

Napájanie DC 5 V , montáž na DIN lištu alebo stenu (montážna sada nie je súčasťou), kovová skriňa, pracovná teplota -10 až +60 °C .

Prenos sériovej komunikácie po IP protokole je obzvlášť využívaný pre zber dát, riadiace automaty, SCADA/HMI systémy a ovládanie kamerových systémov . Rovnako je náhradou fyzickej konverzie sériového protokolu do iného prenosového média. Prakticky neobmedzene predlžuje dosah sériovej komunikácie.

ZÁKLADNÁ ŠPECIFIKÁCIA

Sieťové vlastnosti:

•

• 2 x sériový konektor DB9 (RS-232 / RS-485 / RS-422)

• 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX

• Web, Telnet, VCOM Utility manažment, SNMP v1/v2c, SNMP Trap a UNI-NMS správa

• Utilita pre automatické vyhľadanie - Planet Smart Discovery

• Parita: párna, nepárna, žiadna, medzera, značka

• Prenosová rýchlosť: 50 b/s - 921 kb/s

• Podpora protokolov: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS

• Pre mastera až 32 slave TCP spojenia, pre slave až 32 TCP spojenia


Pracovné režimy:

•

• RTU Master

• RTU Slave

• ASCII Master

• ASCII Slave


Zapojenie signálov

•

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS422: Tx+, Tx-, Rx+, Rx-, GND

• RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND

• RS485 (2 vodiče): Dáta A (+), Dáta B (-), GND


Fyzické vlastnosti:

Porty: 1 x RJ-45 10/100 Base-TX, 2 x COM (typ DB-9) sériový port (RS-232/422/485)

Podpora MODBUS: áno

Krytie: celokovová skriňa

Napájanie: DC 5 V (max. 2 A) externý zdroj, príkon do 5,5 W (zdroj je súčasťou balenia)

Ochrana: ESD do 6 kV

Prevádzková teplota: -10 až +60 °C, vlhkosť do 95 %

Rozmery: 97 x 70 x 26 mm

Hmotnosť: 189 g
