Planet MODBUS-Gateway RS-232/422/485 auf IP, 2x COM, 100Base-TX, RTU/ACSII, -10 bis +60°C, 5VDC

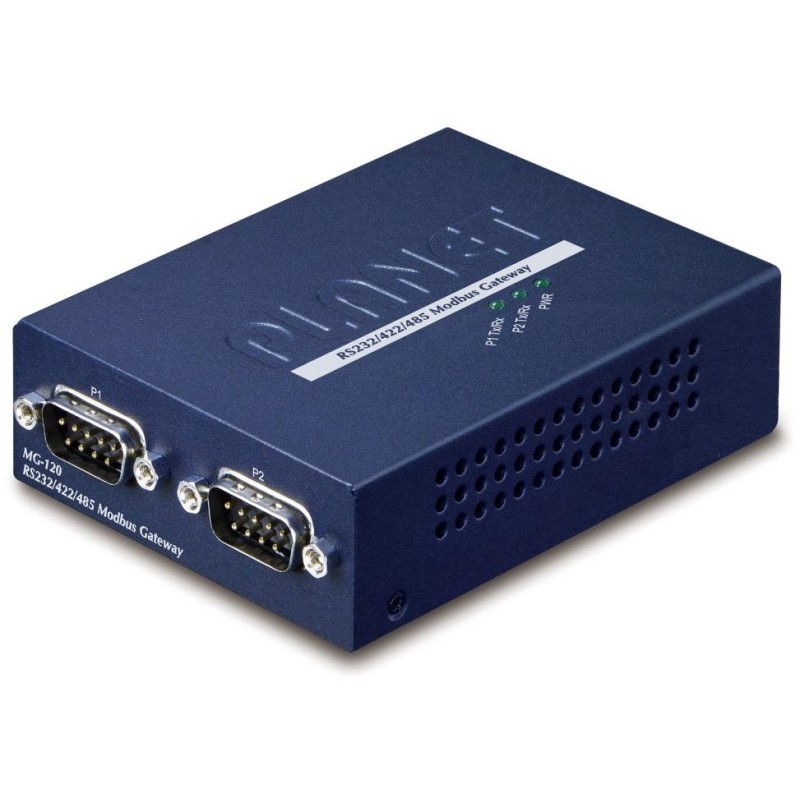

PLANET MG-120

Industrielles MODBUS-Gateway mit Konvertierung von 2x RS-232/485/422 (DB9) auf TCP/IP- Protokoll ( RJ-45- Port 10/100Base-TX). Serielle Kommunikationsart wählbar: RTU/ASCII, Master/Slave.

Spannungsversorgung DC 5 V , Hutschienen- oder Wandmontage (Montagesatz nicht im Lieferumfang enthalten), Metallgehäuse, Betriebstemperatur -10 bis +60 °C .

Die serielle Kommunikationsübertragung über das IP-Protokoll wird insbesondere zur Datenerfassung, Maschinensteuerung, SCADA/HMI-Systemen und Kamerasteuerung eingesetzt . Sie ersetzt zudem die physische Konvertierung des seriellen Protokolls auf ein anderes Übertragungsmedium. Dadurch wird die Reichweite der seriellen Kommunikation praktisch unbegrenzt erweitert.

GRUNDLEGENDE SPEZIFIKATIONEN

Netzwerkfunktionen:

•

• 2 x DB9 serieller Anschluss (RS-232 / RS-485 / RS-422)

• 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX

• Web-, Telnet-, VCOM-Dienstprogrammverwaltung, SNMP v1/v2c, SNMP-Trap und UNI-NMS-Verwaltung

• Dienstprogramm zur automatischen Erkennung – Planet Smart Discovery

• Parität: gerade, ungerade, keine, Leerzeichen, Markierung

• Übertragungsgeschwindigkeit: 50 bps – 921 kbps

• Protokollunterstützung: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS

• Für Master bis zu 32 Slave-TCP-Verbindungen, für Slave bis zu 32 TCP-Verbindungen


Arbeitsmodi:

•

• RTU-Master

• RTU-Slave

• ASCII-Master

• ASCII-Slave


Signalanschluss

•

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS422: Tx+, Tx-, Rx+, Rx-, GND

• RS485 (4 Drähte): Tx+, Tx-, Rx+, Rx-, GND

• RS485 (2 Drähte): Daten A (+), Daten B (-), GND


Physikalische Eigenschaften:

Anschlüsse: 1 x RJ-45 10/100Base-TX, 2 x COM (Typ DB-9) serieller Anschluss (RS-232/422/485)

MODBUS-Unterstützung: ja

Gehäuse: Vollmetallgehäuse

Stromversorgung: DC 5 V (max. 2 A) externes Netzteil, Leistungsaufnahme bis zu 5,5 W (Netzteil im Lieferumfang enthalten)

Schutz: ESD bis 6 kV

Betriebstemperatur: -10 bis +60 °C, Luftfeuchtigkeit bis 95 %

Abmessungen: 97 x 70 x 26 mm

Gewicht: 189 g
