Planet MODBUS brána RS-232/422/485 na IP, 2x COM, 100Base-TX, RTU/ACSII, -10až+60°C, 5VDC

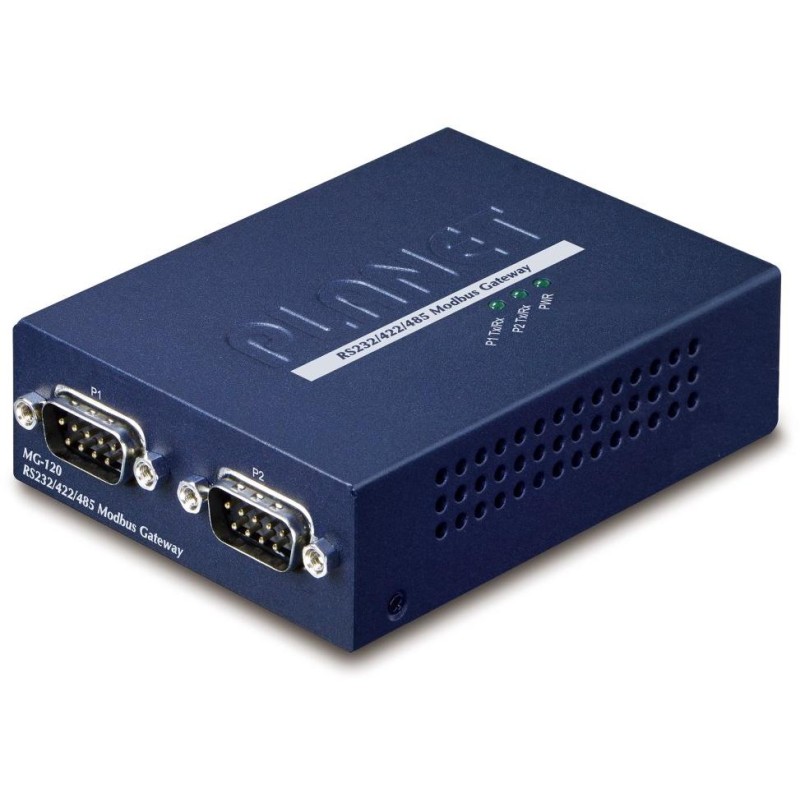

PLANET MG-120

Průmyslová brána MODBUS s konverzí 2x RS-232/485/422 (DB9) na TCP/IP protokol (RJ-45 port 10/100Base-TX). Typ sériové komunikace je volitelný RTU/ASCII, master/slave.

Napájení DC 5 V, montáž na DIN lištu nebo zeď (montážní sada není součástí), kovová skříň, pracovní teplota -10 až +60 °C.

Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty, SCADA/HMI systémy a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.

ZÁKLADNÍ SPECIFIKACE

Síťové vlastnosti:

•

• 2 x sériový konektor DB9 (RS-232 / RS-485 / RS-422)

• 1 x RJ-45, IEEE 802.3, IEEE 802.3u, 10/100Base-TX

• Web, Telnet, VCOM Utility management, SNMP v1/v2c, SNMP Trap a UNI-NMS správa

• Utilita pro automatické vyhledání - Planet Smart Discovery

• Parita: sudá, lichá, žádná, mezera, značka

• Přenosová rychlost: 50 b/s - 921 kb/s

• Podpora protokolů: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS

• Pro mastera až 32 slave TCP spojení, pro slave až 32 TCP spojení


Pracovní režimy:

•

• RTU Master

• RTU Slave

• ASCII Master

• ASCII Slave


Zapojení signálů

•

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS422: Tx+, Tx-, Rx+, Rx-, GND

• RS485 (4 vodiče): Tx+, Tx-, Rx+, Rx-, GND

• RS485 (2 vodiče): Data A (+), Data B (-), GND


Fyzické vlastnosti:

Porty: 1 x RJ-45 10/100Base-TX, 2 x COM (typ DB-9) sériový port (RS-232/422/485)

Podpora MODBUS: ano

Krytí: celokovová skříň

Napájení: DC 5 V (max. 2 A) externí zdroj, příkon do 5,5 W (zdroj je součástí balení)

Ochrana: ESD do 6 kV

Provozní teplota: -10 až +60 °C, vlhkost do 95 %

Rozměry: 97 x 70 x 26 mm

Hmotnost: 189 g
