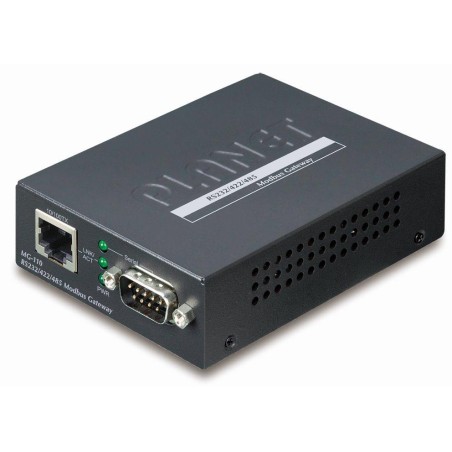

PLANETA MG-110
Brama przemysłowa MODBUS z konwersją protokołu RS-485/422 na TCP/IP . Konwerter komunikacji IP (LAN 10/100Mbit/s Ethernet) na linie szeregowe RS-485 i RS-422. Typ komunikacji szeregowej to do wyboru RTU/ASCII, master/slave.
Zasilanie 5 V DC/ maks. 2 A. Ochrona ESD do 6 KV, temperatura pracy od -10 do +60 °C. Montaż na szynie DIN lub ścianie.
Transmisja komunikacji szeregowej przez protokół IP jest szczególnie wykorzystywana do akwizycji danych, sterowania maszynami i sterowania systemami kamer . Zastępuje również fizyczną konwersję protokołu szeregowego na inne medium transmisyjne. Praktycznie rozszerza zasięg komunikacji szeregowej w nieskończoność.
PODSTAWOWE DANE TECHNICZNE
Cechy:
- Tablica wskaźników LED do diagnostyki działania
- parzystość: parzystość, nieparzystość, brak, spacja, znak
- prędkość: 50 bps - 921 Kbps
- dla połączeń TCP master do 32 połączeń TCP slave, dla połączeń TCP slave do 32 połączeń TCP master
Właściwości fizyczne:
Porty: 1 x RS-422/485, 1 x RJ-45 10/100BASE-TX
Obsługa MODBUS: tak
Wykonanie: Szyna DIN, montaż na ścianie
Zasilanie: zasilacz zewnętrzny 5 V DC, 2 A, pobór mocy maks. 5,5 W
Ochrona: ESD do 6 KV
Temperatura pracy: -10 do 60 °C
Wymiary: 97 x 70 x 26 mm
Waga: 184g
Możliwość montażu w obudowach: MC-700, MC-1500, MC-1500R
Funkcje administracyjne:
Zarządzanie: Web, Telnet, MB VCOM, SNMP v1, v2c
Wersja protokołu IP: IPv4
Diagnostyka: automatyczne narzędzie wyszukiwania Planet Smart Discovery
Tryb pracy: RTU master, RTU slave, ASCII master, ASCII slave
Połączenie sygnałowe
- RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS422: Tx+, Tx-, Rx+, Rx-, GND
- RS485 4-żyłowy: Tx+, Tx-, Rx+, Rx-, GND
- RS485 2-żyłowy: Dane A (+), Dane B (-), GND
