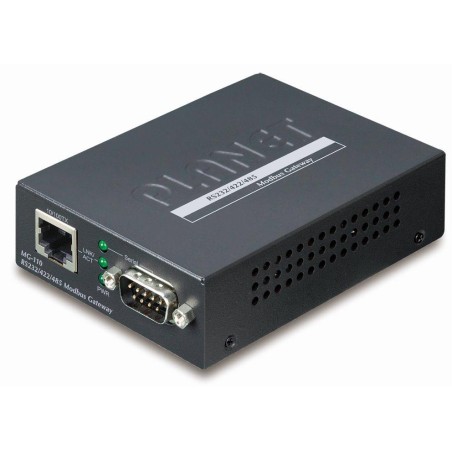

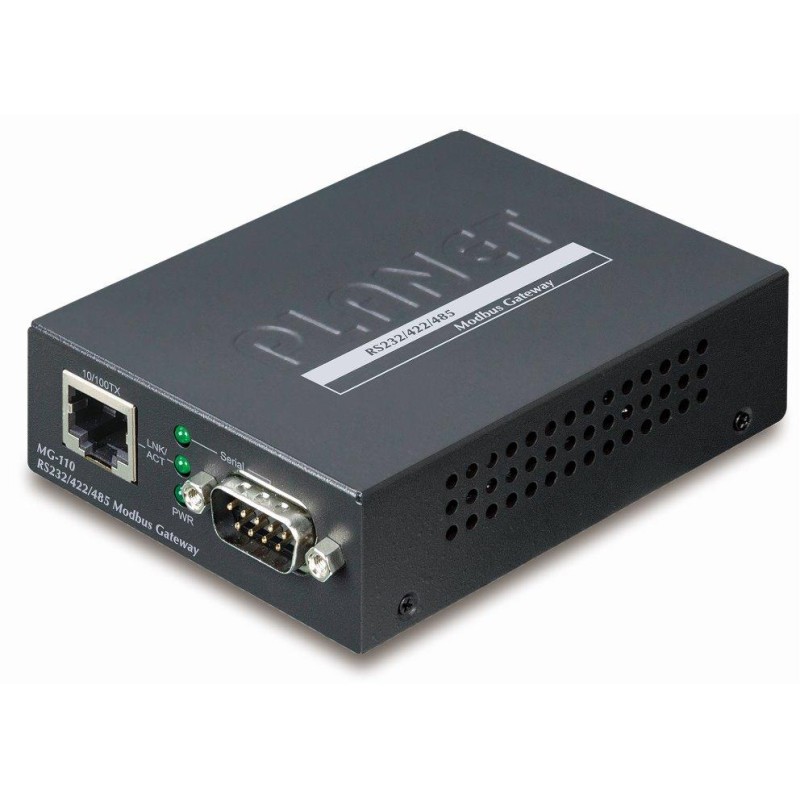

PLANET MG-110
Industrielles MODBUS-Gateway mit RS-485/422-zu-TCP/IP- Protokollkonvertierung. IP-Kommunikationskonverter (LAN 10/100Mbit/s Ethernet) für serielle RS-485- und RS-422-Schnittstellen. Serielle Kommunikationsart: RTU/ASCII, Master/Slave.
Spannungsversorgung 5 V DC/ max. 2 A. ESD-Schutz bis 6 KV, Betriebstemperatur -10 bis +60 °C. Montage auf Hutschiene oder Wand.
Die serielle Kommunikationsübertragung über das IP-Protokoll wird insbesondere zur Datenerfassung, Maschinensteuerung und Steuerung von Kamerasystemen eingesetzt . Sie ersetzt zudem die physikalische Konvertierung des seriellen Protokolls auf ein anderes Übertragungsmedium. Sie erweitert die Reichweite der seriellen Kommunikation praktisch unbegrenzt.
GRUNDLEGENDE SPEZIFIKATIONEN
Merkmale:
- LED-Anzeigenfeld zur Betriebsdiagnose
- Parität: gerade, ungerade, keine, Leerzeichen, Markierung
- Geschwindigkeit: 50 bps - 921 Kbps
- für Master bis zu 32 Slave-TCP-Verbindungen, für Slave bis zu 32 Master-TCP-Verbindungen
Physikalische Eigenschaften:
Anschlüsse: 1 x RS-422/485, 1 x RJ-45 10/100BASE-TX
MODBUS-Unterstützung: ja
Ausführung: Hutschiene, Wandmontage
Stromversorgung: externes Netzteil 5 V DC, 2 A, Leistungsaufnahme max. 5,5 W
Schutz: ESD bis 6 KV
Betriebstemperatur: -10 bis 60 °C
Abmessungen: 97 x 70 x 26 mm
Gewicht: 184 g
Kann in Gehäuse eingebaut werden: MC-700, MC-1500, MC-1500R
Verwaltungsfunktionen:
Verwaltung: Web, Telnet, MB VCOM, SNMP v1, v2c
IP-Protokollversion: IPv4
Diagnose: Automatisches Suchprogramm Planet Smart Discovery
Betriebsart: RTU-Master, RTU-Slave, ASCII-Master, ASCII-Slave
Signalanschluss
- RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS422: Tx+, Tx-, Rx+, Rx-, GND
- 4-Draht RS485: Tx+, Tx-, Rx+, Rx-, GND
- 2-Draht RS485: Daten A (+), Daten B (-), GND
