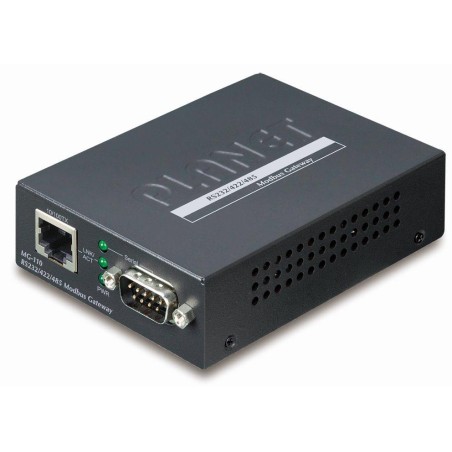

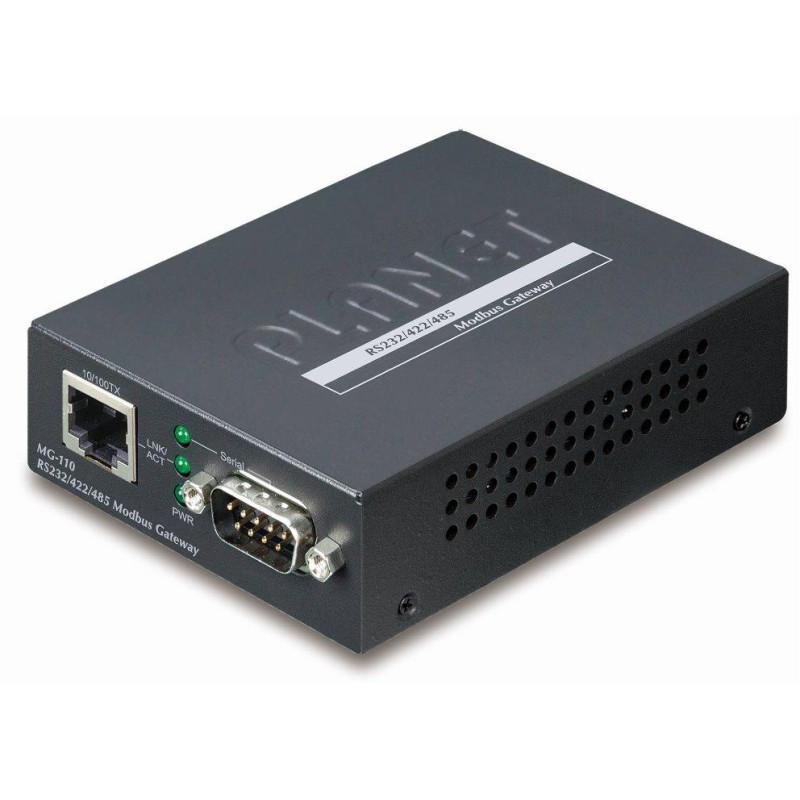

Planet MODBUS brána RS-422/485 na IP, 1x COM, 100Base-TX, RTU/ACSII, -10~+60°C

PLANET MG-110

Priemyselná brána MODBUS s konverziou RS-485/422 na TCP/IP protokol. Prevodník IP komunikácie (LAN 10/100Mbit/s Ethernet) na sériové linky typov RS-485 a RS-422. Typ sériovej komunikácie je voliteľný RTU/ASCII, master/slave.

Napájanie 5 V DC/ max. 2 A. ESD ochrana do 6 KV, pracovná teplota -10 až +60 °C. Montáž na DIN lištu, alebo na stenu.

Prenos sériovej komunikácie po IP protokole je obzvlášť využívaný na zber dát, riadiace automaty a ovládanie kamerových systémov . Rovnako je náhradou fyzickej konverzie sériového protokolu do iného prenosového média. Prakticky neobmedzene predlžuje dosah sériovej komunikácie.

ZÁKLADNÁ ŠPECIFIKÁCIA

Vlastnosti:

•

• pole LED indikátorov pre diagnostiku prevádzky

• parita: párna, nepárne, žiadna, medzera, značka

• rýchlosť: 50 b/s - 921 Kb/s

• pre master až 32 slave TCP spojenia, pre slave až 32 master TCP spojenia


Fyzické vlastnosti:

Porty: 1 x RS-422/485, 1 x RJ-45 10/100BASE-TX

Podpora MODBUS: áno

Prevedenie: DIN lišta, na stenu

Napájanie: externý zdroj 5 V DC, 2 A, príkon max. 5,5 W

Ochrana: ESD do 6 KV

Prevádzková teplota: -10 až 60 °C

Rozmery: 97 x 70 x 26 mm

Hmotnosť: 184 g

Možno inštalovať do šasi: MC-700, MC-1500, MC-1500R

Funkcia administrácie:

Správa: Web, Telnet, MB VCOM, SNMP v1, v2c

Verzia IP protokolu: IPv4

Diagnostika: utilita pre automatické vyhľadávanie Planet Smart Discovery

Operačný režim: RTU master, RTU slave, ASCII master, ASCII slave

Zapojenie signálov

•

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS422: Tx+, Tx-, Rx+, Rx-, GND

• 4-drôt RS485: Tx+, Tx-, Rx+, Rx-, GND

• 2-drôt RS485: Dáta A (+), Dáta B (-), GND
