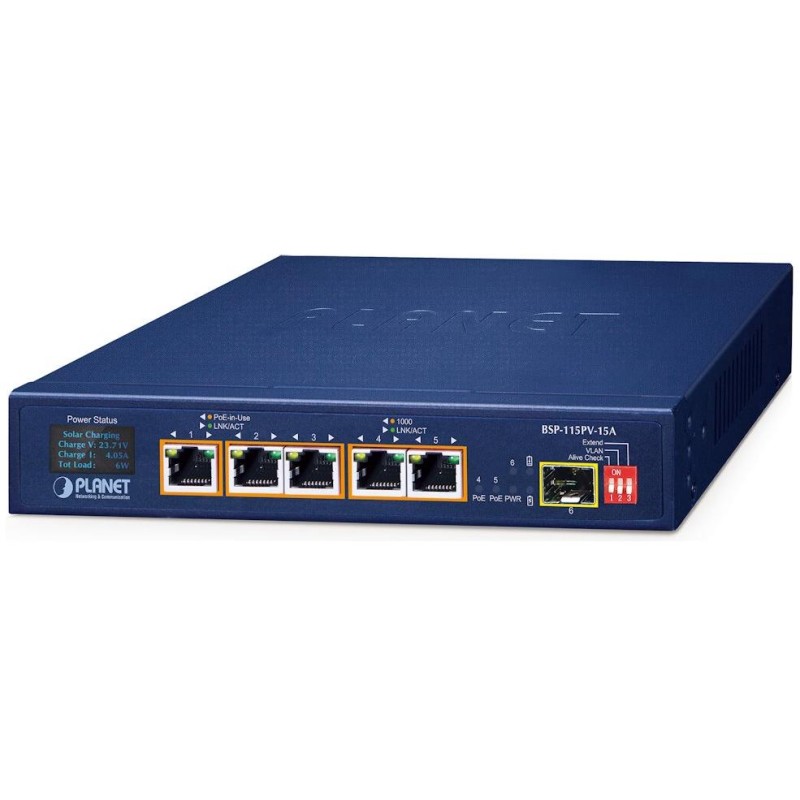

PLANETA BSP-115PV-15A
Zasilany energią słoneczną przełącznik PoE+ ze zintegrowanym kontrolerem MPPT oferuje 5 portów RJ-45 10/100/1000 Base-T z PoE+ IEEE 802.3af/at (35 W/port) , budżet mocy PoE 120 W, przełącznik DIP i 1 SFP 100/1000 Base-X. Wyświetlacz LCD informuje o zasilaniu.
1× 6-pinowa kostka zaciskowa (wyjmowana), piny 1/2, 3/4 do paneli PV (fotowoltaicznych) + niektóre typy generatorów (hydro lub wiatrowych), piny 5/6 do ładowania/rozładowywania akumulatora . Wejście PV jest kompatybilne z wejściem DC, ale nie może być podłączone w tym samym czasie co wejście solarne, aby uniknąć uszkodzenia urządzenia. Na przedniej stronie znajduje się przełącznik DIP , który można wykorzystać do konfiguracji PoE i VLAN . Przełącznik DIP z tyłu służy następnie do ustawienia typu i napięcia akumulatora .
Ochrona ESD do 4 kV (kontakt), do 8 kV (powietrze), czujnik temperatury (detekcja od -20 do 100 °C), stopień ochrony IP30 (obudowa metalowa), bezwentylatorowy, montaż na ścianie lub stole, temperatura pracy od -20 do +65 °C .
Przełącznik Solar PoE obsługujący jednoczesne korzystanie z energii słonecznej (PV) i baterii. Energia uzyskana z panelu słonecznego jest magazynowana w baterii 12 lub 24 V. Następnie, gdy energia słoneczna nie jest dostępna, bateria jest używana do zasilania przełącznika i podłączonych urządzeń.
Rozwiązanie to zapewnia możliwość zasilania podłączonych urządzeń aktywnych, takich jak kamery IP, przełączniki, konwertery lub jednostki Wi-Fi, przez cały czas i bez zależności od sieci energetycznej. Aplikacja nadaje się zatem do zapewnienia nadzoru w otoczeniu parków, lasów, domków letniskowych lub dużych obszarów rolniczych i przemysłowych. Dzięki nieprzerwanemu zasilaniu może być również wykorzystywana jako środek do budowy punktów telekomunikacyjnych dla lokalnych dostawców Internetu.
Zarządzanie baterią:
- Obsługuje akumulatory litowe (Lit, Li-Fe) i kwasowo-ołowiowe (Ołowiowo-kwasowe, Pb), opcjonalnie
- Moc wejściowa (PV IN): napięcie min. 20–27 V DC (akumulator 12 V), 32–45 V DC (akumulator 24 V), prąd maks. 15 A, moc do 405 W (dla akumulatora 12 V, 675 W dla akumulatora 24 V)
- Łatwa diagnostyka stanu pracy systemu za pomocą wskaźnika LED
- Aktualny stan wykorzystania baterii
- Kontroler ładowania MPPT (śledzenie punktu maksymalnej mocy)
- Zabezpieczenie przed prądem wstecznym (zapobiega cofaniu się prądu elektrycznego do panelu fotowoltaicznego)
- Zabezpieczenie nadprądowe i zabezpieczenie przed odwrotną polaryzacją (dla akumulatora i elektrod ładujących)
PODSTAWOWE DANE TECHNICZNE
Właściwości fizyczne:
Porty: 5x RJ-45 10/100/1000 Base-T z PoE+ IEEE 802.3af/at, 1x SFP Base-X
Pamięć: 2 tys. adresów MAC, bufor 2,5 Mb
Przepustowość: magistrala 12 Gbps, operacyjna 8,92 Mpps (64B)
Projekt: biurkowy, ścienny
Zasilanie (przełączniki): poprzez panele fotowoltaiczne (DC 20–45 V) lub z akumulatora (DC 12/24 V), łączny pobór mocy do 140 W (pełne obciążenie z zasilaniem PoE)
Wymagania dotyczące zasilania:
Panel słoneczny: 20-27 V DC (akumulator 12 V), 32-45 V DC (akumulator 24 V)
Akumulatory: 12/24 V, litowe (Li-Fe) i kwasowo-ołowiowe (Pb)
Moc wyjściowa: 5× PoE+ RJ-45, 6-pinowy blok zacisków (2× wejście dla panelu fotowoltaicznego, 1× wejście/wyjście zasilania dla akumulatora 12/24 V)
Ochrona: ESD do 4 kV kontakt, 8 kV powietrze (ethernet)
Temperatura pracy:-20 do +65 °C
Wymiary: 197 × 142 × 34 mm
Waga: 820g
Funkcja PoE:
Całkowita moc wyjściowa: do 120 W, 802.3af/at
Ilość wtryskiwaczy: 5x do 35 W
Typ zasilania: End-span
Funkcje zaawansowane:
ochrona (obwodu) przed zakłóceniami pomiędzy portami
automatyczne wykrywanie zasilanego urządzenia
wykrywanie aktywności zasilanych urządzeń, w przypadku braku reakcji można je ponownie uruchomić poprzez odłączenie zasilania (sprawdzenie aktywności PD)
Tryb rozszerzony 10 Mb/s z zasięgiem do 250 m
Switch ma przełącznik trybu ręcznego:
- Alive check - monitoruje stan podłączonych urządzeń w czasie rzeczywistym. Gdy tylko urządzenie przestanie reagować, zostanie przywrócone do działania poprzez przywrócenie zasilania.
- VLAN - porty są logicznie oddzielone od siebie; w tym trybie można zapobiec niechcianym burzom multicast i broadcast.
- Rozszerz - przełącznik zasila urządzenia oddalone o maksymalnie 250 m przy obniżonej przepustowości wynoszącej 10 Mb/s na port.
