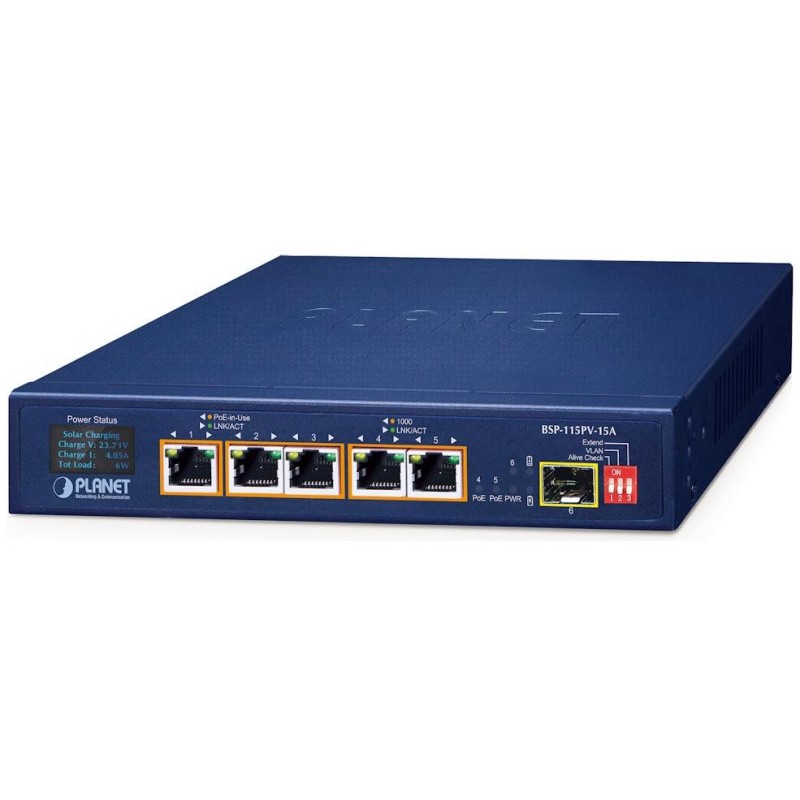

PLANET BSP-115PV-15A
Solární napájecí PoE+ switch s integrovaným MPPT regulátorem nabízí 5× RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at (35 W/port), 120 W PoE budget, DIP switch a 1× SFP 100/1000 Base-X. LCD displej pro informace o napájení.
1× 6pin svorkovnice (odnímatelná), piny 1/2, 3/4 pro PV (fotovoltaické) panely + některé typy generátorů (vodní či větrné), piny 5/6 pro nabíjení/vybíjení baterie. PV vstup je kompatibilní se stejnosměrným vstupem, ale nesmí být připojen současně se solárním vstupem, aby nedošlo k poškození zařízení. K dispozici je DIP switch na přední straně, pomocí kterého lze konfigurovat PoE a VLAN. DIP switch na zadní straně pak slouží k nastavení typu a napětí baterie.
ESD ochrana do 4 kV (kontaktně), do 8 kV (vzduchem), senzor teploty (detekce -20 až 100 °C), krytí IP30 (kovový kryt), bez ventilátorů (fanless), montáž na zeď nebo na stůl, provozní teplota -20 až +65 °C.
Solární PoE switch, který podporuje současné použití solárního (PV) a bateriového napájení. Energie získaná ze solárního panelu je ukládána do akumulátoru s napětím 12 nebo 24 V. Poté, když solární napájení není k dispozici, je baterie využita k napájení switche a připojených zařízení.
Toto řešení poskytuje možnost napájet připojená aktivní zařízení, jako jsou IP kamery, switche, konvertory nebo Wi-Fi jednotky, po celou dobu a bez závislosti na napájecí síti. Aplikace je tedy vhodná pro zajištění dohledu v prostředí parků, lesů, chat nebo rozhlehlých zemědělských a průmyslových areálech. Díky nepřerušenému napájení lze použít také jako prostředek pro budování telekomunikačních bodů pro lokální poskytovatele internetu.
Správa akumulátorů/baterií:
- Podporuje lithiové (Lithium, Li-Fe) a olověné baterie (Lead-acid, Pb), možnost volby
- Vstupní napájení (PV IN): min. napětí 20–27 V DC (12V baterie), 32–45 V DC (24V baterie), max. proud 15 A, výkon do 405 W (pro 12V baterii, 675 W pro 24V baterii)
- Snadná diagnostika provozního stavu systému pomocí LED indikátoru
- Aktuální stav využití baterie
- Regulátor nabíjení MPPT (Maximum Power Point Tracking)
- Ochrana proti zpětnému proudu (zabraňuje zpětnému toku elektrického proudu do fotovoltaického panelu)
- Nadproudová ochrana a ochrana proti přepólování (pro baterii a nabíjecí elektrody)
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 5× RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at, 1× SFP Base-X
Paměť: 2K MAC adres, 2,5 Mb buffer
Propustnost: sběrnice 12 Gbps, provozně 8,92 Mpps (64B)
Provedení: desktop, na zeď
Napájení (switche): přes fotovoltaické panely (DC 20–45 V) nebo z baterie (DC 12/24 V), celkový příkon do 140 W (plné zatížení s PoE napájením)
Požadavky na napájení:
Solární panel: 20–27 V DC (12V baterie), 32–45 V DC (24V baterie)
Baterie: 12/24 V, lithiové (Lithium, Li-Fe) a olověné baterie (Lead-acid, Pb)
Výstupní napájení: 5× PoE+ RJ-45, 6pin svorkovnice (2× vstup pro PV panel, 1× napájecí vstup/výstup pro 12/24V baterii)
Ochrana: ESD do 4 kV kontaktně, 8 kV vzduchem (ethernet)
Provozní teplota: -20 až +65 °C
Rozměry: 197 × 142 × 34 mm
Hmotnost: 820 g
PoE funkce:
Celkový napájecí výkon: až 120 W, 802.3af/at
Počet injektorů: 5× až 35 W
Typ napájení: End-span
Pokročilé funkce:
ochrana (obvodu) proti rušení mezi porty
automatická detekce napájeného zařízení
detekce aktivity napájených zařízení, pokud není odezva, lze restartovat odpojením napájení (PD alive check)
Extended mód 10 Mb/s s dosahem až 250 m
Switch disponuje manuálním přepínačem režimů:
- Alive check - sleduje stav připojených zařízení v reálném čase, jakmile zařízení přestane reagovat, obnovením napájení se uvede zpět do provozu.
- VLAN - porty jsou logicky odděleny jeden od druhého, v tomto režimu lze předejít nechtěným multicast a broadcast bouřím.
- Extend - switch napájí zařízení až na 250 m se sníženou propustností 10 Mb/s na port.
