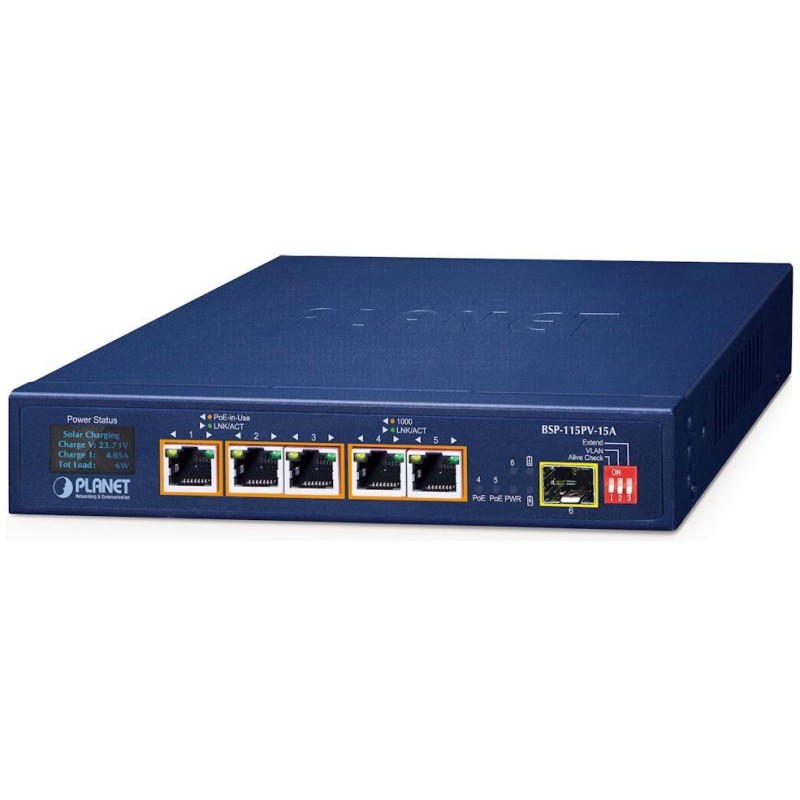

PLANET BSP-115PV-15A
Solarbetriebener PoE+-Switch mit integriertem MPPT- Controller bietet 5× RJ-45 10/100/1000 Base-T mit PoE+ IEEE 802.3af/at (35 W/Port) , 120 W PoE-Budget, DIP-Schalter und 1× SFP 100/1000 Base-X. LCD-Display für Strominformationen.
1× 6-poliger Klemmenblock (abnehmbar), Pins 1/2, 3/4 für PV-Module (Photovoltaik) + einige Generatortypen (Wasserkraft oder Windkraft), Pins 5/6 zum Laden/Entladen der Batterie . Der PV-Eingang ist mit dem DC-Eingang kompatibel, darf aber nicht gleichzeitig mit dem Solareingang angeschlossen werden, um Schäden am Gerät zu vermeiden. Auf der Vorderseite befindet sich ein DIP-Schalter zur Konfiguration von PoE und VLAN . Mit dem DIP-Schalter auf der Rückseite werden Batterietyp und -spannung eingestellt.
ESD-Schutz bis 4 kV (Kontakt), bis 8 kV (Luft), Temperatursensor (Erfassung -20 bis 100 °C), IP30- Schutz (Metallgehäuse), lüfterlos, Wand- oder Tischmontage, Betriebstemperatur -20 bis +65 °C .
Solar-PoE-Switch, der die gleichzeitige Nutzung von Solar- (PV) und Batteriestrom unterstützt. Die vom Solarmodul gewonnene Energie wird in einer 12- oder 24-V-Batterie gespeichert. Wenn kein Solarstrom verfügbar ist, wird die Batterie zur Stromversorgung des Switches und der angeschlossenen Geräte verwendet.
Diese Lösung ermöglicht die ständige und netzunabhängige Stromversorgung angeschlossener aktiver Geräte wie IP-Kameras, Switches, Konverter oder WLAN-Geräte. Die Anwendung eignet sich daher für die Überwachung von Parks, Wäldern, Ferienhäusern oder großen landwirtschaftlichen und industriellen Flächen. Dank der unterbrechungsfreien Stromversorgung kann sie auch zum Aufbau von Telekommunikationspunkten für lokale Internetanbieter genutzt werden.
Batteriemanagement:
- Unterstützt Lithium- (Lithium, Li-Fe) und Blei-Säure- (Blei-Säure, Pb) Batterien, optional
- Eingangsleistung (PV IN): min. Spannung 20–27 V DC (12V-Batterie), 32–45 V DC (24V-Batterie), max. Strom 15 A, Leistung bis zu 405 W (für 12V-Batterie, 675 W für 24V-Batterie)
- Einfache Diagnose des Systembetriebszustands durch LED-Anzeige
- Aktueller Batterienutzungsstatus
- MPPT-Laderegler (Maximum Power Point Tracking)
- Rückstromschutz (verhindert den Rückfluss von elektrischem Strom in das Photovoltaikmodul)
- Überstromschutz und Verpolungsschutz (für Akku und Ladeelektroden)
GRUNDLEGENDE SPEZIFIKATIONEN
Physikalische Eigenschaften:
Anschlüsse: 5x RJ-45 10/100/1000 Base-T mit PoE+ IEEE 802.3af/at, 1x SFP Base-X
Speicher: 2K MAC-Adressen, 2,5 MB Puffer
Durchsatz: 12 Gbit/s Bus, betriebsbereit 8,92 Mpps (64B)
Ausführung: Tischgerät, Wandmontage
Stromversorgung (Schalter): über Photovoltaik-Module (DC 20–45 V) oder aus Batterie (DC 12/24 V), Gesamtleistungsaufnahme bis zu 140 W (Volllast mit PoE-Stromversorgung)
Strombedarf:
Solarpanel: 20–27 V DC (12 V Batterie), 32–45 V DC (24 V Batterie)
Batterien: 12/24 V, Lithium (Li-Fe) und Blei-Säure (Pb) Batterien
Ausgangsleistung: 5× PoE+ RJ-45, 6-poliger Klemmenblock (2× Eingang für PV-Panel, 1× Stromeingang/-ausgang für 12/24-V-Batterie)
Schutz: ESD bis zu 4 kV Kontakt, 8 kV Luft (Ethernet)
Betriebstemperatur:-20 bis +65 °C
Abmessungen: 197 × 142 × 34 mm
Gewicht: 820 g
PoE-Funktion:
Gesamtleistung: bis zu 120 W, 802.3af/at
Anzahl der Injektoren: 5x bis 35 W
Stromversorgungstyp: Endspan
Erweiterte Funktionen:
Schutz (eines Stromkreises) gegen Störungen zwischen den Ports
automatische Erkennung des eingeschalteten Geräts
Erkennung der Aktivität von Geräten mit Stromversorgung. Erfolgt keine Reaktion, kann durch Trennung der Stromversorgung ein Neustart erfolgen (PD Alive Check).
Erweiterter Modus 10 Mbit/s mit einer Reichweite von bis zu 250 m
Der Switch verfügt über einen manuellen Modusschalter:
- Alive Check - überwacht den Status angeschlossener Geräte in Echtzeit. Sobald ein Gerät nicht mehr reagiert, wird es durch Wiederherstellung der Stromversorgung wieder betriebsbereit gemacht.
- VLAN - Ports sind logisch voneinander getrennt, in diesem Modus können unerwünschte Multicast- und Broadcast-Stürme verhindert werden.
- Erweitern – der Switch versorgt Geräte bis zu 250 m mit reduziertem Durchsatz von 10 Mbit/s pro Port.
