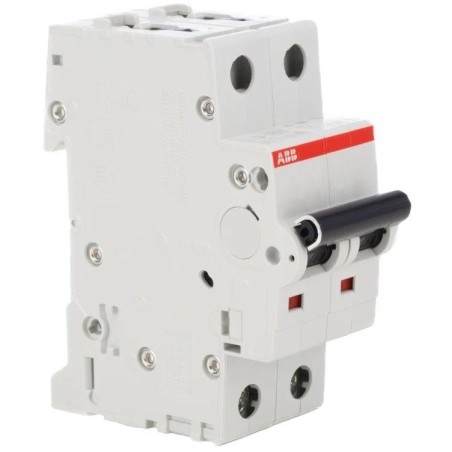

Wyłącznik automatyczny Solarmi AC/DC 50A do fotowoltaiki, ABB CIRCUIT BREAKER S 201 C 50 NA, wyłącznik prądu stałego

Xtend Solarmi ABB S201-C50NA

Modułowy wyłącznik AC/DC (50 A) serii S200 (model S201-C50NA) z rozłącznikiem neutralnym. Charakterystyka C - Kontrola i ochrona obwodów przed przeciążeniami/zwarciami oraz ochrona obciążeń rezystancyjnych i indukcyjnych o niskim prądzie udarowym.

Te wyłączniki mają dwa różne mechanizmy wyzwalania: opóźniony wyzwalacz termiczny do ochrony przed przeciążeniem i wyzwalacz elektromechaniczny do ochrony przed zwarciem. Wszystkie wyłączniki MCB z serii produktów S200 są zgodne z normami IEC/EN 60898-1, IEC/EN 60947-2 i UL1077 , co pozwala na ich stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

•

• Zastosowanie: domowe, komercyjne i przemysłowe

• Opis katalogowy: S201-C50NA Wyłącznik nadprądowy - 1+NP - C - 50 A

• Wskaźnik położenia styku (CPI)

• Możliwość podłączenia przewodów o różnych przekrojach (do 4 przewodów do jednego zacisku)

• Zaciski cylindryczne podwójne podnoszone do podłączania przewodów o przekroju 35 ^mm2

• Zacisk do podłączenia szyny zbiorczej z tyłu wyłącznika, umożliwiający montaż przewodów przed szyną zbiorczą

• Łatwy montaż na szynie DIN

• Możliwość doposażenia wyłącznika w styk pomocniczy bez konieczności zwiększania szerokości zabudowy (od dołu)

• W przypadku wyłącznika 1-fazowego możliwe jest zastosowanie do 6 styków pomocniczych (3 po prawej stronie, 2 po lewej stronie, 1 na dole)


Przepustowość połączenia:

Szyna zbiorcza: 10 / 10 mm ²

Elastyczny z tuleją: 0,75 do 25 mm ²

Elastyczne: 0,75 do 25 mm ²

Sztywne: 0,75 do 35 mm ²

Linka: 0,75 do 35 mm ²

PODSTAWOWE DANE TECHNICZNE

Charakterystyka podróży: C

Napięcie znamionowe (U _r ): AC 230 V

Prąd znamionowy (I _n ): 50 A

Znamionowa moc zwarciowa (I _cn ): 6 kA

Znamionowa graniczna zdolność wyłączania zwarciowego (I _cu ):

20kA (133 V AC)

10kA (230 V AC)

20kA (24 V prądu stałego)

10kA (60V prądu stałego)

Ochrona: IP20 (obudowa IP40)

Wymiary: 88 x 69 x 35 mm

Waga: 250g
