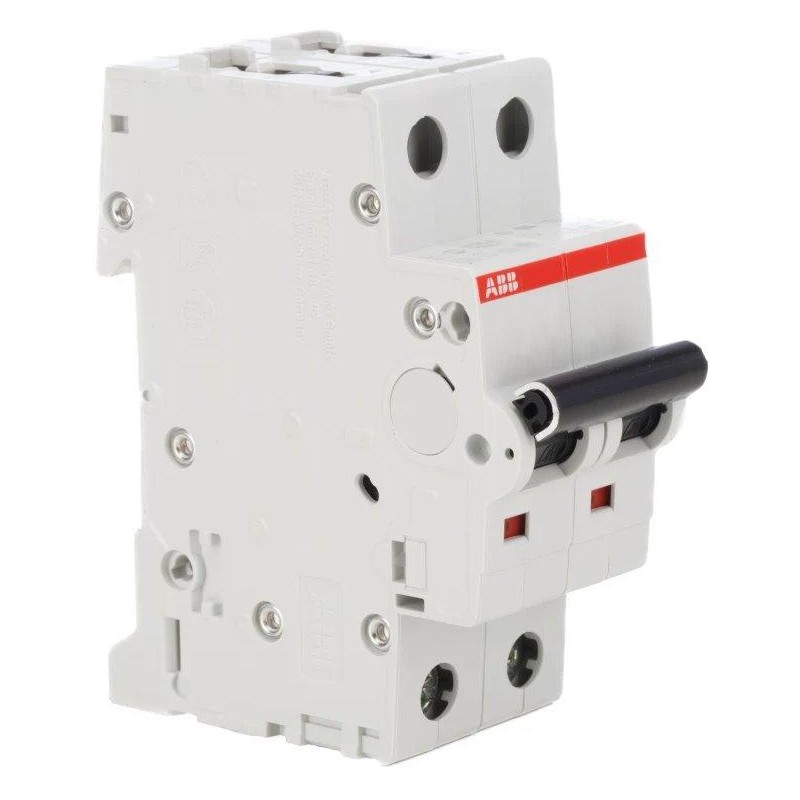

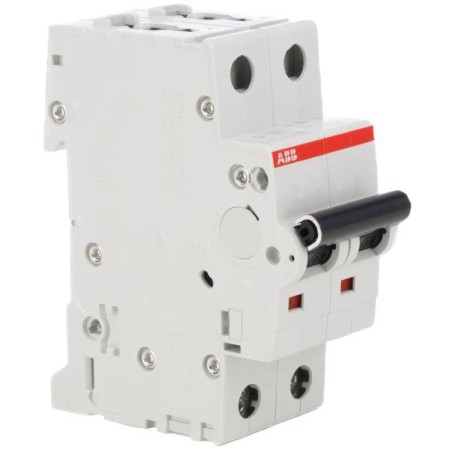

Solarmi AC/DC-Trennschalter 50A für Photovoltaik, ABB CIRCUIT BREAKER S 201 C 50 NA, DC-Trennschalter

Xtend Solarmi ABB S201-C50NA

Modularer AC/DC-Leistungsschalter (50 A) der Serie S200 (Modell S201-C50NA) mit Neutralleitertrennung. Charakteristik C – Steuerung und Schutz von Stromkreisen vor Überlastung/Kurzschluss sowie Schutz von ohmschen und induktiven Lasten mit geringem Einschaltstrom.

Diese Leistungsschalter verfügen über zwei verschiedene Auslösemechanismen: einen verzögerten thermischen Auslöser zum Schutz vor Überlastung und einen elektromechanischen Auslöser zum Schutz vor Kurzschluss. Alle Leistungsschalter der Produktreihe S200 entsprechen den Normen IEC/EN 60898-1, IEC/EN 60947-2 und UL1077 und können daher in Wohn-, Gewerbe- und Industrieanwendungen eingesetzt werden.

•

• Einsatzbereich: Haushalt, Gewerbe und Industrie

• Katalogbeschreibung: S201-C50NA Miniatur-Leistungsschalter - 1+NP - C - 50 A

• Kontaktpositionsanzeige (CPI)

• Anschlussmöglichkeit unterschiedlicher Leiterquerschnitte (bis zu 4 Leiter an einer Klemme)

• Doppelhub-Rundklemmen zum Anschluss von Leitern mit einem Querschnitt von 35 mm ²

• Klemme zum Anschluss der Sammelschiene an der Rückseite des Leistungsschalters, um die Installation von Drähten vor der Sammelschiene zu gewährleisten

• Einfaches Aufschnappen auf die DIN-Schiene

• Möglichkeit zur Nachrüstung des Leistungsschalters mit einem Hilfskontakt ohne Erweiterung der Einbaubreite (von unten)

• Bei 1-Phasen-Leistungsschalter bis zu 6 Hilfskontakte möglich (3 rechts, 2 links, 1 unten)


Anschlusskapazität:

Sammelschiene: 10 / 10 mm ²

Flexibel mit Aderendhülse: 0,75 bis 25 mm ²

Flexibel: 0,75 bis 25 ^mm²

Starr: 0,75 bis 35 mm ²

Litze: 0,75 bis 35 mm ²

GRUNDLEGENDE SPEZIFIKATIONEN

Auslösecharakteristik: C

Nennspannung (U _r ): AC 230 V

Nennstrom (I _n ): 50 A

Bemessungskurzschlussstrom (I _cn ): 6 kA

Bemessungs-Kurzschlussausschaltvermögen (I _cu ):

20 kA (133 V AC)

10 kA (230 V AC)

20 kA (24 V DC)

10 kA (60 V DC)

Schutzart: IP20 (IP40-Gehäuse)

Abmessungen: 88 x 69 x 35 mm

Gewicht: 250g
