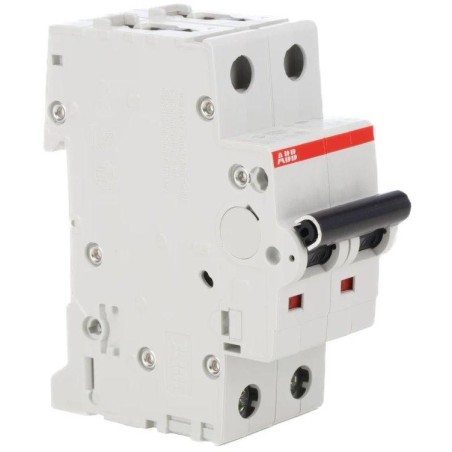

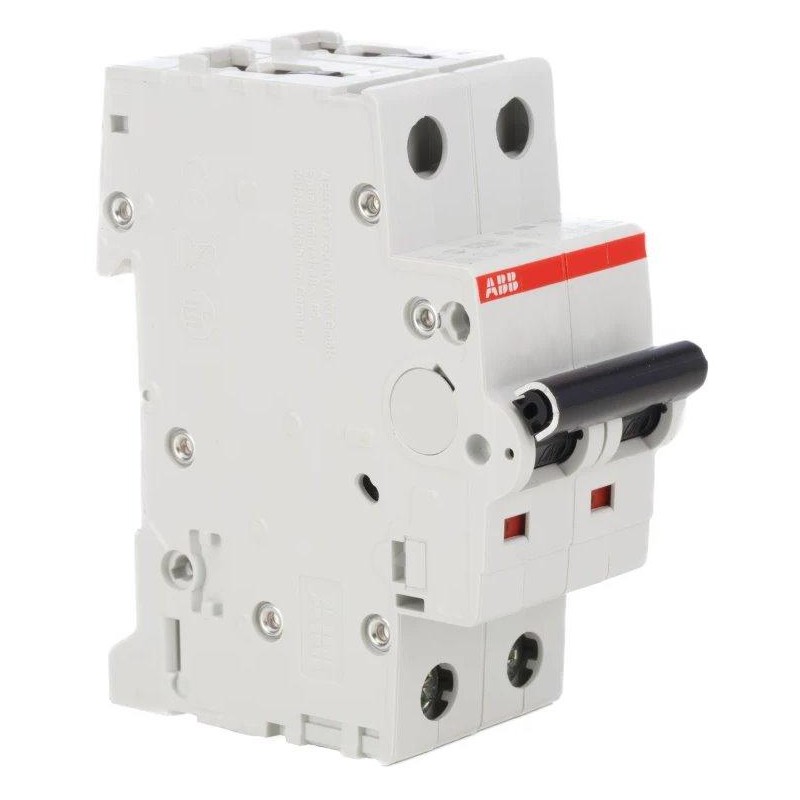

Solarmi AC/DC istič 50A pre fotovoltaiku, ABB JISTIČ S 201 C 50 NA, DC odpojovač

Xtend Solarmi ABB S201-C50NA

Modulárny AC/DC (50 A) istič radu S200 (model S201-C50NA) s odpojením nulového vodiča. Charakteristika C - Kontrola a ochrana obvodov proti preťaženiu/skratom a ochrana odporových i induktívnych záťaží s nízkym záberným prúdom.

Tieto ističe majú dva rôzne vypínacie mechanizmy, oneskorenú tepelnú spúšť na ochranu proti preťaženiu a elektromechanickú spúšť na ochranu proti skratu. Všetky ističe MCB produktového radu S200 spĺňajú normy IEC/EN 60898-1, IEC/EN 60947-2 a UL1077 , čo umožňuje ich použitie v obytných, komerčných a priemyselných aplikáciách.

•

• Použitie: domácnosti, komerčná a priemyselná sféra

• Katalógový popis: S201-C50NA Miniature Circuit Breaker - 1+NP - C - 50 A

• Indikácia reálnej polohy kontaktov (CPI)

• Možnosť pripojenia rôznych prierezov vodičov (až 4 vodiče do jednej svorky)

• Dvojité zdvíhacie valcové svorky na pripojenie vodičov prierezu 35 mm ²

• Svorka pre pripojenie prepojovacej lišty v zadnej časti ističa na zaistenie inštalácie vodičov pred prepojovaciu lištu

• Jednoduché zacvaknutie na DIN lištu

• Možnosť dovybavenia ističa pomocným kontaktom bez nutnosti rozšírenia inštalovanej šírky (zospodu)

• Pri 1 fázovom ističi možnosť až 6 pomocných kontaktov (3 sprava, 2 zľava, 1 zospodu)


Pripojovacia schopnosť:

Pripojovacia lišta (Busbar): 10 / 10 mm ²

Flexibilný s koncovkou (Flexible with Ferrule): 0,75 až 25 mm ²

Ohybný (Flexible): 0,75 až 25 mm ²

Tuhý (Rigid): 0,75 až 35 mm ²

Splietaný (Stranded): 0,75 až 35 mm ²

ZÁKLADNÁ ŠPECIFIKÁCIA

Vypínacia charakteristika: C

Menovité napätie (U _r ): AC 230 V

Menovitý prúd (I _n ): 50 A

Menovitý skratový výkon (I _cn ): 6 kA

Menovitá medzná skratová vypínacia schopnosť (I _cu ):

20 kA (133 V AC)

10 kA (230 V AC)

20 kA (DC 24 V)

10 kA (DC 60 V)

Krytie: IP20 (kryt IP40)

Rozmery: 88 x 69 x 35 mm

Hmotnosť: 250 g
