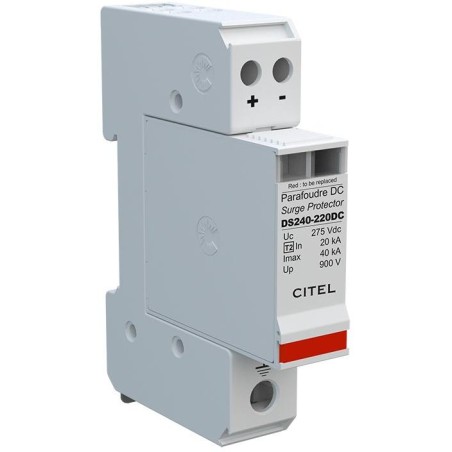

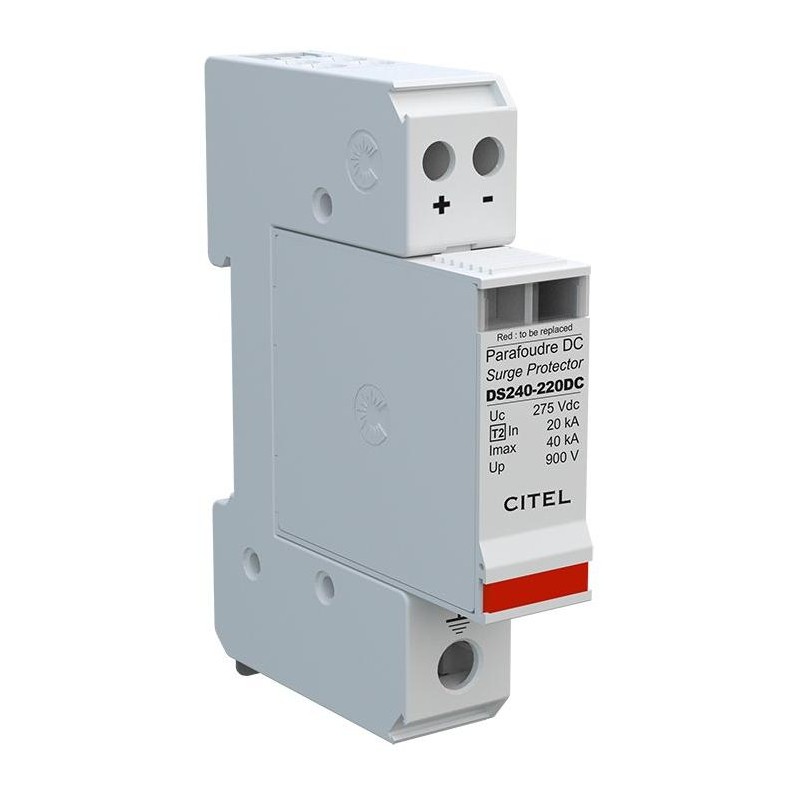

Ogranicznik przepięć Solarmi DS240S-220DC, 275 V DC, 50 A, CE

Xtend Solarmi DS240S-220DC

Ogranicznik przepięć przeznaczony do ochrony urządzeń fotowoltaicznych . Ze względu na znamionowe napięcie wejściowe 220 V i maksymalne napięcie 275 V nadaje się do stosowania z regulatorami solarnymi i falownikami GridFree GF-SUN . Maksymalny prąd roboczy 50 A (bezpieczniki typu gL/gG).

Ogranicznik przepięć zawiera wyłącznik termiczny - warystory z bezpiecznikiem termicznym, optyczny wskaźnik uszkodzenia i zdalną sygnalizację stanu ogranicznika. Ogranicznik jest montowany na szynie DIN i ma budowę modułową - część podstawową i moduły wymienne. Moduł wymienny umożliwia łatwą i szybką wymianę uszkodzonej części.

Ogranicznik przepięć DS240S-220DC przeznaczony jest do ochrony małych i średnich samodzielnych elektrowni fotowoltaicznych o maksymalnym napięciu wejściowym 275 V. Stanowi główną ochronę systemu przed przepięciami spowodowanymi np. uderzeniami pioruna. Jest instalowany na linii od paneli słonecznych przed wejściem do sterownika lub falownika. Podłącza się go do tych urządzeń równolegle z uziemieniem.

Ogranicznik przepięć odprowadza potencjał udarowy do uziemienia poprzez listwę zaciskową uziemienia, chroniąc w ten sposób inne urządzenia w systemie.

Cechy:

•

• Kompaktowy 2-biegunowy ogranicznik przepięć typu 2

• Upływ prądu na biegun do: In = 20 kA; Imax = 40 kA

• Bezpieczne urządzenie rozłączające

• Ochrona przed przepięciami poprzecznymi i wzdłużnymi

• Najmniejszy ogranicznik typu 2 na rynku

• Tylko 18 mm szerokości (oszczędność miejsca w szafce)

• Struktura modułowa (część bazowa i moduł wymienny)

• Zdalna sygnalizacja stanu w standardzie

• Spełnia normy IEC 61643-11, IEC 61643-1, EN 61643-11, UL1449 wyd.4

• Bezpieczniki typu gL/gG - 50 A


PODSTAWOWE DANE TECHNICZNE

Napięcie znamionowe (Un): 220 V

Maksymalne dopuszczalne napięcie robocze (Uc): 275 V

Maksymalny prąd roboczy: 50 A

Ochrona: IP20

Temperatura pracy: -40 do +85 °C
