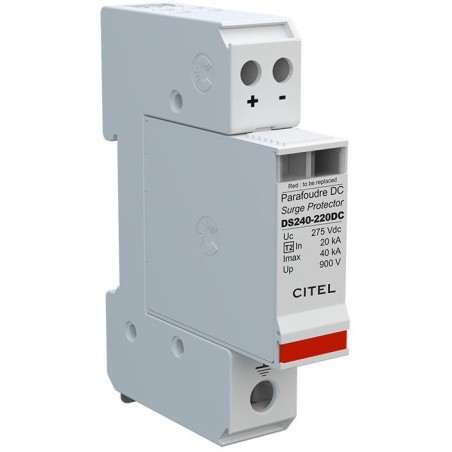

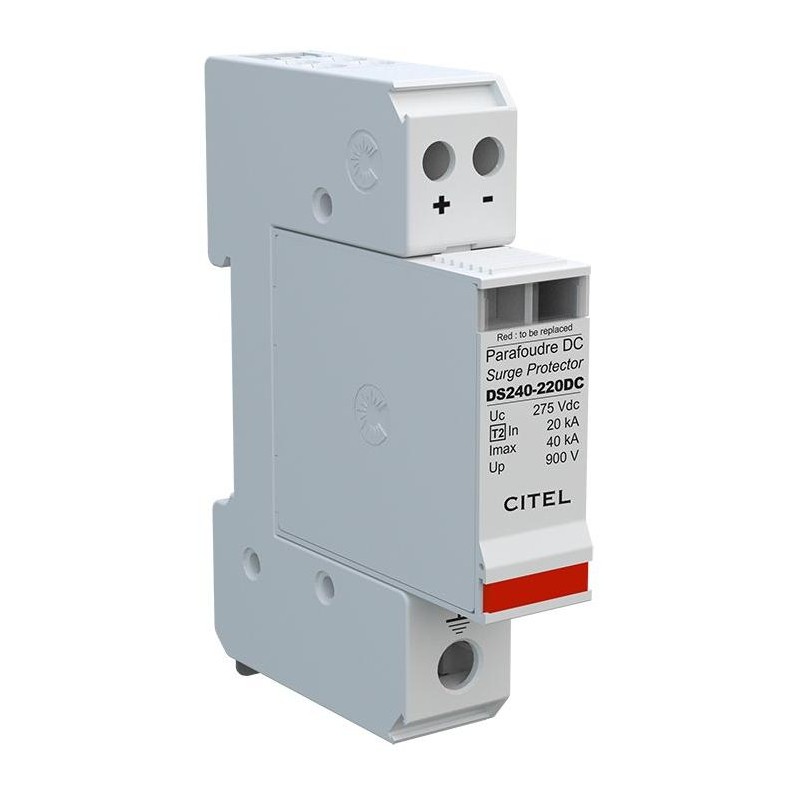

Solarmi DS240S-220DC Überspannungsableiter, 275Vdc, 50A, CE

Xtend Solarmi DS240S-220DC

Überspannungsableiter zum Schutz von Photovoltaikanlagen . Dank der nominalen Eingangsspannung von 220 V und der maximalen Spannung von 275 V ist er für den Einsatz mit GridFree GF-SUN Solarreglern und Wechselrichtern geeignet. Max. Betriebsstrom 50 A (Sicherungen Typ gL/gG).

Der Überspannungsableiter enthält einen thermischen Trennschalter – Varistoren mit Thermosicherung, eine optische Fehleranzeige und eine Fernsignalisierung des Ableiterstatus. Der Ableiter wird auf einer DIN-Schiene montiert und ist modular aufgebaut – ein Basisteil und austauschbare Module. Das austauschbare Modul ermöglicht den einfachen und schnellen Austausch eines beschädigten Teils.

Der Überspannungsableiter DS240S-220DC dient zum Schutz kleiner und mittelgroßer Photovoltaik-Inselanlagen mit einer maximalen Eingangsspannung von 275 V. Er dient als Hauptschutz der Anlage vor Überspannungen, beispielsweise durch Blitzeinschläge. Er wird in der Zuleitung von den Solarmodulen vor dem Regler oder Wechselrichter installiert. Er wird parallel zur Erde mit diesen Geräten verbunden.

Der Überspannungsschutz leitet das Überspannungspotenzial über den Erdungsklemmenblock zur Erde ab und schützt so andere Geräte im System.

Merkmale:

•

• Kompakter 2-poliger Überspannungsableiter Typ 2

• Ableitstrom pro Pol bis zu: In = 20 kA; Imax = 40 kA

• Sichere Trennvorrichtung

• Schutz gegen Quer- und Längsüberspannung

• Der kleinste Typ 2-Ableiter auf dem Markt

• Nur 18 mm breit (spart Platz im Schrank)

• Modularer Aufbau (Basisteil und Wechselmodul)

• Fernstatussignalisierung als Standard

• Erfüllt die Normen IEC 61643-11, IEC 61643-1, EN 61643-11, UL1449 ed.4

• Sicherungen Typ gL/gG - 50 A


GRUNDLEGENDE SPEZIFIKATIONEN

Nennspannung (Un): 220 V

Max. zulässige Betriebsspannung (Uc): 275 V

Max. Betriebsstrom: 50 A

Schutzart: IP20

Betriebstemperatur: -40 bis +85 °C
