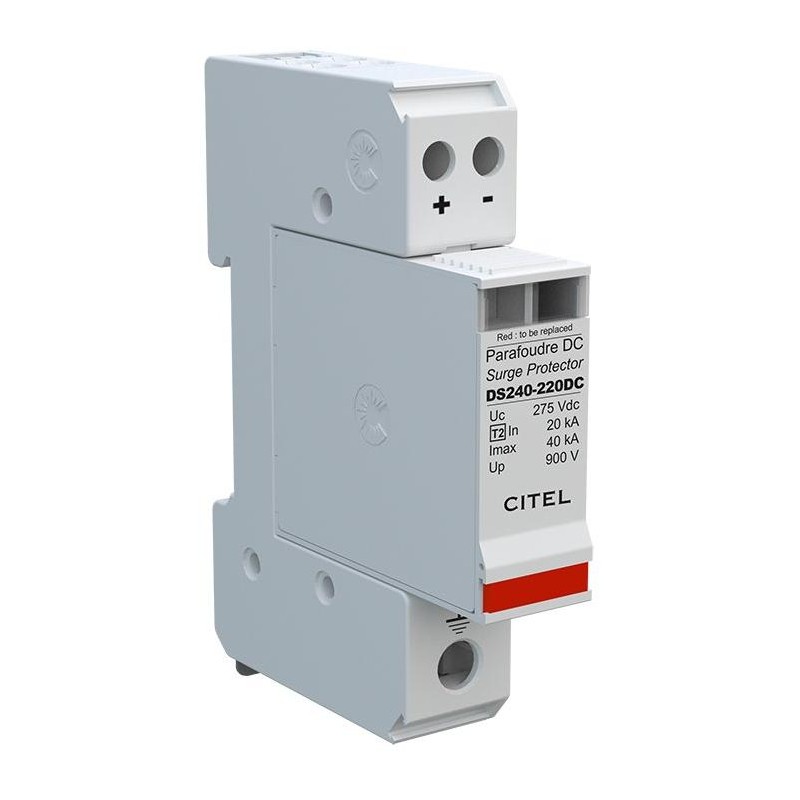

Solarmi DS240S-220DC zvodič prepätia, 275Vdc, 50A, CE

Xtend Solarmi DS240S-220DC

Zvodič prepätia určený na ochranu fotovoltaických zariadení . Vzhľadom na nominálne napätie na vstupe 220 V a max. napätie 275 V je vhodný na použitie so solárnymi regulátormi a meničmi GridFree GF-SUN . Max. prevádzkový prúd 50 A (poistky typu gL/gG).

Zvodič prepätia obsahuje tepelný odpojovač - varistory s tepelnou poistkou, optickú indikáciu poruchy a diaľkovú signalizáciu stavu zvodiča. Zvodič sa montuje na DIN lištu a má modulárnu štruktúru - základný diel a výmenné moduly. Výmenný modul umožňuje jednoduchú a rýchlu výmenu poškodeného dielu.

Zvodič prepätia DS240S-220DC je určený na ochranu menších a stredných ostrovných fotovoltaických elektrární s maximálnym vstupom 275 V. Slúži ako hlavná ochrana systému proti prepäťovým špičkám spôsobených napr. úderom blesku. Inštalácia sa vykonáva na vedení od solárnych panelov pred vstupom do regulátora alebo meniča. Na tieto zariadenia sa pripája paralelne voči uzemneniu.

Prepäťová ochrana zvedie potenciál prepätia cez uzemňovaciu svorkovnicu do zeme, a tak ochráni ostatné zariadenia v systéme.

Vlastnosti:

•

• Kompaktný 2-pólový zvodič prepätia typu 2

• Zvodový na pól až: In = 20 kA; Imax = 40 kA

• Bezpečné odpojovacie zariadenie

• Ochrana proti priečnemu aj pozdĺžnemu prepätiu

• Najmenší zvodič typu 2 na trhu

• Šírka len 18 mm (šetrí miesto v rozvádzači)

• Modulárna štruktúra (základový diel a výmenný modul)

• Diaľková signalizácia stavu štandardne

• Spĺňa normy IEC 61643-11, IEC 61643-1, EN 61643-11, UL1449 ed.4

• Poistky typu gL/gG - 50 A


ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie (Un): 220 V

Max. prípustné prevádzkové napätie (Uc): 275 V

Max. prevádzkový prúd: 50 A

Krytie: IP20

Prevádzková teplota: -40 až +85 °C
